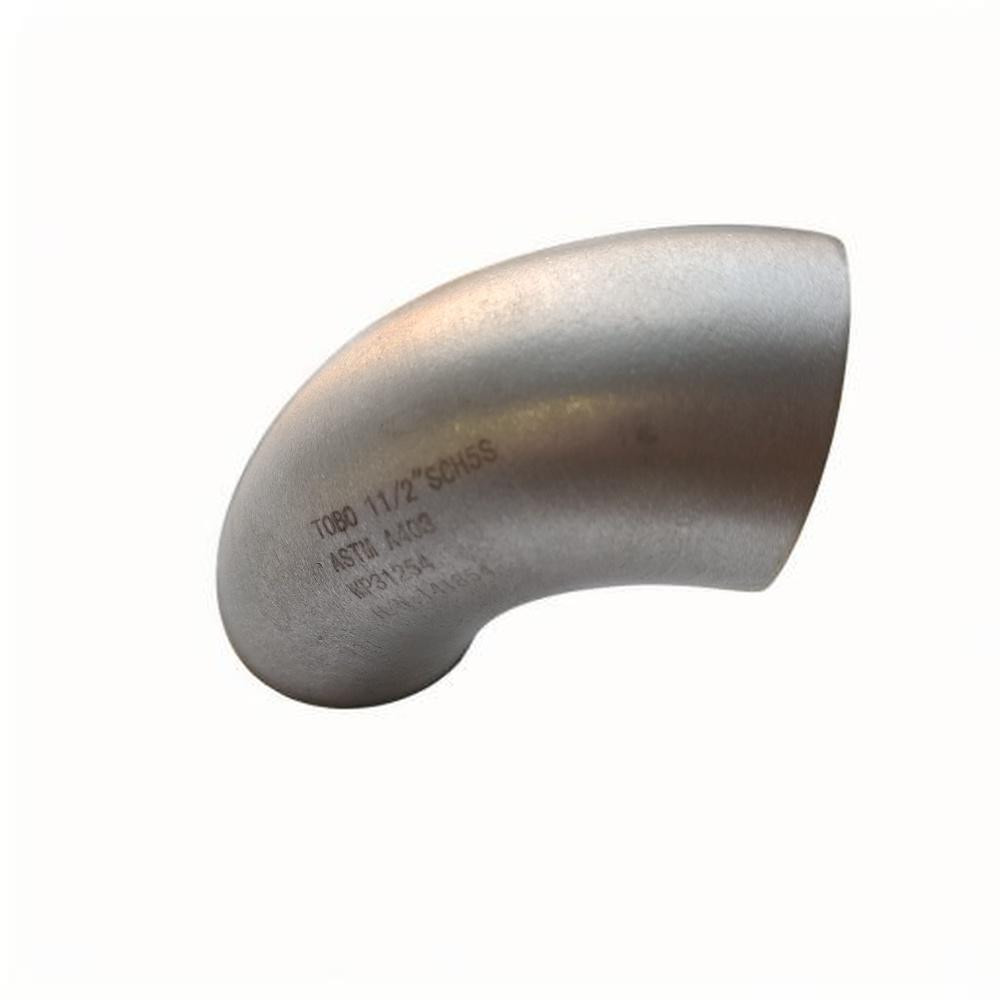

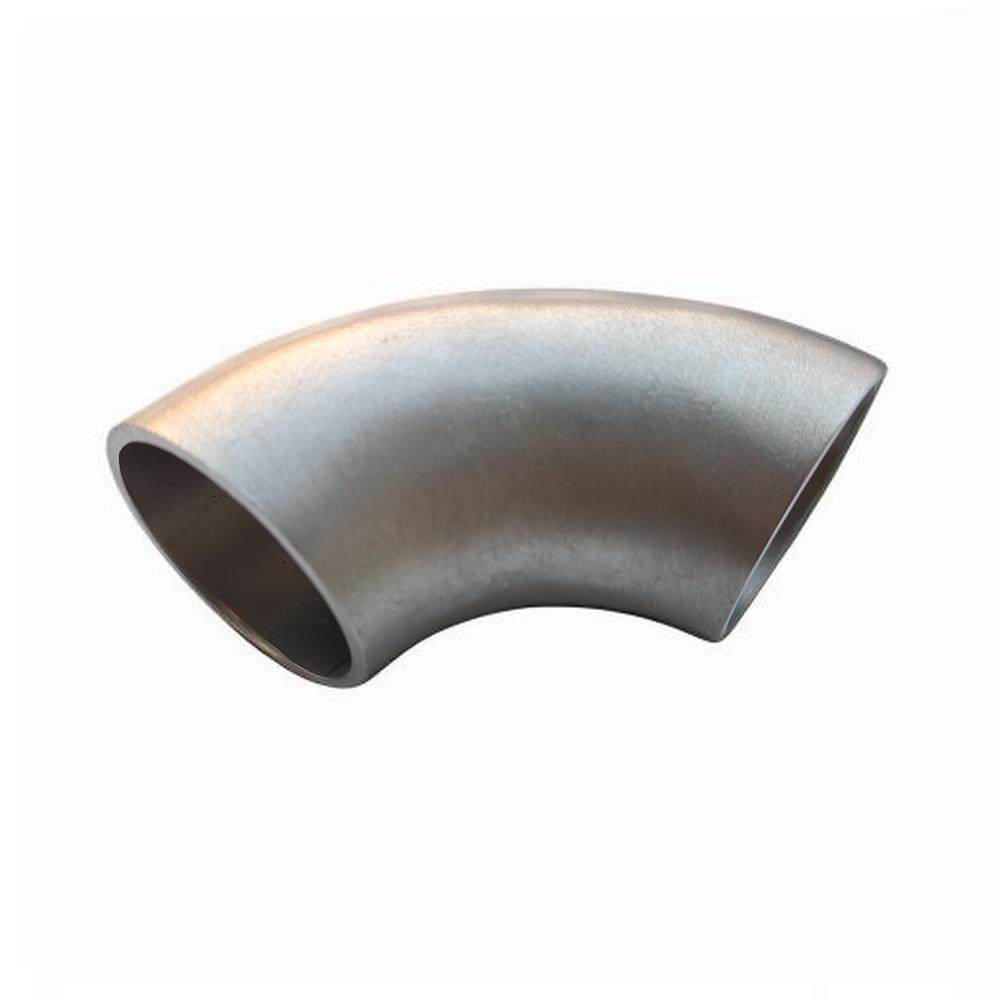

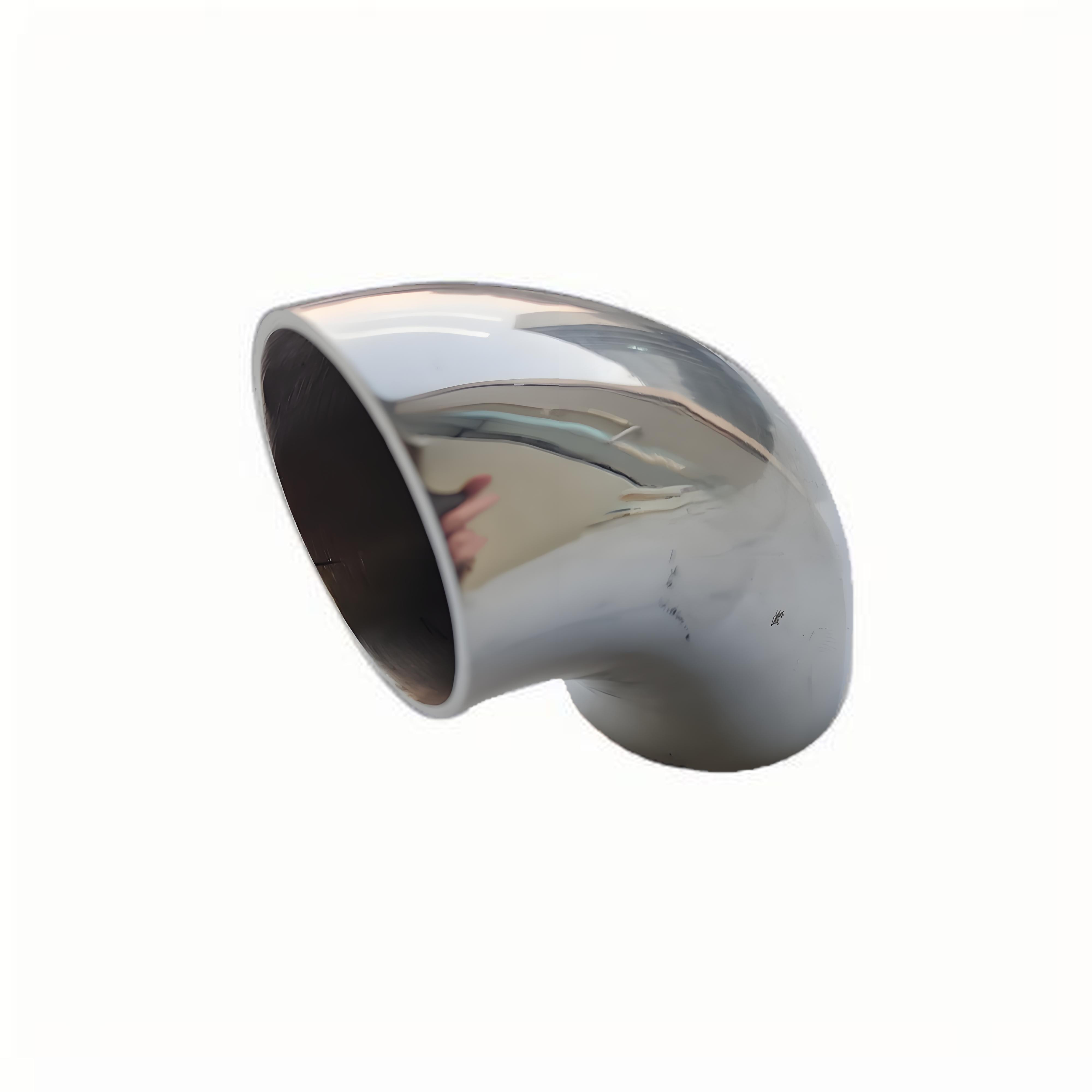

সল্যুশন অ্যানিলড 316 স্টেইনলেস স্টিল 90 ডিগ্রি এলআর এলবো ASTM A403

সলিউশন অ্যানিলড 316 স্টেইনলেস স্টীল 90 ডিগ্রি এলআর কনুই এএসটিএম এ 403

দ্যসমাধান গরম 316 স্টেইনলেস স্টীল 90 ডিগ্রী দীর্ঘ ব্যাসার্ধ সহনশীলে, সম্পূর্ণরূপে মেনে চলতে নির্মিতএএসটিএম এ৪০৩ ডব্লিউপি৩১৬-এস, সমালোচনামূলক প্রক্রিয়া পাইপিং সিস্টেমের জন্য ডিজাইন করা হয়েছে যেখানে intergranular জারা প্রতিরোধের সবচেয়ে গুরুত্বপূর্ণ।দ্রবণীয় গরম চিকিত্সা১০৪০°সি (১৯০৪°ফারেনহাইট) এ জল দিয়ে দ্রুত গরম করার পরে, ঝালাই বা গরম গঠনের সময় শস্যের সীমানায় গঠিত ক্রোমিয়াম কার্বাইড precipitates দ্রবীভূত করে।এই ধাতুসংক্রান্ত পুনরুদ্ধার অস্টেনাইটিক মাইক্রোস্ট্রাকচারকে পুনরায় সমকামিত করে, কার্যকরভাবে উপাদানটি পুনরায় সংবেদনশীল করে এবং অ্যাসিডিক প্রক্রিয়া পরিবেশে intergranular আক্রমণের জন্য তার অন্তর্নিহিত প্রতিরোধের পুনরুদ্ধার করে।এবং পেট্রোকেমিক্যাল ইনস্টলেশন যেখানে পাইপিং সিস্টেম গরম জৈবিক অ্যাসিড সম্মুখীন, অক্সিডাইজিং মিডিয়া, এবং ক্লোরাইড বহনকারী প্রক্রিয়া প্রবাহ, এই বট ওয়েল্ড এলকোট ফিটিং নির্ভরযোগ্য দীর্ঘমেয়াদী অখণ্ডতা প্রদান করে যা অ-অ্যানিলযুক্ত বিকল্পগুলি মেলে না।

এই দ্রবণীয় গলিত কোণে দীর্ঘ ব্যাসার্ধ (R=1.5D) জ্যামিতি একটি মসৃণ,প্রবাহের দিকের ধীরে ধীরে পরিবর্তন যা সংক্ষিপ্ত ব্যাসার্ধের কনফিগারেশনের তুলনায় টার্বুলেন্স-প্ররোচিত ক্ষয় এবং চাপ হ্রাসকে হ্রাস করে. প্রতিটি ASTM A403 অনুবর্তী ফিটিংআইজিসি (ইন্টারগ্রানুলার করোসিয়ন) পরীক্ষাASTM A262 প্র্যাকটিস E (স্ট্রাউস টেস্ট) অনুসারে যাচাই করার জন্য যে সমাধান গলানোর প্রক্রিয়াটি প্রয়োজনীয় সংবেদনশীলতা প্রতিরোধের অর্জন করেছে। বুট ওয়েডের বেভেলড শেষগুলি ASME B16 এর সাথে মেশিন করা হয়।৯ মাত্রা, ক্ষেত্রের পূর্ণ অনুপ্রবেশ GTAW বা SMAW ঢালাই জন্য রুট ফাঁক এবং স্থল পৃষ্ঠ জ্যামিতি সামঞ্জস্যপূর্ণ নিশ্চিত। ASME B31.3 প্রক্রিয়া পাইপিং বা ASME B31 অনুযায়ী পাইপিং সিস্টেম নির্দিষ্ট ইঞ্জিনিয়ারদের জন্য।1 পাওয়ার পাইপিং কোড, এই সমাধান গলিত 316 স্টেইনলেস স্টীল কনুই একটি সম্পূর্ণরূপে কোড-সম্মত, ট্রেসযোগ্য, এবং নথিভুক্ত ফিটিং সমাধান প্রতিনিধিত্ব করে।

টেকনিক্যাল স্পেসিফিকেশন

মূল সুবিধা এবং অ্যাপ্লিকেশন ক্ষেত্র

• পুনরুদ্ধারকৃত আন্তঃগ্রানুলার ক্ষয় প্রতিরোধ ক্ষমতাঃ1040°C এ সমাধান গলানোর প্রক্রিয়া অনুসরণ করে দ্রুত নিষ্পেষণ সম্পূর্ণরূপে ক্রোমিয়াম কার্বাইডগুলি দ্রবীভূত করে, যা শস্যের সীমানায় অবনমিত হয়,ক্রোমিয়াম অক্সাইডের প্রতিরক্ষামূলক প্যাসিভ স্তর পুনরুদ্ধার এবং অ্যাসিডিক মিডিয়াতে intergranular আক্রমণ সংবেদনশীলতা নির্মূল.
• বৈধ আইজিসি পারফরম্যান্সঃপ্রতিটি তাপ চিকিত্সা লট একটি ফুটন্ত তামা সালফেট-সালফুরিক অ্যাসিড সমাধান ব্যবহার করে ASTM A262 অনুশীলন ই স্ট্রাউস পরীক্ষা করা হয়।15 ঘন্টা এক্সপোজার এবং 180 ডিগ্রি বাঁক পরীক্ষা পরে intergranular ফাটল অনুপস্থিতি পুনরায় সংবেদনশীলতা প্রতিরোধের নথিভুক্ত প্রমাণ প্রদান করে.
• সম্পূর্ণ ASTM A403 সম্মতিঃদ্রবণ গরম করা কনুই রাসায়নিক গঠন (C ≤ 0.08%, Cr 16-18%, Ni 10-14%, Mo 2-3%), টান বৈশিষ্ট্য (≥ 515 MPa UTS, ≥ 205 MPa YS) সহ ASTM A403 এর সমস্ত প্রয়োজনীয়তা মেনে চলেএবং সমতলতা পরীক্ষার গ্রহণযোগ্যতা মানদণ্ড.
• রাসায়নিক প্রক্রিয়াকরণ কারখানাঃগরম এসিটিক এসিড, ফর্মিক এসিড, ফসফরিক এসিড বহনকারী প্রক্রিয়া পাইপিংয়ের জন্য অপরিহার্যএবং মিশ্রিত জৈব এসিড স্ট্রিম 400°C পর্যন্ত তাপমাত্রায় যেখানে সংবেদনশীল 316 স্টেইনলেস intergranular জারা মাধ্যমে অকাল ব্যর্থ হবে.
• রিফাইনারি হাইড্রোপ্রসেসিং ইউনিট:উচ্চ চাপ রিঅ্যাক্টর অপচয় পাইপিং, ফ্যাক্টর ওভারহেড সিস্টেম,এবং অ্যাসিড ওয়াটার স্ট্রিপার সার্কিট যেখানে উচ্চ তাপমাত্রা এবং H2S বহনকারী পরিবেশের সমন্বয় উভয় সমাধান annealing এবং NACE MR0175 সম্মতি প্রয়োজন.
• পেট্রোকেমিক্যাল ইথিলিন প্ল্যান্টঃজল নিষ্কাশন, ক্যাস্টিক ওয়াশিং, and pygas hydrogenation piping circuits where process-side corrosion combined with external insulation CUI (corrosion under insulation) conditions can drive intergranular attack in non-annealed fittings.
• ফার্মাসিউটিক্যাল এবং ফাইন কেমিক্যালঃরিঅ্যাক্টর জ্যাকেট কুলিং লুপ, দ্রাবক পুনরুদ্ধার পাইপিং জন্য নির্বাচিত,এবং স্থানে পরিষ্কার বিতরণ শিরোনাম যেখানে গরম অ্যাসিডিক দ্রবণ দিয়ে ব্যাচ প্রক্রিয়া পরিষ্কার অন্যথায় welded বা ঠান্ডা-কাঠামোগত স্টেইনলেস উপাদানগুলিতে শস্যের সীমানা আক্রমণ হতে পারে.
• উদ্ভিদের পারমাণবিক ভারসাম্যঃপারমাণবিক বিদ্যুৎ কেন্দ্রের সহায়ক শীতল জল, রাসায়নিক ও ভলিউম নিয়ন্ত্রণ এবং বর্জ্য প্রক্রিয়াকরণ সিস্টেমে ব্যবহৃত হয়,যেখানে ASTM A403 সার্টিফাইড উপাদান সম্পূর্ণ ট্রেসেবিলিটি এবং IGC পরীক্ষার রিপোর্ট ASME বিভাগ III সংগ্রহের স্পেসিফিকেশন অনুযায়ী বাধ্যতামূলক.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন: রাসায়নিক প্রক্রিয়াকরণে ব্যবহৃত 316 স্টেইনলেস স্টিলের কোণে দ্রবণ গলানো কেন গুরুত্বপূর্ণ?

উত্তরঃ একটি বুট ওয়েল্ড এলকো উত্পাদন করার সময়, গরম গঠনের ক্রিয়াকলাপটি 425-870 °C (800-1600 °F) এর সংবেদনশীলতা তাপমাত্রা পরিসীমাতে উপাদানটি গরম করে। এই পরিসরে,ক্রোমিয়াম পরমাণুগুলি শস্যের সীমানায় কার্বনের সাথে একত্রিত হয়ে ক্রোমিয়াম কার্বাইড precipitates (Cr23C6) গঠন করেএই অবসানগুলি স্টেইনলেস স্টিলের প্যাসিভিটির জন্য প্রয়োজনীয় ১২% থ্রেশহোল্ডের নিচে ক্রোমিয়ামের সংলগ্ন শস্যের সীমানা অঞ্চলগুলি হ্রাস করে।ফলাফল একটি মাইক্রোস্ট্রাকচার যা অ্যাসিডিক প্রক্রিয়া মিডিয়াতে এক্সপোজ করা হলে intergranular জারা জন্য সংবেদনশীল১০৪০ ডিগ্রি সেলসিয়াসে এলকোট গলানোর সমাধান এই ক্রোমিয়াম কার্বাইডগুলিকে আবার দ্রবণে দ্রবীভূত করে।এবং দ্রুত জল quenching austenite ম্যাট্রিক্স জুড়ে একটি অভিন্ন বন্টন মধ্যে ক্রোম লকএই তাপ চিকিত্সা ছাড়া, একটি রাসায়নিকভাবে এক্সপোজ করা 316 কনুই ফিটিং ব্যবহারের কয়েক মাসের মধ্যে শস্য সীমানা আক্রমণের মাধ্যমে ব্যর্থ হতে পারে, যদিও বাল্ক উপাদান রচনা গ্রহণযোগ্য বলে মনে হয়।

প্রশ্ন: দীর্ঘ ব্যাসার্ধের জ্যামিতি সংক্ষিপ্ত ব্যাসার্ধের হাতুড়িগুলির তুলনায় প্রক্রিয়া পাইপিংয়ে কীভাবে উপকৃত হয়?

উত্তরঃ দীর্ঘ ব্যাসার্ধের (R = 1.5D) সমাধান গলিত কনুইটি সংক্ষিপ্ত R = 1.0D জ্যামিতির তুলনায় আরও ধীরে ধীরে প্রবাহ পথের রূপান্তর সরবরাহ করে। প্রক্রিয়া পাইপিং অ্যাপ্লিকেশনগুলির জন্য,এর ফলে ফিটিং প্রতি প্রায় 30% কম চাপ কমে যায়এএসএমই বি 31 অনুযায়ী দীর্ঘ ব্যাসার্ধটি ডিফল্ট স্ট্যান্ডার্ড।৩ এবং বি৩১.১ প্রসেস এবং পাওয়ার পাইপিংয়ের জন্য, যদি না স্পেস সীমাবদ্ধতার কারণে স্বল্প ব্যাসার্ধের কোমরের প্রয়োজন হয়।রাসায়নিক প্রক্রিয়াকরণ উদ্ভিদের জন্য যেখানে পাম্পিং শক্তি হ্রাস এবং সরঞ্জাম জীবন সর্বাধিকীকরণ অপারেশনাল অগ্রাধিকার, দীর্ঘ ব্যাসার্ধের এএসটিএম এ 403 কব্জি তার সংক্ষিপ্ত ব্যাসার্ধের প্রতিপক্ষের তুলনায় মালিকানার মোট ব্যয়ের পরিমাপযোগ্য সুবিধাগুলি সরবরাহ করে।

প্রশ্নঃ প্রতিটি সমাধান অ্যানিলড 316 স্টেইনলেস স্টীল এলকোটের সাথে কোন ডকুমেন্টেশন রয়েছে?

উত্তরঃ প্রতিটি ফিটিং EN 10204 টাইপ 3.1 সার্টিফিকেশন প্যাকেজের সাথে সরবরাহ করা হয় যার মধ্যে রয়েছেঃ (1) মিল সার্টিফিকেটে ট্রেসেবিলিটি সহ উত্স তাপের রাসায়নিক রচনা বিশ্লেষণ,(2) যান্ত্রিক বৈশিষ্ট্য পরীক্ষার ফলাফল (টেনশন শক্তি, ফলন শক্তি, ভাঙ্গন এ elongation, এবং এলাকা হ্রাস),(3) দমন মাধ্যম স্পেসিফিকেশন সঙ্গে সমাধান annealing সময়-তাপমাত্রা চার্ট, (4) ASTM A262 Practice E IGC পরীক্ষার রিপোর্ট পাস/ফেল নির্ধারণ এবং পরীক্ষার পরামিতি সহ, (5) OD সহ ASME B16.9 tolerances এর সাথে সামঞ্জস্য যাচাই করার জন্য মাত্রিক পরিদর্শন রিপোর্ট,দেয়ালের বেধ, কেন্দ্র থেকে মুখের মাত্রা, এবং bevel জ্যামিতি, এবং (6) চাক্ষুষ এবং পৃষ্ঠ অবস্থা পরিদর্শন রিপোর্ট। NACE MR0175 সামঞ্জস্যপূর্ণ আদেশের জন্য,আমরা অতিরিক্তভাবে কঠোরতা পরীক্ষার ফলাফল (≤22 এইচআরসি সর্বোচ্চ) এবং একটি সম্মতি বিবৃতির শংসাপত্র সরবরাহ করি যা এই সমাধানের জন্য সমস্ত অ্যাসিড সার্ভিস প্রয়োজনীয়তা পূরণ হয়েছে তা যাচাই করে.
