| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | TOBO |
| সাক্ষ্যদান: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| মডেল নম্বার: | চক্রের উন্নত পার্শ্ব |
| ন্যূনতম চাহিদার পরিমাণ: | 1pc |
| মূল্য: | USD |
| প্যাকেজিং বিবরণ: | কাঠের মামলা |
| ডেলিভারি সময়: | 10-90 কাজ দিন |
| পরিশোধের শর্ত: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, |
| যোগানের ক্ষমতা: | প্রতি মাসের 5000pcs |
| আকার: | 1/2 "- 60" | শ্রেণী: | 150-2500 # |
|---|---|---|---|
| সম্মুখ: | অঙ্কন হিসাবে | درجه: | ঢালাই ঘাড় চক্রের উন্নত পার্শ্ব, WN চক্রের উন্নত পার্শ্ব (উত্থাপিত মুখ) |
| সমাপ্ত: | স্ট্যান্ডার্ড ANSI / ASME: কুল ঘূর্ণিত শেষ | আদর্শ: | ANSI / ASME বি |
| বিশেষভাবে তুলে ধরা: | জাল জিনিসপত্র এবং flanges,গুঁতা weld flanges |
||

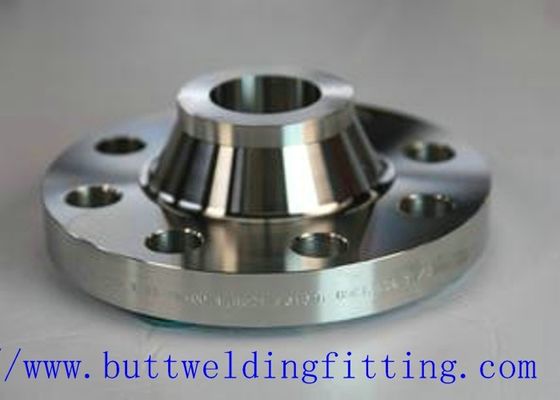

জাল ইস্পাত ফ্ল্যাঞ্জেস এএসএমই বি 16.47 সিরিজ বি ক্লাস 600 ওয়েলে নেক ফ্ল্যাঞ্জ আকার: 1/2 "- 60"
স্পেসিফিকেশন:
আকার: 1/2 "- 60"
ব্র্যান্ড নাম: TOBO
ক্লাস: 600 এলবিএস
প্রকার: ঢাল ঘাড় চক্রের উন্নত পার্শ্ব, WN চক্রের উন্নত পার্শ্ব (উত্থাপিত মুখ)
বিশেষজ্ঞ: অঙ্কন হিসাবে
মান:
ANSI / ASME বি:
এএনএসআই বি 16.5, এএনএসআই বি 16.47, এমএসএস এসপি 44, এএনএসআই বি 16.36, এএনএসআই বি 16.48
তালা লাগান:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
বিএস:
বিএস 4504, বিএস 4504, বিএস 1560, বিএস 10, ইত্যাদি
ওয়েলে নেক ফ্ল্যাঞ্জগুলি মিলে যাওয়া পাইপের সমান মাত্রা ধারণ করে প্রান্তের প্রাচীর বেধ দিয়ে ড্রিল করা হয়। পাইল বৃহত্তর বেলের ঢালাই ঘাড় চক্রের উন্নত পার্শ্ব হয়। এবং বিপরীতভাবে পাইপ ক্ষুদ্র ক্ষুদ্র ঢালাই ঘাড় চক্রের উন্নত পার্শ্ব হয়। ঢালাই ঘাড় ফ্ল্যাঞ্জ সাধারণত উচ্চ চাপ সিস্টেম ব্যবহার করা হয় এবং ঠান্ডা বা গরম তাপমাত্রা জন্য উপযুক্ত।
ASME বি 16.47 সিরিজ বি ওয়েড নেক ফ্ল্যাঞ্জ
ASME বি 16.47 সিরিজ বি ক্লাস 75 ওয়েলে নেক ফ্ল্যাঞ্জ
ASME বি 16.47 সিরিজ বি ক্লাস 150 ওয়েলে নেক ফ্ল্যাঞ্জ
এএসএমই বি 16.47 সিরিজ বি ক্লাস 300 ওয়েড নেক ফ্ল্যাঞ্জেস
এএসএমই বি 16.47 সিরিজ বি ক্লাস 600 ওয়েড নেক ফ্ল্যাঞ্জেস
এএসএমই বি 16.47 সিরিজ বি ক্লাস 900 ওয়েড নেক ফ্ল্যাঞ্জেস
ঢালাই ঘাড় ফ্ল্যাঞ্জ উপাদান & গ্রেড:
স্টেইনলেস স্টীল ওয়েলে নেক ফ্ল্যাঞ্জেস : এএসটিএম এ 182, এ ২40 এফ 304, 304L, 304H, 316, 316L, 316 টি, 310, 310 এস, 321, 321 এইচ, 317, 347, 347 এইচ, 904L
কার্বন ইস্পাত ওয়েলে নেক ফ্ল্যাঞ্জেস: এএসটিএম / এএসএমই এ / এসএএ 105 এএসটিএম / এএসএমইএ 350, এএসটিএম এ 181 এলএফ 2 / এ 516 গ্র.70 এ 36, এ 669 এফ42, এফ 46, এফ 5, এফ 60, এফ 65, এফ 70
অ্যালায় ইস্পাত ওয়েলে নেক ফ্ল্যাঞ্জেস: এএসটিএম / এএসএমই এ / এসএ 182 ও এ 387 এফ 1, এফ 5, এফ 9, এফ 11, এফ 1২, এফ 22, এফ 91
ডুপ্লেক্স ইস্পাত ওয়েলে নেক ফ্ল্যাঞ্জেস: এএসটিএম / এএসএমই এ / এসএ 182 এফ 44, এফ 45, এফ 51, এফ 53, এফ 55, এফ 60, এফ 61
সুপার ডুপ্লেক্স ওয়েলে নেক ফ্ল্যাঞ্জেস: এএসটিএম / এএসএমই এ / এস 182, এ ২40 এফ 44, এফ 45, এফ 51, এফ 53, এফ 55, এফ 60, এফ 61
নিকেল অ্যালাই ওয়েেল নেক ফ্ল্যাঞ্জেস : নিকেল 200 (ইউএনএস নং এন0২২00), নিকেল 201 (ইউএনএস নম্বর ন 0২২0101), মোনেল 400 (ইউএনএস নং এন04400), মোনেল 500 (ইউএনএস নং এন05500), ইনকোলো 800 (ইউএনএস নং এন08800) , ইনকোনেল 825 (ইউএনএস নং এন088২5), ইনকোনেল 600 (ইউএনএস নং এন06600), ইনকোলো 625 (ইউএনএস নং এন066২5), ইনকোনেল 601 (ইউএনএস নং এন06601), হ্যাস্তলয় সি 276 (ইউএনএস নং এন 10২76), এলো ২0 ( ইউএনএস নম্বর N08020), ইত্যাদি
তামা খাদ ভেল্ড নেক ফ্ল্যাঞ্জেস : ইউএনএস নং C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, ইউএনএস নম্বর সি 70600 (সি-নই -90/10), সি 71500 (কুই-নি -70 / 30 )
নিম্ন তাপমাত্রা কার্বন ইস্পাত ঢালাই ঘাড় ফ্ল্যাঞ্জ : এএসটিএম A350, LF2, LF3
ASME বি 16.47 সিরিজ বি ক্লাস 600 ওয়েলে নেক ফ্ল্যাঞ্জের অ্যাপ্লিকেশন
এএসএমই বি 16.47 সিরিজ বি ক্লাস 600 ওয়েড নেক ফ্ল্যাঞ্জ রাসায়নিক এবং পেট্রোকেমিক্যাল প্রক্রিয়াকরণে ব্যবহৃত হয়।
এএসএমই বি 16.47 সিরিজ বি ক্লাস 600 ওয়েল্ড নেক ফ্ল্যাঞ্জ ইলেকট্রনিক্স ব্যবহার করা হয়।
এএসএমই বি 16.47 সিরিজ বি ক্লাস 600 ওয়েলে নেক ফ্ল্যাঞ্জগুলি খাবার, সিন্থেটিক ফাইবার পরিচালনার ক্ষেত্রে পণ্য বিশুদ্ধতা বজায় রাখার জন্য সরঞ্জামগুলির প্রক্রিয়াকরণে ব্যবহৃত হয়।
এএসএমই বি 16.47 সিরিজ বি ক্লাস 600 ওয়েড নেক ফ্ল্যাঞ্জগুলি সামুদ্রিক ও অফশোর ইঞ্জিনিয়ারিংয়ে ব্যবহৃত হয়।
এএসএমই বি 16.47 সিরিজ বি ক্লাস 600 ওয়েলে নেক ফ্ল্যাঞ্জের বৈশিষ্ট্য
এএসএমই বি 16.47 সিরিজ বি ক্লাস 600 ওয়েলে নেক ফ্ল্যাঞ্জগুলি বিভিন্ন হ্রাসকারী রাসায়নিকগুলির জন্য অত্যন্ত প্রতিরোধী।
ASME বি 16.47 সিরিজ বি ক্লাস 600 ওয়েলে নেক ফ্ল্যাঞ্জগুলি কাস্টিক ক্ষারীয়দের চমৎকার প্রতিরোধ।
ASME বি 16.47 সিরিজ বি ক্লাস 600 ওয়েলে নেক ফ্ল্যাঞ্জগুলি উচ্চ বৈদ্যুতিক পরিবাহিতা।
ASME বি 16.47 সিরিজ বি ক্লাস 600 ওয়েলে নেক ফ্ল্যাঞ্জস নিস্তেজ এবং প্রাকৃতিক জলের চমৎকার জারা প্রতিরোধের।
ASME বি 16.47 সিরিজ বি ক্লাস 600 ওয়েড নেক ফ্ল্যাঞ্জ নিরপেক্ষ এবং ক্ষারীয় লবণ সমাধান প্রতিরোধের।
এএসএমই বি 16.47 সিরিজ বি ক্লাস 600 ওয়েলে নেক ফ্ল্যাঞ্জগুলি শুষ্ক ফ্লুরিনের চমৎকার প্রতিরোধ।
ASME বি 16.47 সিরিজ বি ক্লাস 600 ওয়েলে নেক ফ্ল্যাঞ্জ ব্যাপকভাবে কাস্টিক সোডা পরিচালনা করার জন্য ব্যবহৃত হয়।
ASME বি 16.47 সিরিজ বি ক্লাস 600 ওয়েলে নেক ফ্ল্যাঞ্জগুলি ভাল তাপ, বৈদ্যুতিক এবং চৌম্বকীয় বৈশিষ্ট্য।
এএসএমই বি 16.47 সিরিজ বি ক্লাস 600 ওয়েড নেক ফ্ল্যাঞ্জগুলি মাঝারি তাপমাত্রায় এবং সংশ্লেষে জলরোধী এবং সালফিউরিক অ্যাসিডের কিছু প্রতিরোধের প্রস্তাব দেয়।
এএসএমই বি 16.47 সিরিজ বি ক্লাস 600 ওয়েলে নেক ফ্ল্যাঞ্জের মাত্রা
| পাইপ সাধারন ডি। | আদ্যাশক্তি এর চক্রের উন্নত পার্শ্ব | পুরু অন্তরীপ (Thk।) | লম্বা এর মাধ্যমে চক্রকেন্দ্র | Diam থেকে। এর চক্রকেন্দ্র বেস এ | চক্রকেন্দ্র Diam থেকে। শীর্ষ | উত্থাপিত মুখ Diam থেকে। | Diam থেকে। এর বল্টু বৃত্ত | সংখ্যা বল্টু গর্ত | Diam থেকে। এর বল্টু গর্ত | Diam থেকে। এর বল্টু | মাছ-মাংস ব্যাসার্ধ ন্যূনতম। |
| ইঞ্চি | হে | সি | ওয়াই | এক্স | একজন | আর | বিডি | বিএন | বি এইচ | ডিবি | R1 |
| 26 " | 889 | 111.3 | 180,8 | 698,5 | 660,4 | 726,9 | 806,5 | 28 | 44.5 | 1 5/8 | 12.7 |
| 28 " | 952,5 | 115,8 | 190,5 | 752,3 | 711,2 | 784,4 | 863,6 | 28 | 47.8 | 1 3/4 | 12.7 |
| 30 " | 1022,4 | 125,5 | 204,7 | 806,5 | 762 | 841,2 | 927,1 | 28 | 50.8 | 1 7/8 | 12.7 |
| 32 " | 1085,9 | 130 | 215,9 | 860,6 | 812,8 | 895,4 | 984,3 | 28 | 53.8 | 2 | 12.7 |
| 34 " | 1162,1 | 141,2 | 233,4 | 914,4 | 863,6 | 952,5 | 1054,1 | 24 | 60,5 | 2 1/4 | 14.2 |
| 36 " | 1212,9 | 146,3 | 242,8 | 968,2 | 914,4 | 1009,7 | 1104,9 | 28 | 60,5 | 2 1/4 | 14.2 |
| 38 " | আকার 38 "60 এর মাধ্যমে" সিরিজের একটি, শ্রেণী 600 ফ্ল্যাঞ্জের সমান। | ||||||||||
