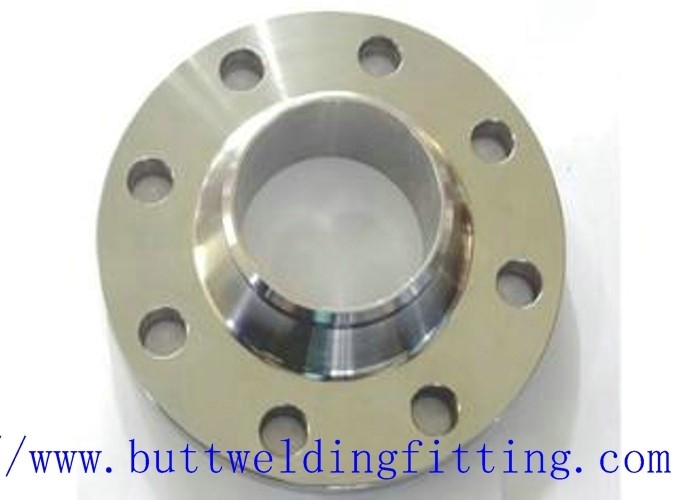

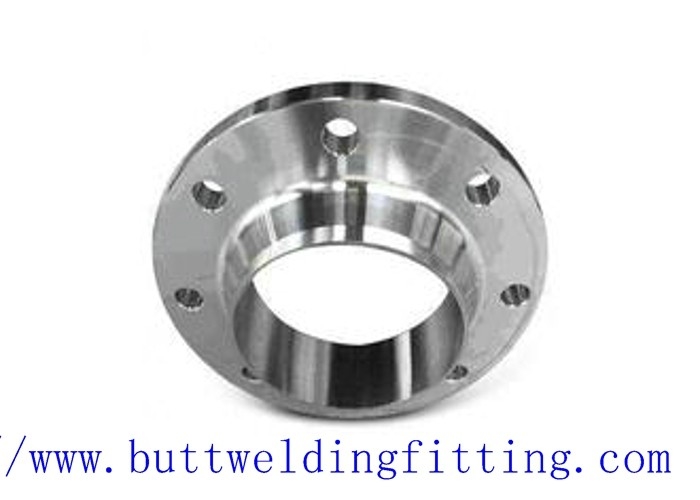

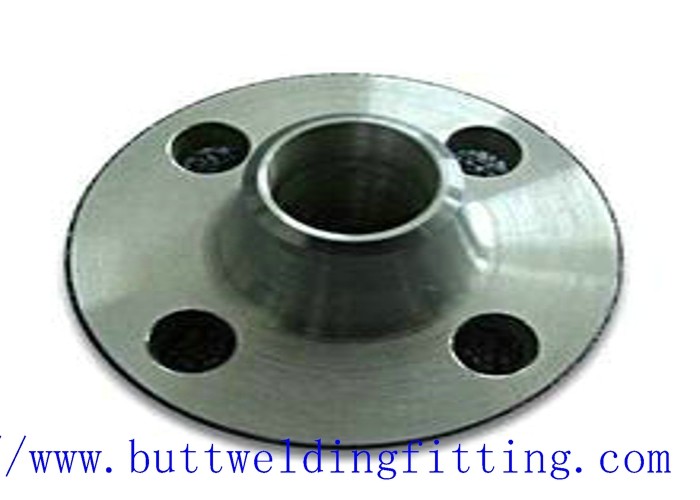

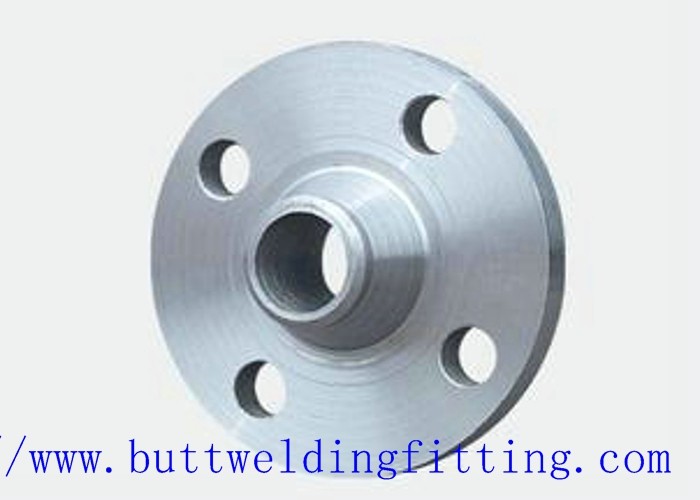

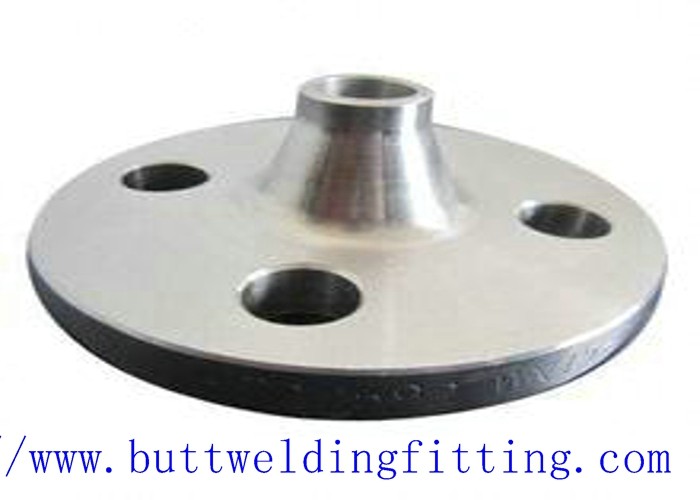

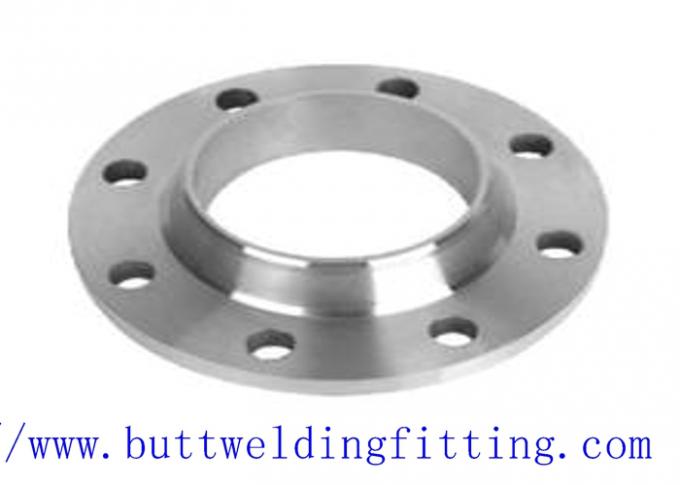

150 # থেকে 2500 # জালিয়াতি ইস্পাত ফ্ল্যাঞ্জেস A182 / F51 / আনকোনা 625 কার্বন ইস্পাত ফ্ল্যাঞ্জ

ইস্পাত চক্রের উন্নত পার্শ্ব, কম্প্যাক্ট flanges 1/2 ইঞ্চি - 48 ইঞ্চি এবং 150 # থেকে 2500 # A182 / F51 / ইনকোণ 625।

কম্প্যাক্ট ফ্ল্যাঞ্জেস (আরসিএফ), নরসোক L005, এ 182 F316 / 316L, F51, F53, F55, ইনকোনেল 625, ইনকোলয় 825, এ 105, এ 35050FF2, LF52-70

• আরসিএফ নর্সোক এনসিএফ 5 সিরিজ

নর্সোক L005 কোডের উপর ভিত্তি করে, উচ্চ তাপ বিস্তারের সমালোচনামূলক সিলিং অ্যাপ্লিকেশনের জন্য উপযুক্ত, রাইজার্স, একক পয়েন্ট মুরিং সিস্টেম, ম্যানিফোল্ডস, এক্স-ট্রিস, সাবসি পাইপলাইনস, তাপ এক্সচেঞ্জারস এবং প্রসেস পাইপিং সিস্টেমের একটি বৃত্ত।

• আরসিএফ সুবিধা
  • স্থান সঞ্চয়
    • ANSI flanges তুলনায় 70% ~ 80% ওজন সংরক্ষণ
  • ডাবল স্বাধীন সীল এটি নিরাপদ করা
    • ইতিবাচক sealing পদ্ধতি
  • ইন্টিগ্রেটেড সীল সিস্টেম (ভিতরে এবং বাইরে উভয়)
    • নকশা তাপমাত্রা এবং চাপ বড় পরিসীমা
• আরসিএফ ওয়ার্কিং প্রিন্সিপাল
  • আরসিএফ কম্প্যাক্ট ফ্লেক্স নকশা নীতিটি হল ফ্লেঞ্জ মুখ দুটি স্বাধীন সীল অন্তর্ভুক্ত। প্রথম সীল flange হিল এ সীল বসার চাপ প্রয়োগ করে তৈরি করা হয়। প্রধান সীল IX সীল রিং হয়। সীল রিং বল চাপযুক্ত সীল রিং স্থিতিস্থাপক সংরক্ষিত শক্তি দ্বারা উপলব্ধ করা হয়। কোন হিল ফুটো sealing কর্ম intensifying ভিতরে সীল রিং অভিনয় অভ্যন্তরীণ চাপ দিতে হবে।

• আরসিএফ আকার এবং চাপ রেটিং
  • 1/2 "~ 48" আকারে এবং শ্রেণী 150 # থেকে 2500 # চাপ রেটিংতে।
  • অনুরোধ বৃহত্তর আকার এবং উচ্চ চাপ রেটিং।
• আরসিএফ উপকরণ
  • এএসটিএম এ 105, এ 350 লএফ 2, এলএফ 6, এ 669 টি F52 ~ F70
  • এআইএসআই 4130, এআইএসআই 8630
  • A182 F316 / 316L, F51, F53, F55, ইনকোলো 625, ইনকোলয় 825।
  • অনুরোধ অন্যান্য উপাদান
  • আরসিএফ ইএক্স সীল রিং, ধাতব সীল রিং এর মোমবাতি উপর অক্ষীয় বাহিনী প্রযোজ্য এবং একটি রেডিয়াল সিলিং বল অনুবাদ করা হয়। উপরন্তু প্রি লোড বাড়িয়ে, বেভেলটি বন্ধ হয়ে যায় এবং বাইরের প্রান্তে মুখোমুখি যোগাযোগ পাওয়া যায়, যখন বেশিরভাগ বোল্ট প্রি লোড হেলের ফ্ল্যাঞ্জের মুখোমুখি সংকোচকারী শক্তির রূপে স্থানান্তরিত হয়।
• আরসিএফ ডিজাইন এবং যাচাই
  • ইউহং স্পেশাল স্টিল এএসএমই বিভাগের 8, বিভাগ 3 এবং 3 এর উপর ভিত্তি করে হিসাব পরিষেবা সরবরাহ করে। এছাড়াও বিশ্লেষণ এবং নকশা যাচাইয়ের জন্য আমাদের ANSYS সফ্টওয়্যার ইঞ্জিনিয়ারদের রয়েছে
