বাট ওয়েল্ডিং এলআর ৯০ডি এলবো সুপার ডুপ্লেক্স ২৫০৭ ইউএনএস এস৩২৭৫০ ১-১/২" এসসিএইচ১০ এএনএসআই বি১৬.৯

বিট ওয়েল্ডিং LR 90D এলবো সুপার ডুপ্লেক্স 2507 UNS S32750 1-1/2 "SCH10 ANSI B169

1পণ্যের বর্ণনা

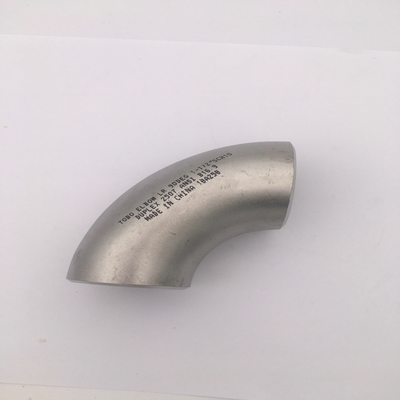

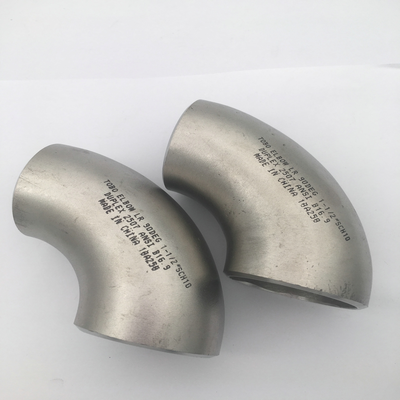

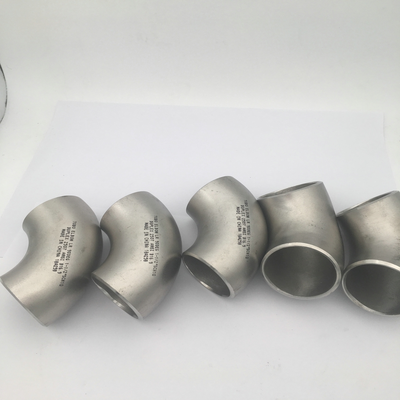

এই পণ্য একটি 90 ডিগ্রী লং রেডিউস (LR) butt-welding কনুই থেকে উত্পাদিত হয়সুপার ডুপ্লেক্স ২৫০৭ (ইউএনএস এস৩২৭৫০ / এফ৫৩)স্টেইনলেস স্টীলএএসটিএম এ৮১৫এবংএএসএমই বি১৬।9মানদণ্ডসুপার ডুপ্লেক্স ২৫০৭ একটি উচ্চ-অ্যালগাইড ডুপ্লেক্স স্টেইনলেস স্টিল যা প্রায় ৫০% ফেরাইট এবং ৫০% অস্টেনাইটের দ্বৈত-ফেজ মাইক্রোস্ট্রাকচারযুক্ত।PREN মান 40 এর বেশিএলআর ডিজাইনের কার্ভারের ব্যাসার্ধ সমান1.৫ গুণ পাইপের ব্যাসার্ধ (R = 1.5D), নরম তরল প্রবাহ নিশ্চিত করার জন্য সর্বনিম্ন চাপ ক্ষতি সঙ্গে. এই 1-1/2 "SCH10 ফিটিংটি ব্যতিক্রমী শক্তি এবং জারা প্রতিরোধের প্রয়োজন এমন চাহিদাপূর্ণ শিল্প পাইপিং সিস্টেমে স্থায়ী বট-সেলাইড সংযোগের জন্য ডিজাইন করা হয়েছে।

2. মূল পণ্যের পরামিতি

3প্রয়োগ / ব্যবহার

এই 90 ° LR কনুই অত্যন্ত আক্রমণাত্মক এবং উচ্চ চাপ পরিবেশের জন্য আদর্শ:

• তেল ও গ্যাস: অফশোর প্ল্যাটফর্ম, সমুদ্রের নীচে পাইপিং সিস্টেম, কূপের মাথা সংযোগ, সমুদ্রের জল ইনজেকশন লাইন, অ্যাসিড গ্যাস পরিষেবা (NACE MR0175 এর সাথে সামঞ্জস্যপূর্ণ)

• রাসায়নিক প্রক্রিয়াকরণ: ক্লোরাইডযুক্ত অ্যাসিড, তাপ এক্সচেঞ্জার, উচ্চ চাপ প্রক্রিয়া লাইন

• সামুদ্রিক ও লবণশূন্যতা: সমুদ্রের পানির পাইপিং, বিপরীত অস্মোসিস সিস্টেম, স্যালুন হ্যান্ডলিং

• বিদ্যুৎ উৎপাদন: শীতল জল সিস্টেম, কনডেনসার পাইপিং

• পলস এবং কাগজ: ব্লিচিং লাইন, ডিজেস্টার

4উপকারিতা

• শ্রেষ্ঠ শক্তি: প্রবাহ শক্তি (550-800 এমপিএ) প্রায়2৩১৬এল এর তুলনায় ৫ থেকে ৩ গুণ, পাতলা দেয়াল এবং হালকা পাইপ সিস্টেম সক্ষম

• ব্যতিক্রমী ক্ষয় প্রতিরোধের: PREN ≥ 40 গর্ত, ফাটল জারা এবং ক্লোরাইড স্ট্রেস জারা ক্র্যাকিং (এসসিসি) এর জন্য অসামান্য প্রতিরোধ ক্ষমতা সরবরাহ করে

• ২২০৫ এর চেয়ে বেশি: ক্ষয় প্রতিরোধের এবং যান্ত্রিক শক্তি উভয় ক্ষেত্রে স্ট্যান্ডার্ড ডুপ্লেক্স ২২০৫ এর চেয়ে ভাল

• দীর্ঘ ব্যাসার্ধের নকশা: R=1.5D চাপের পতন, অশান্তি এবং ক্ষয় হ্রাস করে

• বিস্তৃত তাপমাত্রা পরিসীমা: -৫০ ডিগ্রি সেলসিয়াস থেকে ৩০০ ডিগ্রি সেলসিয়াস পর্যন্ত বৈশিষ্ট্য বজায় রাখে

5. ফাংশন

90 ° LR কনুই একটি পাইপিং সিস্টেমের মধ্যে তরল প্রবাহের দিক 90 ডিগ্রী দ্বারা সর্বনিম্ন চাপ ক্ষতি সঙ্গে পরিবর্তন. দীর্ঘ ব্যাসার্ধের নকশা (R = 1.5D) প্রবাহ প্রতিরোধের, অশান্তি এবং ক্ষয় হ্রাস করে, এটি উচ্চ গতির এবং ক্ষয়কারী মিডিয়া অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।বট-সেল্ড সংযোগ একটি স্থায়ী প্রদান করে, সমালোচনামূলক সার্ভিস পরিবেশে উচ্চ কাঠামোগত অখণ্ডতার সাথে ফুটো-প্রতিরোধী জয়েন্ট.

6ইনস্টলেশনের নির্দেশাবলী

1. আনপ্যাকিং পরিদর্শন: ট্রানজিট ক্ষতির জন্য চেক করুন; ASME B16 অনুযায়ী চিহ্নিতকরণ, মাত্রা এবং উপাদান সার্টিফিকেশন যাচাই করুন।9

2. পৃষ্ঠের প্রস্তুতি: বিশেষ স্টেইনলেস স্টীল সরঞ্জাম ব্যবহার করে সোল্ডার বেভেল এবং সংলগ্ন এলাকা পরিষ্কার করুন; সমস্ত তেল, গ্রীস এবং দূষণকারী সরান

3. সমন্বয়: সঠিক ফিটআপ নিশ্চিত করার জন্য, সংযোগ পাইপ সঙ্গে সঠিকভাবে কনভয় সারিবদ্ধ

4. ট্যাক ওয়েল্ডিং: সামগ্রীর অবস্থান ধরে রাখার জন্য ন্যূনতম ট্যাক ওয়েল্ডিং প্রয়োগ করুন; চূড়ান্ত ওয়েল্ডিংয়ের আগে পুঙ্খানুপুঙ্খভাবে পরিষ্কার করুন

5. ঢালাই: সার্টিফাইড ওয়েল্ডারদের সাথে অনুমোদিত ডাব্লুপিএস অনুসরণ করে বুট-ওয়েল্ডিং সম্পাদন করুন। সুপার ডুপ্লেক্স 2507 এর জন্য, কঠোর তাপ ইনপুট নিয়ন্ত্রণ অপরিহার্য। মেলে এমন ফিলার ধাতু সহ জিটিএডাব্লু বা এসএমএডাব্লু ব্যবহার করুনER2594. তাপ ইনপুট মধ্যে বজায় রাখা উচিত0.৫ থেকে ১.৫ কেজে/মিমি. ইন্টারপাস তাপমাত্রা বজায় রাখা উচিত≤১০০°সি থেকে ১৫০°সিক্ষতিকারক পর্যায়ে গঠনের প্রতিরোধ করতে. প্রিহিটিং সাধারণত প্রয়োজন হয় না

6. ওয়েল্ডিং পরবর্তী চিকিত্সা:১০২০-১১২০°সি তে সমাধান গলানো এবং তারপরে পানি দিয়ে ঠান্ডা করা প্রয়োজনডুপ্লেক্স কাঠামো এবং জারা প্রতিরোধের পুনরুদ্ধার করতে

7. পরিদর্শন: প্রকল্পের প্রয়োজনীয়তা অনুসারে এনডিটি (পিটি/এমটি, ইউটি) সম্পাদন করুন। এএসটিএম E562 অনুসারে ফেরাইট সামগ্রী যাচাইয়ের পরামর্শ দেওয়া হয়

7সতর্কতা

• তাপমাত্রা সীমাবদ্ধতা: উপরের ব্যবহারের জন্য সুপারিশ করা হয় না৩০০ ডিগ্রি সেলসিয়াস৩১৬ ডিগ্রি সেলসিয়াসের উপরে দীর্ঘস্থায়ী এক্সপোজারে ভঙ্গুরতা হতে পারে।

• ফেরিট ব্যালেন্স: ফেরাইটের পরিমাণ নিশ্চিত করুন৪০-৬০%. ভুল তাপ চিকিত্সা ফেরাইট অনুপাতের সবচেয়ে সাধারণ কারণ

• ইন্টারমেটালিক ফেজ সংবেদনশীলতা: সুপার ডুপ্লেক্স সোল্ডার সিগমা এবং চি ফ্যাজ গঠনের জন্য সংবেদনশীল; কঠোর তাপ ইনপুট নিয়ন্ত্রণ বাধ্যতামূলক

• পরিচ্ছন্নতা: কার্বন ইস্পাত তৈরির চেয়ে উচ্চতর পরিচ্ছন্নতার প্রয়োজন; দূষণ রোধে বিশেষ সরঞ্জাম ব্যবহার করুন

• ক্ষয় পরীক্ষা: এএসটিএম এ৯২৩ পদ্ধতি সি পরীক্ষা ক্ষয় প্রতিরোধের যাচাই করার জন্য মানক

• NACE সম্মতি: অ্যাসিড গ্যাস পরিষেবার জন্য, NACE MR0175 প্রয়োজনীয়তার সাথে সম্মতি নিশ্চিত করুন

8. শিপিং & ডেলিভারি

• স্ট্যান্ডার্ড ডেলিভারি সময় সাধারণত৭-৩০ দিন, অর্ডার পরিমাণ এবং স্পেসিফিকেশন উপলব্ধতা সাপেক্ষে

9অর্থ প্রদানের শর্তাবলী

• সাধারণ আন্তর্জাতিক পেমেন্ট পদ্ধতিগুলির মধ্যে রয়েছেঃটি/টি (টেলিগ্রাফিক ট্রান্সফার)এবংL/C on sight (Letter of Credit) (দেখার সময় এল/সি)

10প্যাকেজিং

পণ্যগুলি নিরাপদে প্যাকেজ করা হয়প্লাইউড কেসঅথবাকাঠের বাক্সনিরাপদ পরিবহন নিশ্চিত করতে এবং ট্রানজিট চলাকালীন ক্ষতি রোধ করতে অভ্যন্তরীণ মোচিং সহ।
