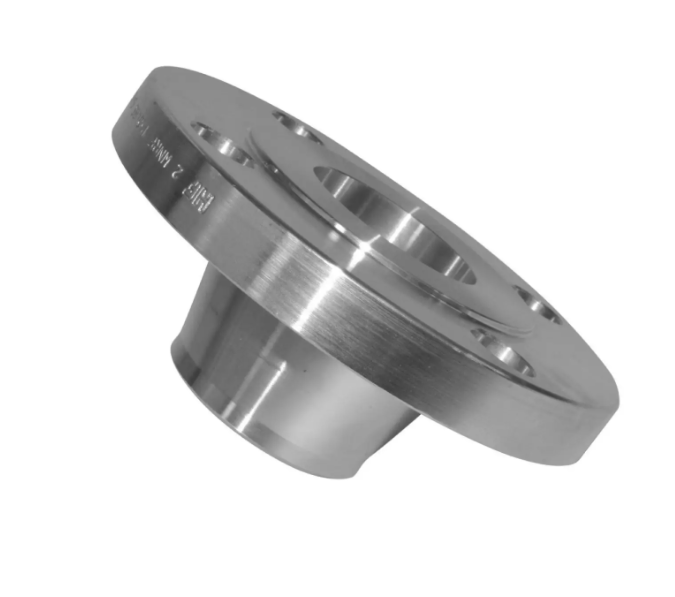

লং ওয়েল্ড নেক অরফিস মিটারিং ফ্ল্যাঞ্জ উইথ রেইজড ফেস

তেল, গ্যাস, রাসায়নিক এবং প্রক্রিয়া পাইপিং সিস্টেমে সুনির্দিষ্ট প্রবাহ পরিমাপের জন্য লং ওয়েল্ড নেক অরফিস মিটারিং ফ্ল্যাঞ্জ উইথ রেইজড ফেস ডিজাইন করা হয়েছে। একটি বর্ধিত ওয়েল্ড নেক হাব এবং চাপ ট্যাপ ছিদ্র সহ একটি মেশিনেড রেইজড ফেস বৈশিষ্ট্যযুক্ত, এই বিশেষ ফ্ল্যাঞ্জটি কাস্টডি ট্রান্সফার এবং প্রক্রিয়া নিয়ন্ত্রণের অ্যাপ্লিকেশনগুলির জন্য সঠিক ডিফারেনশিয়াল চাপ রিডিং সরবরাহ করার জন্য একটি অরফিস প্লেট বা ফ্লো মিটারকে ধারণ করে।

ASME B16.36 ডাইমেনশনাল স্ট্যান্ডার্ড অনুযায়ী তৈরি, প্রতিটি লং ওয়েল্ড নেক অরফিস ফ্ল্যাঞ্জ কার্বন স্টিল বা স্টেইনলেস স্টিল থেকে ফোর্জ করা হয় যাতে স্থিতিশীল, পুনরাবৃত্তিযোগ্য পরিমাপের জন্য প্রয়োজনীয় কাঠামোগত দৃঢ়তা প্রদান করা যায়। দীর্ঘায়িত হাব চাপ ট্যাপগুলির অ্যালাইনমেন্ট বজায় রেখে ওয়েল্ডিং এবং পরিদর্শন সহজতর করে, অরফিস প্লেটটি নির্ভরযোগ্য প্রবাহ ডেটার জন্য সঠিকভাবে বসেছে তা নিশ্চিত করে।

পণ্যের স্পেসিফিকেশন

মূল সুবিধা

• সহজ ওয়েল্ডিং এবং পরিদর্শনের জন্য বর্ধিত ওয়েল্ড নেক হাব
• সঠিক প্রবাহ রিডিংয়ের জন্য নির্ভুলভাবে মেশিনেড চাপ ট্যাপ ছিদ্র
• নির্ভরযোগ্য গ্যাসকেট পারফরম্যান্সের জন্য রেইজড ফেস সিলিং সারফেস
• ফোর্জড নির্মাণ ডাইমেনশনাল স্থিতিশীলতা নিশ্চিত করে
• ASME B16.36 মিটারিং ফ্ল্যাঞ্জ স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ
• কার্বন স্টিল এবং স্টেইনলেস স্টিল উপকরণে উপলব্ধ
• কাস্টডি ট্রান্সফার এবং প্রক্রিয়া নিয়ন্ত্রণের অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত
• কাস্টম ট্যাপ ওরিয়েন্টেশন এবং অরফিস প্লেট সামঞ্জস্যতা

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: একটি লং ওয়েল্ড নেক অরফিস ফ্ল্যাঞ্জ কীসের জন্য ব্যবহৃত হয়?

উত্তর: একটি লং ওয়েল্ড নেক অরফিস ফ্ল্যাঞ্জ প্রবাহ পরিমাপের জন্য একটি অরফিস প্লেট মাউন্ট করতে ব্যবহৃত হয়। ফ্ল্যাঞ্জ বডির চাপ ট্যাপগুলি একটি ডিফারেনশিয়াল প্রেসার ট্রান্সমিটারের সাথে সংযুক্ত থাকে, যা অপারেটরদের অরফিস প্লেটের জুড়ে চাপ ড্রপ থেকে প্রবাহের হার গণনা করতে দেয়।

প্রশ্ন: একটি ওয়েল্ড নেক ফ্ল্যাঞ্জ এবং একটি লং ওয়েল্ড নেক ফ্ল্যাঞ্জের মধ্যে পার্থক্য কী?

উত্তর: একটি লং ওয়েল্ড নেক ফ্ল্যাঞ্জের একটি স্ট্যান্ডার্ড ওয়েল্ড নেক ফ্ল্যাঞ্জের তুলনায় একটি বর্ধিত হাব থাকে। এই দীর্ঘ হাব অতিরিক্ত শক্তিশালীকরণ সরবরাহ করে, ওয়েল্ডিংয়ের জন্য অ্যাক্সেসযোগ্যতা উন্নত করে এবং অরফিস মিটারিং অ্যাপ্লিকেশনগুলির জন্য সাধারণত নির্দিষ্ট করা হয় যেখানে অতিরিক্ত দৃঢ়তা এবং স্থিতিশীল চাপ ট্যাপ অ্যালাইনমেন্ট প্রয়োজন।

প্রশ্ন: কোন স্ট্যান্ডার্ড অরফিস মিটারিং ফ্ল্যাঞ্জগুলি নিয়ন্ত্রণ করে?

উত্তর: অরফিস ফ্ল্যাঞ্জগুলি ASME B16.36 অনুযায়ী তৈরি করা হয়, যা মাত্রা, সহনশীলতা এবং চাপ ট্যাপের অবস্থান নির্ধারণ করে। ইউরোপীয় প্রকল্পগুলির জন্য, সমতুল্য EN স্ট্যান্ডার্ড প্রযোজ্য হতে পারে এবং আমাদের দল উভয় স্পেসিফিকেশন সমর্থন করতে পারে।

উৎপাদন ও মান নিয়ন্ত্রণ

লং ওয়েল্ড নেক অরফিস ফ্ল্যাঞ্জগুলি চাপ ট্যাপের অবস্থান এবং বোর কনসেন্ট্রিসিটির প্রতি ঘনিষ্ঠ মনোযোগ দিয়ে ফোর্জড ব্ল্যাঙ্ক থেকে মেশিনেড করা হয়, কারণ এগুলি সরাসরি প্রবাহ পরিমাপের নির্ভুলতাকে প্রভাবিত করে। প্রতিটি ফ্ল্যাঞ্জ ASME B16.36 এর বিপরীতে ট্যাপ হোল অ্যালাইনমেন্ট, রেইজড ফেস ফিনিশ এবং হাবের মাত্রা যাচাই করার জন্য পরিদর্শন করা হয়। আমরা কাস্টডি ট্রান্সফার অ্যাপ্লিকেশনগুলির জন্য উপাদান পরীক্ষার শংসাপত্র এবং অনুরোধে, ডাইমেনশনাল রিপোর্টও সরবরাহ করি।

প্রশ্ন: একটি অরফিস ফ্ল্যাঞ্জ দিয়ে প্রবাহ পরিমাপ কতটা নির্ভুল?

উত্তর: প্রবাহ পরিমাপের নির্ভুলতা অরফিস প্লেট, চাপ ট্যাপ অ্যালাইনমেন্ট এবং ট্রান্সমিটার ক্যালিব্রেশনের উপর নির্ভর করে। আমাদের লং ওয়েল্ড নেক অরফিস ফ্ল্যাঞ্জগুলি স্থিতিশীল, পুনরাবৃত্তিযোগ্য চাপ রিডিংয়ের জন্য টাইট টলারেন্সে মেশিনেড করা হয়, যা ভালভাবে রক্ষণাবেক্ষণ করা মিটারিং সিস্টেমে প্রায় এক থেকে দুই শতাংশের পরিমাপের অনিশ্চয়তাকে সমর্থন করে।
