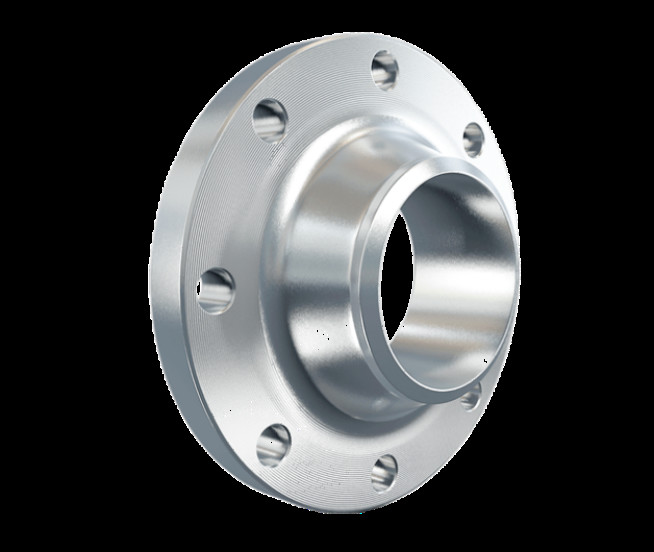

বড় ব্যাসার্ধের ওয়েল্ড নেক ফ্ল্যাঞ্জ

লার্জ ডায়ম্যাটার ওয়েল্ড নেক ফ্ল্যাঞ্জটি বড় বড় পাইপলাইন সিস্টেমের জন্য ডিজাইন করা হয়েছে যা উচ্চ প্রবাহের হারে একটি শক্তিশালী, নির্ভরযোগ্য সংযোগের প্রয়োজন।স্টেইনলেস স্টীল এবং লেগ স্টীল বিললেট, এই বড় আকারের ফ্ল্যাঞ্জগুলি 72 ইঞ্চি পর্যন্ত ব্যাসার্ধেও মাত্রাগত নির্ভুলতা এবং যান্ত্রিক অখণ্ডতা বজায় রাখে, যা তাদের প্রধান ট্রাঙ্ক লাইনের জন্য আদর্শ করে তোলে,জল পরিবহন এবং প্রধান শিল্প পাইপ.

ASME B16.5 এবং ASME B16.47 মান অনুযায়ী উত্পাদিত, প্রতিটি বড় ব্যাসাকার ওয়েল্ড ঘাড় ফ্ল্যাঞ্জটি সিলিং মুখের সমতলতা এবং বোল্ট বৃত্তের ঘনত্ব নিশ্চিত করার জন্য সুনির্দিষ্ট মেশিনিংয়ের মধ্য দিয়ে যায়.প্রসারিত ওয়েল্ড নেক হাব একটি ধীরে ধীরে রূপান্তর প্রদান করে যা পূর্ণ অনুপ্রবেশ বুট ওয়েল্ডিং সমর্থন করে,জয়েন্টের চাপকে কমিয়ে আনা এবং ধ্রুবক অপারেটিং চাপের অধীনে একটি ফাঁস-শক্ত সিল সরবরাহ করা.

প্রোডাক্ট স্পেসিফিকেশন

মূল সুবিধা

• 24 ইঞ্চি থেকে 72 ইঞ্চি পর্যন্ত ব্যাসার্ধে পাওয়া যায়
• ফাঁস-শক্ত কর্মক্ষমতা জন্য যথার্থ যন্ত্রপাতি সিলিং মুখ
• উচ্চ জয়েন্ট শক্তি জন্য পূর্ণ অনুপ্রবেশ butt ঢালাই হাব
• কাঠামোগত বিললেট নির্মাণ অভিন্ন যান্ত্রিক বৈশিষ্ট্য নিশ্চিত করে
• আকার নিয়ন্ত্রণ ASME B16.5 এবং B16.47 tolerances
• কাস্টম ফেস ড্রিলিং এবং বোল্ট বৃত্তের নিদর্শন উপলব্ধ
• উচ্চ প্রবাহের প্রধান ট্রাঙ্ক লাইন এবং ট্রান্সমিশন সিস্টেমের জন্য উপযুক্ত
• মিল টেস্ট সার্টিফিকেট দিয়ে সম্পূর্ণ ট্র্যাকযোগ্যতা

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্নঃ বড় ব্যাসের ওয়েল্ড নেকের ফ্ল্যাঞ্জের জন্য সর্বাধিক ব্যাসার্ধ কী?

উত্তরঃ আমরা 72 ইঞ্চি পর্যন্ত বড় ব্যাসের ওয়েল্ড ঘাড়ের ফ্ল্যাঞ্জ উত্পাদন করি। 48 ইঞ্চির বেশি ব্যাসের জন্য, ফ্ল্যাঞ্জগুলি সাধারণত ASME B16 এর সাথে মেশিনযুক্ত কাস্টমাইজড রিং হিসাবে সরবরাহ করা হয়।47 আপনার পাইপ স্পেসিফিকেশন অনুযায়ী সিরিজ এ বা সিরিজ বি মাত্রা.

প্রশ্ন: আপনি কীভাবে একটি বড় ব্যাসার্ধের সিলিং পৃষ্ঠের সমতলতা নিশ্চিত করবেন?

উত্তরঃ প্রতিটি বড় ব্যাসার্ধের ওয়েল্ড নেকের ফ্ল্যাঞ্জটি বড়-গভীর সিএনসি টার্নগুলিতে যথার্থভাবে মেশিন করা হয় এবং একটি সমন্বয় পরিমাপ মেশিনের সাথে যাচাই করা হয়।উত্থাপিত মুখ একটি নিয়ন্ত্রিত পৃষ্ঠ সমাপ্তি সঙ্গে machined হয় অপারেটিং চাপ অধীনে একটি নির্ভরযোগ্য gasket সীল নিশ্চিত করার জন্য.

প্রশ্নঃ আপনি কাস্টম বোল্ট প্যাটার্ন সঙ্গে বড় ব্যাসার্ধ flanges উত্পাদন করতে পারেন?

উত্তরঃ হ্যাঁ, আমরা কাস্টমাইজড মুখের ড্রিলিং এবং বোল্ট বৃত্তের নিদর্শনগুলি অ-স্ট্যান্ডার্ড জমাকরণ সরঞ্জামগুলির সাথে মেলে। কেবল আপনার অঙ্কন বা স্পেসিফিকেশন সরবরাহ করুন,এবং আমাদের ইঞ্জিনিয়ারিং টিম সম্ভাব্যতা এবং লিড সময় নিশ্চিত করবে.

উত্পাদন ও গুণমান নিয়ন্ত্রণ

বড় ব্যাসার্ধের ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি সাবধানে নির্বাচিত বিললেটগুলি থেকে তৈরি করা হয় এবং বড়-গভীর সিএনসি টার্নিং সেন্টারে মেশিনযুক্ত হয়। মেশিনিংয়ের পরে,সিলিং পৃষ্ঠের সমতলতা এবং বোল্ট সার্কেল কনসেন্ট্রিসিটি একটি সমন্বয় পরিমাপ মেশিন দিয়ে যাচাই করা হয় যাতে সমন্বয় সরঞ্জামগুলির সাথে নিখুঁত সারিবদ্ধতা নিশ্চিত করা যায়প্রতিটি ফ্ল্যাঞ্জকে তাপ সংখ্যা, উপাদান গ্রেড এবং চাপ শ্রেণি দিয়ে চিহ্নিত করা হয় যাতে বিল্ট থেকে সমাপ্ত পণ্য পর্যন্ত সম্পূর্ণ ট্র্যাকযোগ্যতা থাকে।

প্রশ্নঃ বড় ব্যাসের ফ্ল্যাঞ্জগুলি কীভাবে প্যাক করা হয় এবং প্রেরণ করা হয়?

উত্তরঃ বড় ব্যাসার্ধের ওয়েল্ড নেকের ফ্ল্যাঞ্জগুলি পরিবহনের সময় ক্ষতি রোধ করতে সুরক্ষা প্রান্ত সুরক্ষা এবং আবহাওয়া প্রতিরোধী আবরণ সহ শক্তিশালী ইস্পাত প্যালেটে প্যাক করা হয়।আমরা মহাসাগরীয় মালবাহী এবং স্থলবাহী পরিবহনকারীদের সাথে সমন্বয় করি যারা অতিমাত্রায় মালবাহী পণ্যের সাথে অভিজ্ঞতা অর্জন করে যাতে আপনার ফ্ল্যাঞ্জগুলি নিরাপদে প্রকল্পের সাইটে পৌঁছে যায়.
