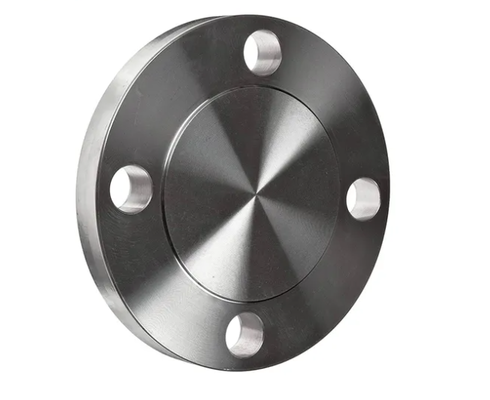

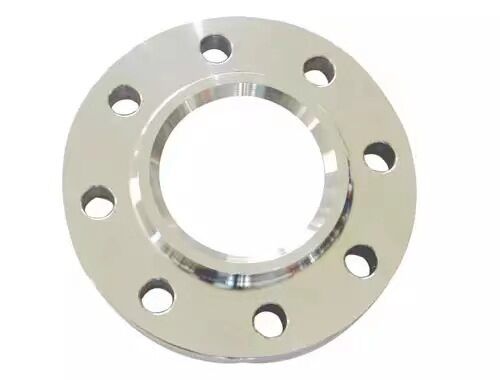

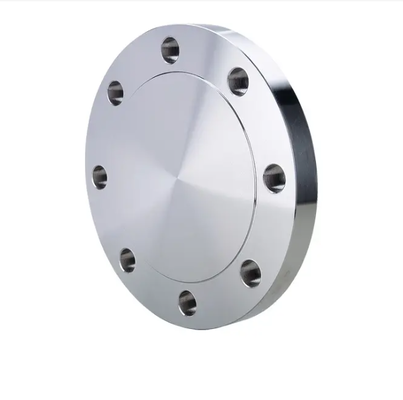

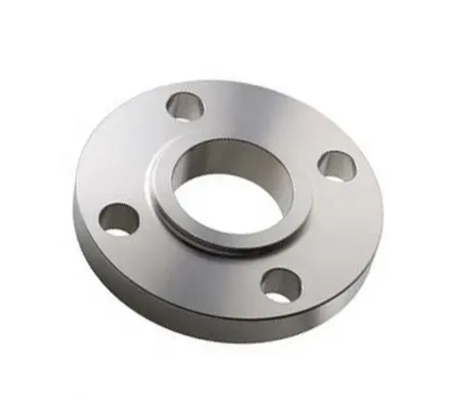

ফোর্জড স্টিল ফ্ল্যাঞ্জ সিএডি ড্রয়িং 3D মডেল বোল্ট টর্ক ইনস্টলেশন গাইড সহ

সম্পূর্ণ প্রযুক্তিগত ডকুমেন্টেশন প্যাকেজ সহ ফোর্জড স্টিল ফ্ল্যাঞ্জ

আমরা বুঝি যে পেশাদার প্রকিউরমেন্ট ইঞ্জিনিয়ার এবং প্রকল্প পরিচালকদের কেবল একটি পণ্যের চেয়ে বেশি কিছু প্রয়োজন; তাদের পাইপিং সিস্টেমে নির্বিঘ্ন একীকরণের নিশ্চয়তা দেওয়ার জন্য তাদের ব্যাপক প্রযুক্তিগত ডকুমেন্টেশন প্রয়োজন। আমাদের উৎপাদন লাইন থেকে প্রতিটি ফোর্জড স্টিল ফ্ল্যাঞ্জের সাথে একটি সম্পূর্ণ প্রযুক্তিগত ডকুমেন্টেশন প্যাকেজ থাকে যার মধ্যে রয়েছে মাত্রা সহ CAD অঙ্কন, 3D সলিড মডেল, বোল্ট টর্ক গণনা চার্ট, উপাদান পরীক্ষার শংসাপত্র (MTC), এবং নন-ডেস্ট্রাকটিভ টেস্টিং (NDT) রিপোর্ট। এই ডকুমেন্টেশন-প্রথম পদ্ধতি ইঞ্জিনিয়ারিং পর্যালোচনা সময় কমিয়ে দেয়, ইনস্টলেশনের সময় অনুমান দূর করে এবং গুণমান নিশ্চিতকরণ নিরীক্ষার জন্য সম্পূর্ণ ট্রেসেবিলিটি সরবরাহ করে।

আমাদের প্রযুক্তিগত ডকুমেন্টেশন সহায়তা ডিজাইন স্পেসিফিকেশন থেকে ইনস্টলেশন এবং কমিশনিং পর্যন্ত পুরো পণ্য জীবনচক্রকে কভার করে। কোটেশন পর্যায়ে, আমরা ফ্ল্যাঞ্জ মাত্রা, বোল্ট সার্কেল প্যাটার্ন এবং ফেসিং প্রকার নিশ্চিত করার জন্য প্রাথমিক মাত্রিক অঙ্কন সরবরাহ করি। অর্ডার নিশ্চিতকরণের পরে, আমরা আপনার নির্দিষ্ট উপাদান গ্রেড, চাপ শ্রেণী এবং ফেসিং প্রয়োজনীয়তা প্রতিফলিত প্রত্যয়িত অ্যাজ-বিল্ট CAD অঙ্কন সরবরাহ করি। 3D STEP মডেল আপনার ইঞ্জিনিয়ারিং দলকে ম্যানুয়াল পুনর্গঠন ছাড়াই সরাসরি আপনার পাইপিং আইসোমেট্রিক অঙ্কন এবং স্ট্রেস বিশ্লেষণ মডেলে আমাদের ফ্ল্যাঞ্জকে একীভূত করতে সক্ষম করে। ডেলিভারির পরে, বোল্ট টর্ক গাইড সঠিক গ্যাসকেট কম্প্রেশন নিশ্চিত করে এবং ফিল্ড অ্যাসেম্বলির সময় আন্ডার-টোর্কিং বা ওভার-টোর্কিংয়ের ঝুঁকি দূর করে।

ফ্ল্যাঞ্জ প্রকিউরমেন্টে প্রযুক্তিগত ডকুমেন্টেশন কেন গুরুত্বপূর্ণ

• মাত্রিক ত্রুটি দূর করে: সঠিক বোল্ট সার্কেল ব্যাস, ফ্ল্যাঞ্জ বাইরের ব্যাস, উত্থিত মুখের উচ্চতা এবং হাব মাত্রা সহ CAD অঙ্কনগুলি অমিল সংযোগ এবং ব্যয়বহুল ফিল্ড পরিবর্তনগুলি প্রতিরোধ করে
• ইঞ্জিনিয়ারিং পর্যালোচনাকে ত্বরান্বিত করে: পূর্ব-যাচাইকৃত 3D মডেলগুলি আপনার ডিজাইন টিম বিক্রেতার অংশগুলি পুনর্গঠনে যে সময় ব্যয় করে তা হ্রাস করে, সরাসরি প্রকল্পের লিড টাইম সংক্ষিপ্ত করে
• সঠিক ইনস্টলেশন নিশ্চিত করে: বোল্ট টর্ক চার্ট প্রতিটি বোল্টের আকার এবং গ্যাসকেট প্রকারের জন্য লুব্রিকেটেড এবং নন-লুব্রিকেটেড টর্ক মান নির্দিষ্ট করে, আন্ডার-টোর্কিং থেকে লিকেজ এবং ওভার-টোর্কিং থেকে গ্যাসকেট ক্রাশিং উভয়ই প্রতিরোধ করে
• নিয়ন্ত্রক সম্মতি সমর্থন করে: তৃতীয় পক্ষের পরিদর্শন সহ সম্পূর্ণ EN 10204 3.2 শংসাপত্র PED 2014/68/EU, ASME B31.3, এবং অন্যান্য আন্তর্জাতিক চাপ সরঞ্জাম নির্দেশিকা পূরণ করে
• জীবনচক্র ট্রেসেবিলিটি সক্ষম করে: প্রতিটি ফ্ল্যাঞ্জ একটি অনন্য হিট নম্বর দিয়ে স্ট্যাম্প করা হয় যা MTC-তে ট্রেসেবল যা রাসায়নিক গঠন, যান্ত্রিক বৈশিষ্ট্য এবং হিট ট্রিটমেন্ট রেকর্ড দেখায়
• প্রকল্পের ঝুঁকি হ্রাস করে: সম্পূর্ণ ডকুমেন্টেশন অ-সম্মতিপূর্ণ ফ্ল্যাঞ্জ ইনস্টল করার ঝুঁকি দূর করে যা বিপর্যয়কর ব্যর্থতা, নিয়ন্ত্রক জরিমানা বা প্রকল্পের বিলম্বের কারণ হতে পারে

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: আপনি কোন CAD ফাইল ফরম্যাট সরবরাহ করেন এবং আমি কি কাস্টম অঙ্কন ভিউয়ের অনুরোধ করতে পারি?

উত্তর: আমরা স্ট্যান্ডার্ড হিসাবে PDF ডাইমেনশনড অঙ্কন সরবরাহ করি, DWG এবং DXF ফরম্যাট অনুরোধে উপলব্ধ। প্রতিটি অঙ্কনে সামনের ভিউ, সাইড সেকশন ভিউ, বোল্ট সার্কেল ডিটেইল এবং ফ্ল্যাঞ্জ ফেসিং ডিটেইল অন্তর্ভুক্ত থাকে। হাব প্রোফাইল ডিটেইল, বোর টলারেন্স জোন এবং ওয়েল্ডিং বেভেল প্রস্তুতি ডিটেইলগুলির মতো কাস্টম ভিউগুলি অতিরিক্ত চার্জ ছাড়াই অনুরোধে যুক্ত করা যেতে পারে। কাস্টমাইজড অঙ্কনের জন্য সাধারণ টার্নঅ্যারাউন্ড অর্ডার নিশ্চিতকরণের পরে 1-2 কার্যদিবস।

প্রশ্ন: ফিল্ড ইনস্টলেশনের জন্য আমি কীভাবে বোল্ট টর্ক চার্ট ব্যবহার করব?

উত্তর: আমাদের বোল্ট টর্ক চার্ট ফ্ল্যাঞ্জ আকার, চাপ শ্রেণী এবং গ্যাসকেট প্রকার অনুসারে সংগঠিত। প্রতিটি সংমিশ্রণের জন্য, এটি প্রস্তাবিত বোল্টের আকার এবং পরিমাণ, বোল্টের উপাদান গ্রেড, লুব্রিকেটেড টর্ক মান (মলিবডেনাম ডিসালফাইড গ্রীস ব্যবহার করে) এবং নন-লুব্রিকেটেড টর্ক মান সরবরাহ করে। চার্টে প্রস্তাবিত টাইটেনিং সিকোয়েন্সও অন্তর্ভুক্ত রয়েছে: 30%, 60%, এবং 100% টার্গেট টর্কের উপর তিন-পাস ক্রস-প্যাটার্ন টাইটেনিং। অভিন্ন লোডিং যাচাই করার জন্য একটি চূড়ান্ত ঘড়ির কাঁটার দিকে চেক পাস সুপারিশ করা হয়। আমরা 24 ইঞ্চির উপরের আকারের জন্য হাইড্রোলিক টেনশনিংয়ের উপরও নির্দেশিকা সরবরাহ করি যেখানে ঐতিহ্যবাহী টর্ক রেঞ্চগুলি অবাস্তব হয়ে ওঠে।

প্রশ্ন: আপনি কি তৃতীয় পক্ষের পরিদর্শন সহ EN 10204 3.2 শংসাপত্র সরবরাহ করেন?

উত্তর: হ্যাঁ, TUV, SGS, Bureau Veritas, বা Lloyd's Register দ্বারা তৃতীয় পক্ষের পরিদর্শন সহ EN 10204 Type 3.2 শংসাপত্র অনুরোধে উপলব্ধ। এর মধ্যে যান্ত্রিক টেস্টিং, রাসায়নিক বিশ্লেষণ যাচাইকরণ, NDT পরিদর্শন এবং মাত্রিক পরিদর্শনের স্বাধীন সাক্ষী অন্তর্ভুক্ত রয়েছে। 3.2 শংসাপত্র সর্বোচ্চ স্তরের স্বাধীন নিশ্চয়তা প্রদান করে এবং সাধারণত PED 2014/68/EU ক্যাটাগরি III এবং IV, অফশোর প্রকল্প এবং পারমাণবিক অ্যাপ্লিকেশনগুলির অধীনে চাপ সরঞ্জামের জন্য প্রয়োজন হয়। সময়সূচী অনুমতি দেওয়ার জন্য অনুগ্রহ করে অর্ডার দেওয়ার সময় আপনার তৃতীয় পক্ষের পরিদর্শন প্রয়োজনীয়তা নির্দিষ্ট করুন।
