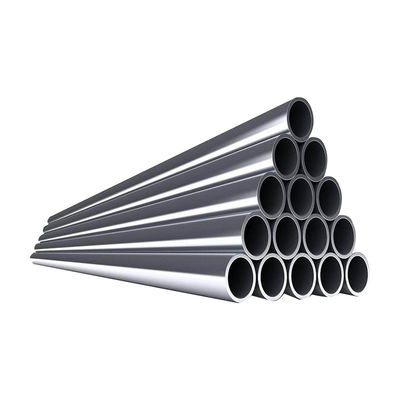

ইনকোনেল ৬২৫ নিকেল অ্যালোয় সিউমলেস পাইপ অফশোর সাবসিউর সার্ভিস NACE MR0175 সার্টিফাইড

অফশোর সাবসিয়া সাওয়ার সার্ভিসের জন্য ইনকোনেল ৬২৫ নিকেল অ্যালয় সিমলেস পাইপ

ইনকোনেল ৬২৫ (ইউএনএস এন০৬৬২৫, ইএন ২.৪৮৫৬) নিকেল অ্যালয় সিমলেস পাইপশিল্প-মানসম্মত উপাদানঅফশোর সাবসিয়া সাওয়ার সার্ভিসঅ্যাপ্লিকেশনের জন্য যেখানে প্রচলিত স্টেইনলেস স্টিল এবং এমনকি ডুপ্লেক্স গ্রেডগুলিও উচ্চ হাইড্রোজেন সালফাইড (H2S) আংশিক চাপ, চরম ক্লোরাইড ঘনত্ব এবং গভীর জলের তেল ও গ্যাস উৎপাদনে সম্মুখীন হওয়া উচ্চ তাপমাত্রার সম্মিলিত চ্যালেঞ্জগুলি সহ্য করতে পারে না। অনন্য নিকেল-ক্রোমিয়াম-মলিবডেনাম-নিওবিয়াম কম্পোজিশন ক্লোরাইড পিটিং এবং ক্রেভিস ক্ষয়, সালফাইড স্ট্রেস ক্র্যাকিং এবং উচ্চ-তাপমাত্রার অক্সিডেশন প্রতিরোধে ব্যতিক্রমী প্রতিরোধ ক্ষমতা প্রদান করে, যা এটিকে সাবসিয়া ওয়েলহেড জাম্পার, রাসায়নিক ইনজেকশন লাইন, মিথানল ইনজেকশন টিউবিং, হাইড্রোলিক কন্ট্রোল লাইন এবং ৩০০০ মিটারের বেশি জলের গভীরতায় পরিচালিত সাবসিয়া উৎপাদন সিস্টেমের উপর প্রসেস ইন্সট্রুমেন্টেশন সংযোগের জন্য পছন্দের উপাদান স্পেসিফিকেশন করে তোলে।

NACE MR0175/ISO 15156-3 দ্বারা সাওয়ার সার্ভিসের জন্য সম্পূর্ণভাবে প্রত্যয়িত, সর্বোচ্চ পরীক্ষিত H2S আংশিক চাপ (লেভেল VII) পর্যন্ত কোনও পরিবেশগত সীমাবদ্ধতা ছাড়াই, ইনকোনেল ৬২৫ সিমলেস পাইপ সালফাইড স্ট্রেস ক্র্যাকিং ঝুঁকি দূর করে যা আক্রমণাত্মক সাওয়ার উৎপাদন পরিবেশে ডুপ্লেক্স এবং সুপার ডুপ্লেক্স স্টেইনলেস স্টিলের ব্যবহার সীমিত করে। প্রতিটি পাইপ নির্দিষ্ট যান্ত্রিক বৈশিষ্ট্য এবং ক্ষয় প্রতিরোধ ক্ষমতা অর্জনের জন্য ১০৯০-১২০০ ডিগ্রি সেলসিয়াস তাপমাত্রায় সলিউশন অ্যানিলিং এবং তারপরে দ্রুত কোয়েনচিং করা হয়, যা সম্পূর্ণ রাসায়নিক বিশ্লেষণ, টেনসাইল টেস্টিং, হার্ডনেস পরিমাপ (NACE প্রতি সর্বোচ্চ ৩৫ HRC), ASTM G28 পদ্ধতি A অনুযায়ী ইন্টারগ্র্যানুলার ক্ষয় পরীক্ষা এবং এক্স-রে ফ্লুরোসেন্স স্পেকট্রোস্কোপি ব্যবহার করে ১০০ শতাংশ পজিটিভ মেটেরিয়াল আইডেন্টিফিকেশন (PMI) দ্বারা যাচাই করা হয়। মিল টেস্ট সার্টিফিকেট (EN10204 3.1), NACE কমপ্লায়েন্স সার্টিফিকেট এবং ক্ষয় পরীক্ষার রিপোর্ট সহ সমস্ত ডকুমেন্টেশন ক্লায়েন্টের ডিজাইন যাচাইকরণ এবং নিয়ন্ত্রক পর্যালোচনার জন্য ইংরেজিতে সরবরাহ করা হয়।

প্রযুক্তিগত স্পেসিফিকেশন

অফশোর সাবসিয়া সাওয়ার সার্ভিসের জন্য মূল সুবিধা

• ক্লোরাইড স্ট্রেস ক্ষয় ক্র্যাকিং থেকে মুক্তি: অস্টেনিটিক স্টেইনলেস স্টিলের বিপরীতে যা ৬০ ডিগ্রি সেলসিয়াসের উপরে ক্লোরাইড SCC এর প্রতি সংবেদনশীল, ইনকোনেল ৬২৫ কার্যত সমস্ত ব্যবহারিক পরিষেবা তাপমাত্রায় ক্লোরাইড স্ট্রেস ক্ষয় ক্র্যাকিং থেকে মুক্ত, যা সাবসিয়া সরঞ্জামের জন্য শর্তহীন নির্ভরযোগ্যতা প্রদান করে যেখানে সমুদ্রের জল প্রবেশ বা উৎপাদিত জলের সংস্পর্শ অনিবার্য।
• NACE MR0175 লেভেল VII সাওয়ার সার্ভিস: H2S আংশিক চাপ, ক্লোরাইড ঘনত্ব বা pH এর কোনও পরিবেশগত সীমা ছাড়াই সবচেয়ে গুরুতর সাওয়ার পরিষেবার অবস্থার জন্য প্রত্যয়িত, যা আক্রমণাত্মক গভীর জলের উৎপাদন পরিবেশে ডুপ্লেক্স এবং সুপার ডুপ্লেক্স স্টেইনলেস স্টিলের ব্যবহার সীমিত করে এমন সালফাইড স্ট্রেস ক্র্যাকিং অনিশ্চয়তা দূর করে।
• সমুদ্রের জলের ক্রেভিস ক্ষয় প্রতিরোধ: PREN মান ৫০ এর বেশি (২২০৫ ডুপ্লেক্সের জন্য ৩৪ এবং ৩১৬L এর জন্য ২৪ এর তুলনায়) ৪০ ডিগ্রি সেলসিয়াস পর্যন্ত স্থির সমুদ্রের জলে ক্রেভিস ক্ষয় থেকে মুক্তি নিশ্চিত করে, যা সাবসিয়া সরঞ্জামের জন্য গুরুত্বপূর্ণ যেখানে সামুদ্রিক বৃদ্ধি, পলি জমা এবং গ্যাসকেট পৃষ্ঠের টাইট ক্রেভিস আক্রমণাত্মক ক্ষয় পরিস্থিতি তৈরি করে।
• বিস্তৃত তাপমাত্রা ক্ষমতা: মাইনাস ১৯৬ ডিগ্রি সেলসিয়াস থেকে ক্রায়োজেনিক এলএনজি তাপমাত্রা থেকে শুরু করে ৯৮০ ডিগ্রি সেলসিয়াস পর্যন্ত উচ্চ-তাপমাত্রার অবিচ্ছিন্ন পরিষেবা পর্যন্ত অক্সিডেশন প্রতিরোধের জন্য, ইনকোনেল ৬২৫ কোনও স্টেইনলেস স্টিল গ্রেডের চেয়ে বেশি তাপমাত্রার পরিসীমা জুড়ে তার যান্ত্রিক বৈশিষ্ট্য এবং ক্ষয় প্রতিরোধ ক্ষমতা বজায় রাখে, যা ক্রায়োজেনিক গ্যাস প্রক্রিয়াকরণ থেকে উচ্চ-তাপমাত্রার ওয়েলস্ট্রিম উৎপাদন পর্যন্ত অ্যাপ্লিকেশনগুলিকে সমর্থন করে।
• হাইড্রোজেন এমব্রিটলমেন্ট প্রতিরোধ: নিকেল অ্যালয়ের ফেস-সেন্টার্ড কিউবিক (FCC) অস্টেনিটিক ক্রিস্টাল স্ট্রাকচার ফেরিটিক এবং মার্টেন্সিটিক স্টিলের তুলনায় সহজাতভাবে কম হাইড্রোজেন ডিফিউজিবিলিটি এবং উচ্চতর দ্রবণীয়তা প্রদান করে, যা ক্যাথোডিকভাবে সুরক্ষিত সাবসিয়া উপাদান এবং পারমাণবিক হাইড্রোজেন চার্জিং সহ সাওয়ার উৎপাদন পরিবেশে হাইড্রোজেন এমব্রিটলমেন্টের প্রতি সংবেদনশীলতা নাটকীয়ভাবে হ্রাস করে।
• ক্লান্তি এবং ক্ষয়-ক্ষয় প্রতিরোধ: মলিবডেনাম এবং নিওবিয়াম থেকে উচ্চ ওয়ার্ক হার্ডেনিং রেট এবং সলিড-সলিউশন স্ট্রেংথেনিং সাবসিয়া ফ্লোলাইন এবং চোক বডি ইন্টারনালগুলিতে বালি এবং কঠিন কণা ধারণকারী উচ্চ-গতির মাল্টিফেজ উৎপাদন তরলগুলিতে ফ্লো-ইনডিউসড ইরোশন-ক্ষয়ের বিরুদ্ধে উন্নত প্রতিরোধ ক্ষমতা প্রদান করে।

অ্যাপ্লিকেশন

• সাবসিয়া ওয়েলহেড এবং এক্সমাস ট্রি উপাদান: সাবসিয়া ওয়েলহেড এবং ক্রিসমাস ট্রি অ্যাসেম্বলিতে রাসায়নিক ইনজেকশন লাইন, মিথানল ইনজেকশন টিউবিং, অ্যানুলাস অ্যাক্সেস লাইন এবং হাইড্রোলিক কন্ট্রোল টিউবিং যা H2S, CO2, ক্লোরাইড এবং মৌলিক সালফার ধারণকারী উৎপাদিত তরলের সাথে সরাসরি সংস্পর্শে ৩০ মিটার পর্যন্ত জলের গভীরতায় কাজ করে।
• সাবসিয়া ম্যানিফোল্ড এবং ফ্লোলাইন: সাবসিয়া উৎপাদন ম্যানিফোল্ড এবং পাইপলাইন এন্ড টার্মিনেশন (PLETs) এ ছোট-বোরের ইন্সট্রুমেন্টেশন টিউবিং, প্রেসার ট্রান্সমিটার ইমপালস লাইন, রাসায়নিক ইনজেকশন কুইল এবং স্যাম্পলিং সিস্টেম ইন্টারকানেক্টিং পাইপওয়ার্ক যার জন্য NACE কমপ্লায়েন্স এবং সমুদ্রের জলের ক্ষয় প্রতিরোধ ক্ষমতা প্রয়োজন।
• অ্যাম্বিলিকাল টিউব বান্ডিল: স্টিল টিউব অ্যাম্বিলিকালগুলিতে সুপার-ডুপ্লেক্স টিউব বান্ডিলগুলি ক্রমবর্ধমানভাবে ইনকোনেল ৬২৫ দ্বারা প্রতিস্থাপিত হচ্ছে গভীর জলের ক্ষেত্রগুলির জন্য আক্রমণাত্মক উৎপাদন রসায়ন সহ, যা FPSO টারেট এবং সমুদ্রতল এর মধ্যে ডায়নামিক অ্যাম্বিলিকাল পরিষেবার সময় উন্নত ক্লান্তি জীবন প্রদান করে।
• ডাউনহোল কমপ্লিশন সরঞ্জাম: উচ্চ-চাপ উচ্চ-তাপমাত্রা (HPHT) কূপগুলিতে রাসায়নিক ইনজেকশন ম্যান্ড্রেল, গ্যাস লিফট ভালভ হাউজিং, সাবসারফেস সেফটি ভালভ কন্ট্রোল লাইন টিউবিং এবং পার্মানেন্ট ডাউনহোল গেজ কেবল এনক্যাপসুলেশন যেখানে H2S এবং CO2 এর আংশিক চাপ প্রতিটি ১০ বারের বেশি।
• টপসাইডস প্রসেস পাইপিং: উৎপাদিত জল শোধন রাসায়নিক ইনজেকশন, কাঁচা মাল্টিফেজ উৎপাদন পরিচালনা করা ওয়েল টেস্ট সেপারেটর ইনলেট পাইপিং, ফ্লেয়ার নকআউট ড্রাম ড্রেন লাইন এবং অফশোর উৎপাদন প্ল্যাটফর্ম এবং FPSO গুলিতে আক্রমণাত্মক তরল পরিচালনা করা ক্লোজড ড্রেন সিস্টেম।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: সুপার ডুপ্লেক্স স্টেইনলেস স্টিলের পরিবর্তে ইনকোনেল ৬২৫ কেন অফশোর সাবসিয়া সাওয়ার সার্ভিসের জন্য নির্দিষ্ট করা হয়?
উত্তর: UNS S32750 (2507) এর মতো সুপার ডুপ্লেক্স স্টেইনলেস স্টিলগুলি অনেক অফশোর অ্যাপ্লিকেশনের জন্য শক্তি এবং ক্ষয় প্রতিরোধের একটি চমৎকার সমন্বয় সরবরাহ করে, তবে NACE MR0175/ISO 15156 এর অধীনে তাদের পরিবেশগত সীমা সংজ্ঞায়িত করা হয়েছে যা গুরুতর সাওয়ার পরিস্থিতিতে তাদের ব্যবহার সীমিত করে। সুপার ডুপ্লেক্স গ্রেডগুলি প্রায় ০.১-০.২ বার H2S আংশিক চাপে পরিবেষ্টিত তাপমাত্রায় ১০ শতাংশ NaCl ব্রাইন পর্যন্ত pH ৪.৫ বা তার বেশি সহ সীমিত। ইনকোনেল ৬২৫ NACE MR0175 লেভেল VII এর অধীনে কোনও পরিবেশগত সীমাবদ্ধতার সম্মুখীন হয় না, যা এটিকে ডিফল্ট উপাদান স্পেসিফিকেশন করে তোলে যখন H2S স্তর, ক্লোরাইড ঘনত্ব বা মৌলিক সালফারের উপস্থিতি ডুপ্লেক্স সীমা অতিক্রম করে। এছাড়াও, ইনকোনেল ৬২৫ সমুদ্রের জলে উন্নত ক্রেভিস ক্ষয় প্রতিরোধ ক্ষমতা প্রদান করে (সুপার ডুপ্লেক্সের জন্য ৪১ এর তুলনায় PREN ৫০ এর বেশি), যা সাবসিয়া সরঞ্জামের জন্য গুরুত্বপূর্ণ যা ইনস্টলেশনের পরে পরিদর্শন বা রক্ষণাবেক্ষণ করা যায় না।

প্রশ্ন: ইনকোনেল ৬২৫ সিমলেস পাইপের জন্য সাধারণ লিড টাইম কত এবং কী ডকুমেন্টেশন সরবরাহ করা হয়?
উত্তর: ইনকোনেল ৬২৫ সিমলেস পাইপের জন্য স্ট্যান্ডার্ড উৎপাদন লিড টাইম অর্ডার নিশ্চিতকরণ থেকে ২০-৩৫ কার্যদিবস, যা মাত্রা, পরিমাণ এবং বর্তমান মিল উৎপাদন সময়সূচীর উপর নির্ভর করে। সাধারণ আকারের (১/২ ইঞ্চি থেকে ৪ ইঞ্চি এনপিএস SCH 40S এবং SCH 80S) জন্য মিল স্টকের উপলব্ধতা ১০-১৫ কার্যদিবসে ডেলিভারি কমাতে পারে। প্রতিটি চালানের সাথে সরবরাহ করা ডকুমেন্টেশনে অন্তর্ভুক্ত রয়েছে: রাসায়নিক গঠন, টেনসাইল এবং ইল্ড শক্তি, দীর্ঘীকরণ, কঠোরতা এবং তাপীয় চিকিৎসা প্যারামিটার দেখানো EN10204 3.1 অনুযায়ী মেটেরিয়াল টেস্ট সার্টিফিকেট; NACE MR0175/ISO 15156 কমপ্লায়েন্স সার্টিফিকেট; ১০০ শতাংশ পাইপের জন্য পজিটিভ মেটেরিয়াল আইডেন্টিফিকেশন (PMI) রিপোর্ট; ASTM G28 পদ্ধতি A ইন্টারগ্র্যানুলার ক্ষয় পরীক্ষার রিপোর্ট; আল্ট্রাসনিক এবং এডি কারেন্ট পরীক্ষার রিপোর্ট; হাইড্রোস্ট্যাটিক পরীক্ষার সার্টিফিকেশন; এবং মাত্রিক পরিদর্শন রিপোর্ট। DNV, ABS, Bureau Veritas, বা Lloyd's Register থেকে তৃতীয় পক্ষের পরিদর্শকের উপস্থিতিতে EN10204 3.2 সার্টিফিকেশন অনুরোধে উপলব্ধ।

প্রশ্ন: ক্যাথোডিক সুরক্ষা প্রয়োগ করা সমুদ্রের জলে ইনকোনেল ৬২৫ কীভাবে পারফর্ম করে?
উত্তর: ইনকোনেল ৬২৫ অফশোর কাঠামো এবং সাবসিয়া সরঞ্জামগুলিতে সাধারণত ব্যবহৃত ক্যাথোডিক সুরক্ষা (CP) সিস্টেমগুলির সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ। উচ্চ-শক্তির কম-সংকর ইস্পাতের বিপরীতে যা CP এর অধীনে হাইড্রোজেন এমব্রিটলমেন্টের প্রতি সংবেদনশীল, বা টাইটানিয়াম অ্যালয় যা খুব নেতিবাচক পোটেনশিয়ালে হাইড্রাইড গঠন করতে পারে, ইনকোনেল ৬২৫ CP অবস্থার অধীনে তার যান্ত্রিক বৈশিষ্ট্য এবং ক্ষয় প্রতিরোধ ক্ষমতা বজায় রাখে। হাইড্রোজেন এমব্রিটলমেন্টের প্রতি সহজাত প্রতিরোধ ক্ষমতা ব্যতিক্রমী সমুদ্রের জলের ক্ষয় প্রতিরোধের সাথে মিলিত হওয়ার অর্থ হল ইনকোনেল ৬২৫ উপাদানগুলি কার্বন স্টিল কাঠামোকে রক্ষা করা একই CP সিস্টেমের সাথে নিরাপদে সংযুক্ত করা যেতে পারে কোনও বৈদ্যুতিক বিচ্ছিন্নতা ছাড়াই। এটি ডাইইলেকট্রিক আইসোলেশন জয়েন্ট এবং তাদের সংশ্লিষ্ট রক্ষণাবেক্ষণ ও পরিদর্শন প্রয়োজনীয়তাগুলি দূর করে সাবসিয়া ডিজাইনকে সহজ করে তোলে।

প্রশ্ন: সাওয়ার সার্ভিসে ইনকোনেল ৬২৫ পাইপের জন্য পোস্ট-ওয়েল্ড হিট ট্রিটমেন্ট (PWHT) প্রয়োজন কি?
উত্তর: ASTM B444 অনুযায়ী সলিউশন-অ্যানিলড গ্রেড ১ ব্যবহার করে বেশিরভাগ সাবসিয়া সাওয়ার সার্ভিস অ্যাপ্লিকেশনের জন্য, ম্যাচিং কম্পোজিশন ইনকোনেল ৬২৫ ফিলার মেটাল (ERNiCrMo-3) এবং যোগ্য ওয়েল্ডিং পদ্ধতি ব্যবহার করার সময় পোস্ট-ওয়েল্ড হিট ট্রিটমেন্ট (PWHT) সাধারণত প্রয়োজন হয় না। অ্যালয় ডিজাইন নিওবিয়াম-স্থিতিশীল রসায়নের মাধ্যমে ওয়েল্ডিংয়ের সময় সংবেদনশীলতা প্রতিরোধ করে, যা ক্রোমিয়াম কার্বাইডের পরিবর্তে স্থিতিশীল নিওবিয়াম কার্বাইড গঠন করে, ক্ষয় প্রতিরোধের জন্য সলিড সলিউশনে ক্রোমিয়াম সামগ্রী বজায় রাখে। তবে, সবচেয়ে গুরুত্বপূর্ণ NACE MR0175 অ্যাপ্লিকেশনগুলির জন্য, কিছু শেষ-ব্যবহারকারী ওয়েল্ডমেন্ট মাইক্রো-সেগ্রিগেশন দূর করতে এবং ওয়েল্ডেড অ্যাসেম্বলি জুড়ে অভিন্ন ক্ষয় প্রতিরোধ ক্ষমতা নিশ্চিত করতে ওয়েল্ডিংয়ের পরে ১০৯০-১২০০ ডিগ্রি সেলসিয়াস তাপমাত্রায় সলিউশন অ্যানিলিং নির্দিষ্ট করে। আমরা প্রকৃত পরিষেবা শর্ত এবং ডিজাইন কোড প্রয়োজনীয়তার উপর ভিত্তি করে নির্দিষ্ট PWHT প্রয়োজনীয়তার জন্য নির্দিষ্ট প্রকল্প ওয়েল্ডিং স্পেসিফিকেশন এবং ক্ষয় প্রকৌশলীর সাথে পরামর্শ করার সুপারিশ করি।
