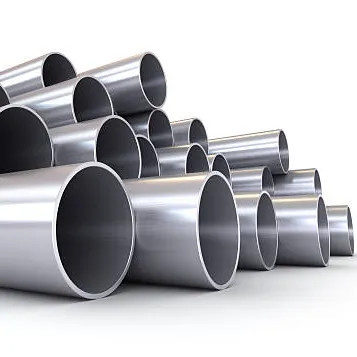

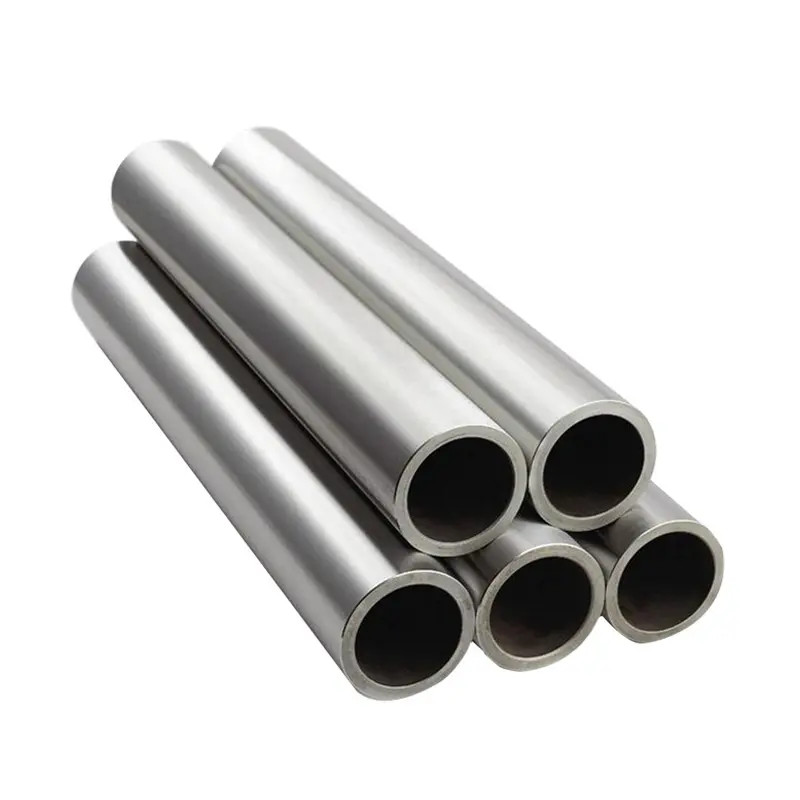

মেরিন গ্রেড 316L স্টেইনলেস স্টিল সিমলেস পাইপ অফশোর প্ল্যাটফর্ম সমুদ্রের জল প্রতিরোধী

সামুদ্রিক গ্রেড 316L স্টেইনলেস স্টীল সিউমলেস পাইপ অফশোর প্ল্যাটফর্ম সমুদ্র জল সেবা জন্য

আমাদেরসামুদ্রিক গ্রেড 316L স্টেইনলেস স্টীল seamless পাইপবিশেষভাবে চাহিদা জন্য ডিজাইন করা হয়অফশোর প্ল্যাটফর্ম সমুদ্র জলের সেবাযেখানে প্রচলিত স্টেইনলেস স্টিলগুলি ক্লোরাইড-প্ররোচিত গর্ত এবং ফাটল ক্ষয়ক্ষতির কারণে ব্যর্থ হয়। 316L এর মধ্যে 2.0-3.0 শতাংশ মলিবডেনাম যোগ করা (UNS S31603, EN 1.4404) উল্লেখযোগ্যভাবে পিটিং রেজিস্ট্যান্স সমতুল্য সংখ্যা (PREN) কমপক্ষে 24 পর্যন্ত বৃদ্ধি করে, সমুদ্রের বায়ুমণ্ডল, স্প্ল্যাশ জোন এবং নিমজ্জিত সমুদ্রের পানির পাইপিং সিস্টেমে স্থানীয় ক্ষয় বিরুদ্ধে নির্ভরযোগ্য সুরক্ষা প্রদান করে।03 শতাংশ) ঝালাইয়ের সময় intergranular কার্বাইড precipitation প্রতিরোধ করে, বেশিরভাগ সার্ভিস শর্তে ওয়েল্ডের পরে তাপ চিকিত্সার প্রয়োজন নেই।

এএসটিএম এ৩১২/এ৩১২এম স্ট্যান্ডার্ড অনুযায়ী নির্মিত, এই পাইপগুলি উচ্চ চাপ সমুদ্রের জল শীতল করার সিস্টেম, অগ্নিনির্বাপক জলের প্লাবন নেটওয়ার্ক,বালাস্ট ওয়াটার পাইপিং, এবং উপকূলীয় প্ল্যাটফর্ম, FPSO জাহাজ, এবং সমুদ্রতলীয় ইনস্টলেশনের উপর টপসাইড প্রক্রিয়া ইউটিলিটি লাইন। প্রতিটি পাইপ 100 শতাংশ হাইড্রোস্ট্যাটিক পরীক্ষা, অতিস্বনক পরিদর্শন,নিরাপত্তা-সমালোচনামূলক সামুদ্রিক অ্যাপ্লিকেশনের জন্য শূন্য ত্রুটি সরবরাহ নিশ্চিত করার জন্য এবং এডিসি বর্তমান পরীক্ষা যেখানে পাইপ ব্যর্থতা প্ল্যাটফর্মের অখণ্ডতা এবং ক্রু নিরাপত্তা হুমকি দিতে পারে.

টেকনিক্যাল স্পেসিফিকেশন

সামুদ্রিক এবং অফশোর অ্যাপ্লিকেশনগুলির জন্য মূল সুবিধা

• উচ্চতর ক্লোরাইড পিট প্রতিরোধেরঃ২.০-৩.০ শতাংশ মলিবডেনাম সামগ্রীতে ৩১৬এল স্ট্যান্ডার্ড ৩০৪/৩০৪এল স্টেইনলেস স্টিলের তুলনায় উল্লেখযোগ্যভাবে ভাল।অফশোর প্ল্যাটফর্ম পাইপিং সিস্টেমের ব্যবহারের সময় বাড়ানো এবং প্রতিস্থাপনের ঘনত্ব হ্রাস করা.
• দুর্দান্ত ফাটল ক্ষয় সুরক্ষাঃPREN মান ২৪ বা তার বেশি হলে, টাইট ফাটল যেমন ফ্ল্যাঞ্জ গ্যাসকেটের পৃষ্ঠতল, গ্রিডযুক্ত সংযোগ,এবং নিচে আমদানি অবস্থার যেখানে স্থবির সমুদ্রের জল আক্রমণাত্মক স্থানীয় ক্ষয় কোষ তৈরি করে.
• ওয়েল্ডিংয়ের পরে চিকিত্সা ছাড়াই ওয়েল্ডিংয়ের অখণ্ডতাঃনিম্ন কার্বন সামগ্রী (সর্বোচ্চ 0.03 শতাংশ) ওয়েল্ডিংয়ের সময় তাপ-প্রভাবিত অঞ্চলে ক্রোমিয়াম কার্বাইড precipitation প্রতিরোধ করে,সর্বাধিক সার্ভিস বেধের জন্য ওয়েল্ডের পরে সমাধান অ্যানিলিংয়ের প্রয়োজন ছাড়াই সম্পূর্ণ ক্ষয় প্রতিরোধের বজায় রাখা.
• উচ্চ শক্তি ও ওজন অনুপাতঃThe seamless construction combined with 316L mechanical properties enables thinner wall designs that reduce topsides weight loading on offshore structures while maintaining required pressure containment capacity.
• বিস্তৃত তাপমাত্রা পরিসীমাঃ316L স্টেইনলেস স্টীল ক্রিওজেনিক তাপমাত্রা থেকে -196 ডিগ্রি সেলসিয়াস পর্যন্ত উচ্চতর সার্ভিস তাপমাত্রা পর্যন্ত 450 ডিগ্রি সেলসিয়াস পর্যন্ত চমৎকার দৃঢ়তা বজায় রাখে,অফশোর ইনস্টলেশনে এলএনজি এবং বাষ্প পরিষেবা উভয়ের জন্য উপযুক্ত.
• সামুদ্রিক শ্রেণীবিভাগের মানদণ্ডের সাথে সম্মতিঃEN10204 3 এর সাথে অফশোর শ্রেণিবিন্যাসের জন্য DNV, ABS, লয়েড'স রেজিস্টার এবং BV নিয়মের সাথে সম্পূর্ণ উপাদান ট্রেসেবিলিটি এবং শংসাপত্র।অপরিহার্য পরিষেবা পাইপিং সিস্টেমের জন্য 2 পরিদর্শন শংসাপত্রের বিকল্প.

অ্যাপ্লিকেশন

• সমুদ্র জলের শীতল সিস্টেমঃপ্রধান সমুদ্রের জল উত্তোলন পাইপ, তাপ এক্সচেঞ্জার শীতল জল সরবরাহ এবং ফেরত লাইন,এবং অফশোর উত্পাদন প্ল্যাটফর্ম এবং FPSO জাহাজগুলিতে একবারের মাধ্যমে শীতল সার্কিট যা সমুদ্রের জল প্রবাহের বিরুদ্ধে অবিচ্ছিন্ন ক্ষয় প্রতিরোধের প্রয়োজন.
• অগ্নিনির্বাপক জলজল নেটওয়ার্কঃঅগ্নিনির্বাপক রিং প্রধান পাইপিং, প্লাবন ভালভ স্টেশন এবং স্প্রিংকলার বিতরণ পাইপিং যা এনএফপিএ এবং সোলাসের প্রয়োজনীয়তা পূরণ করে যেখানে জরুরী অবস্থার সময় পাইপ অখণ্ডতা আলোচনাযোগ্য নয়।
• বালাস্ট ওয়াটার ট্রিটমেন্টঃসামুদ্রিক পরিবেশ রক্ষার জন্য আইএমও বালাস্ট ওয়াটার ম্যানেজমেন্ট কনভেনশনের মান পূরণ করে বালাস্ট ওয়াটার ইনপুট এবং ডিসচার্জ পাইপ, চিকিত্সা সিস্টেম আন্তঃসংযোগ পাইপওয়ার্ক এবং স্থানান্তর লাইন।
• উৎপাদিত জল পরিচালনাঃউৎপাদিত জল ইনজেকশন এবং নিষ্পত্তি পাইপিং সিস্টেম যেখানে সমন্বিত ক্লোরাইড স্তর, দ্রবীভূত কঠিন পদার্থ,এবং উচ্চ তাপমাত্রা মলিবডেনম-অ্যালাইড 316L স্টেইনলেস স্টিলের বর্ধিত ক্ষয় প্রতিরোধের প্রয়োজন.
• টপসাইড ইউটিলিটি পাইপিংঃইনস্ট্রুমেন্ট এয়ার, হাইড্রোলিক তেল রিটার্ন, ড্রেন সিস্টেম,এবং অফশোর কাঠামোর ওপেন ড্রেন পাইপিং যেখানে বায়ুমণ্ডলীয় লবণ স্প্রে এক্সপোজার দীর্ঘমেয়াদী কাঠামোগত অখণ্ডতা জন্য গর্ত প্রতিরোধী উপকরণ প্রয়োজন.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন: সমুদ্রের জল পাইপিংয়ের জন্য কেন ৩১৬ লিটার স্টেইনলেস স্টীলকে ৩৪৪ লিটারের চেয়ে বেশি বেছে নেওয়া হয়েছে?
উত্তরঃ সমালোচনামূলক পার্থক্যটি মলিবডেনামের ধারণার মধ্যে রয়েছে। ৩১৬এল-এ ২.০-৩.০ শতাংশ মলিবডেনাম রয়েছে, যখন ৩০৪এল-এ নেই।মলিবডেনাম উল্লেখযোগ্যভাবে সমুদ্রের জলের মত ক্লোরাইড-ধারণকারী পরিবেশে গর্ত ক্ষয় প্রতিরোধের উন্নত. 316L এর জন্য PREN (পিটিং রেজিস্ট্যান্স সমতুল্য সংখ্যা) সাধারণত 24-26 হয়, 304L এর জন্য 18-20 এর তুলনায়।304L পাইপ সমুদ্রের পানি এক্সপোজার কয়েক মাসের মধ্যে দেয়াল মাধ্যমে গর্ত বিকাশ করতে পারেন, যখন 316L কয়েক দশক ধরে নির্ভরযোগ্য পরিষেবা সরবরাহ করে। 304L এর তুলনায় 316L এর ক্রমবর্ধমান উপাদান খরচটি পাইপ প্রতিস্থাপন এড়ানোর মাধ্যমে প্রথম রক্ষণাবেক্ষণ চক্রের মধ্যে পুনরুদ্ধার করা হয়,প্ল্যাটফর্ম বন্ধ করার খরচ, এবং উৎপাদন বিলম্বের ক্ষতি।

প্রশ্ন: সামুদ্রিক গ্রেড 316L সিউমলেস পাইপের জন্য কোন শ্রেণীবিভাগের সার্টিফিকেশন পাওয়া যায়?
উত্তরঃ আমরা DNV (Det Norske Veritas), ABS (আমেরিকান ব্যুরো অফ শিপিং), লয়েড'স রেজিস্টার (LR), এবং ব্যুরো ভেরিটাস (BV) সহ প্রধান সামুদ্রিক শ্রেণীবিভাগ সমিতিগুলির সম্পূর্ণ শংসাপত্র প্রদান করি।শংসাপত্রের ক্ষেত্রটি উপাদান গ্রেড যাচাইকরণকে অন্তর্ভুক্ত করে, উত্পাদন প্রক্রিয়া অডিট, যান্ত্রিক পরীক্ষার সাক্ষী, এনডিটি পদ্ধতির যোগ্যতা, এবং ASTM G48 পদ্ধতি A অনুযায়ী জারা পরীক্ষা। সমালোচনামূলক পরিষেবা অ্যাপ্লিকেশনগুলির জন্য, EN10204 3.তৃতীয় পক্ষের পরিদর্শকের স্বাক্ষর সহ 2 টি পরিদর্শন শংসাপত্র উপলব্ধসমস্ত সার্টিফিকেশন ডকুমেন্টেশন পৃথক তাপ নম্বরগুলিতে ট্র্যাকযোগ্য এবং ডিজাইন পর্যালোচনা এবং নিয়ন্ত্রক সম্মতি যাচাইয়ের জন্য ক্লায়েন্ট ডকুমেন্ট ম্যানেজমেন্ট সিস্টেমের মাধ্যমে জমা দেওয়া যেতে পারে।

প্রশ্ন: 316L স্টেইনলেস স্টিলের সিউমলেস পাইপের জন্য কি অফশোর সার্ভিসে ওয়েল্ডের পরে তাপ চিকিত্সা প্রয়োজন?
উত্তরঃ 20 মিমি পর্যন্ত প্রাচীরের বেধের সাথে বেশিরভাগ অফশোর সার্ভিসের অবস্থার জন্য, 316L এর জন্য নিম্ন কার্বন সামগ্রী (সর্বোচ্চ 0.03 শতাংশ) এর কারণে সাধারণত ওয়েল্ডের পরে তাপ চিকিত্সা (PWHT) প্রয়োজন হয় না।নিম্ন কার্বন স্তর ঝালাই তাপ চক্রের সময় শস্যের সীমানায় ক্রোমিয়াম কার্বাইড precipitation প্রতিরোধ করে, যা অন্যথায় শস্যের সীমানার আশেপাশের ক্রোমিয়াম সামগ্রী হ্রাস করবে এবং intergranular ক্ষয়ক্ষতির জন্য সংবেদনশীলতা তৈরি করবে।বিশেষ সার্ভিস পরিবেশের জন্য যেমন গরম ক্লোরাইড স্ট্রেস জারা ক্র্যাকিং শর্ত 60 ডিগ্রি সেলসিয়াসের উপরে বা 20 মিমি অতিক্রমকারী প্রাচীরের বেধের জন্য যেখানে রিট্রেন্স স্ট্রেসগুলি উল্লেখযোগ্য, 1040-1120 ডিগ্রি সেলসিয়াস এ সমাধান annealing এর পরে দ্রুত quenching প্রকল্প প্রকৌশল দল দ্বারা নির্দিষ্ট করা যেতে পারে।

প্রশ্ন: শিপিংয়ের আগে সমুদ্রের জলের ক্ষয় প্রতিরোধের জন্য কোন পরীক্ষা করা হয়?
উত্তর: আমাদের সামুদ্রিক গ্রেড 316L সিউমলেস পাইপের মান নিশ্চিতকরণ কর্মসূচিতে একাধিক যাচাইকরণ ধাপ অন্তর্ভুক্ত রয়েছে।রাসায়নিক রচনা প্রতিটি তাপের উপর অপটিক্যাল ইমিশন স্পেকট্রোমিটার (ওইএস) বিশ্লেষণ দ্বারা যাচাই করা হয়২.০-৩.০ শতাংশের মধ্যে মলিবডেনম রয়েছে। The ASTM G48 Method A ferric chloride pitting test is performed on sample coupons to verify a critical pitting temperature (CPT) of at least 15 degrees Celsius for 316L in the solution-annealed conditionএএসটিএম এ২৬২ প্র্যাকটিস ই (স্ট্রেইচার টেস্ট) অনুযায়ী ইন্টারগ্রানুলার জারা পরীক্ষা সংবেদনশীলতা থেকে মুক্ত নিশ্চিত করে।প্যাকেজিং এবং শিপিংয়ের আগে গ্রেড যাচাই করার জন্য এক্স-রে ফ্লুওরেসেন্স (এক্সআরএফ) ব্যবহার করে পজিটিভ উপাদান সনাক্তকরণ (পিএমআই) 100 শতাংশ পাইপে সম্পাদিত হয়.
