কপার নিকেল লং ওয়েল্ডিং নেক ফ্ল্যাঞ্জ ASTM B466 UNS C71500 ASME B16.5

কপার নিকেল লং ওয়েল্ডিং নেক ফ্ল্যাঞ্জ ASTM B466 UNS C71500 ASME B16.5

১. পণ্যের বিবরণ

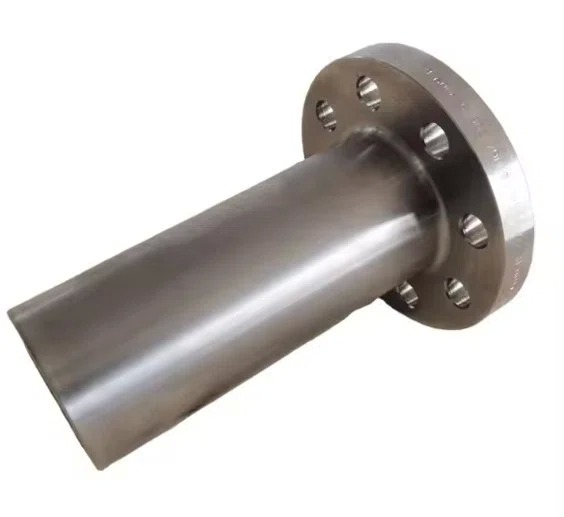

এই পণ্যটি একটি লং ওয়েল্ডিং নেক ফ্ল্যাঞ্জ (LWNF) যা তৈরি করা হয়েছে UNS C71500 (৭০/৩০ কপার-নিকেল অ্যালয় / CuNi ৭০/৩০) অনুসারে ASTM B466 এবং ASME B16.5 মান অনুযায়ী. এটি CuNi ৭০/৩০ বা Werkstoff Nr. ২.০৮৮২ নামেও পরিচিত, এই অ্যালয়ে প্রায় ৭০% তামা এবং ৩০% নিকেল থাকে, সাথে লোহা এবং ম্যাঙ্গানিজের সামান্য সংযোজন শক্তি এবং ক্ষয় প্রতিরোধ ক্ষমতা বাড়ানোর জন্য. লং ওয়েল্ডিং নেক ফ্ল্যাঞ্জে একটি বর্ধিত, ভারী-ওয়ালযুক্ত ঘাড় থাকে যা উচ্চ-চাপের প্রয়োগে অতিরিক্ত শক্তিশালীকরণ প্রদান করে. একটি সাধারণ ওয়েল্ড নেক ফ্ল্যাঞ্জের বিপরীতে, LWNF দুটি অংশে নির্মিত হয়: উপরের অংশটি একটি ভারী-ওয়ালযুক্ত ব্যারেল, আর নীচের অংশটি একটি ডিস্ক-সদৃশ প্লেট ফ্ল্যাঞ্জ যার সমস্ত মাত্রা ASME B16.5 স্ট্যান্ডার্ড ফ্ল্যাঞ্জের সাথে সঙ্গতিপূর্ণ. এই ফ্ল্যাঞ্জটি পাইপিং সিস্টেমের সাথে বাট-ওয়েল্ড সংযোগের জন্য ডিজাইন করা হয়েছে এবং প্রধানত চাপ পাত্রের অগ্রভাগ হিসাবে ব্যবহৃত হয় (যেমন থার্মোওয়েল অগ্রভাগ).

২. মূল পণ্যের প্যারামিটার

৩. প্রয়োগ / ব্যবহার

এই লং ওয়েল্ডিং নেক ফ্ল্যাঞ্জটি কঠিন পরিবেশে সমুদ্রের জল এবং ক্ষয়কারী তরল সিস্টেমের জন্য আদর্শ:

• চাপ পাত্র এবং বয়লার: অগ্রভাগের সংযোগ, থার্মোওয়েল অগ্রভাগ

• অফশোর তেল ও গ্যাস: প্ল্যাটফর্ম পাইপিং, সাবসি অ্যাপ্লিকেশন, সমুদ্রের জল ইনজেকশন সিস্টেম

• সামুদ্রিক ও জাহাজ নির্মাণ: সমুদ্রের জল শীতলীকরণ ব্যবস্থা, ফায়ারওয়াটার লাইন, অফশোর ফায়ার ওয়াটার সিস্টেম

• ডিস্যালিনেশন প্ল্যান্ট: উচ্চ-চাপের সমুদ্রের জল গ্রহণ, ব্রাইন পুনর্ব্যবহার লাইন

• বিদ্যুৎ উৎপাদন: কনডেনসার শীতলীকরণ জলের ব্যবস্থা, হিট এক্সচেঞ্জার

• রাসায়নিক প্রক্রিয়াকরণ: ক্লোরাইডযুক্ত পরিবেশ যেখানে স্টেইনলেস স্টিল SCC-এর শিকার হতে পারে

৪. সুবিধা

• বর্ধিত ঘাড়ের নকশা: ভারী-ওয়ালযুক্ত ব্যারেল উচ্চ-চাপের প্রয়োগে অতিরিক্ত শক্তিশালীকরণ এবং চাপ বিতরণ প্রদান করে, যা এটিকে চাপ পাত্রের অগ্রভাগের জন্য আদর্শ করে তোলে

• উচ্চতর ক্ষয় প্রতিরোধ ক্ষমতা: সমুদ্রের জল, পিটিং, ক্রেভিস ক্ষয় এবং ক্লোরাইড স্ট্রেস ক্ষয় ক্র্যাকিংয়ের বিরুদ্ধে ব্যতিক্রমী প্রতিরোধ ক্ষমতা

• উচ্চতর শক্তি: ৭০/৩০ CuNi ৯০/১০ CuNi-এর চেয়ে ভাল শক্তি এবং ক্ষয় প্রতিরোধ ক্ষমতা প্রদান করে

• জৈবিক বৃদ্ধি প্রতিরোধ: তামার উপাদান স্বাভাবিকভাবেই সামুদ্রিক জৈবিক বৃদ্ধিকে বাধা দেয়

• চমৎকার ওয়েল্ডেবিলিটি: একক-পর্যায়ের আলফা কাঠামো চমৎকার ফ্যাব্রিকেশন বৈশিষ্ট্য সক্ষম করে

• ইনসুলেশন ক্লিয়ারেন্স: বর্ধিত ঘাড় প্রক্রিয়া প্ল্যান্ট অ্যাপ্লিকেশনগুলিতে ইনসুলেশনের জন্য ক্লিয়ারেন্স সরবরাহ করে

৫. কার্যাবলী

লং ওয়েল্ডিং নেক ফ্ল্যাঞ্জ পাইপিং সিস্টেমকে চাপ পাত্র, বয়লার এবং হিট এক্সচেঞ্জারের সাথে সংযোগ করার জন্য একটি স্থায়ী, শক্তিশালী বোল্টেড সংযোগ বিন্দু সরবরাহ করে। বর্ধিত ভারী-ওয়ালযুক্ত ঘাড়টি পাইপ বা পাত্রের অগ্রভাগের সাথে বাট-ওয়েল্ড করা হয়, একটি সমন্বিত কাঠামো তৈরি করে যা চাপকে সমানভাবে বিতরণ করে এবং সংযোগস্থলে চাপের ঘনত্ব কমিয়ে দেয়. ফ্ল্যাঞ্জ মুখটি একটি গ্যাসকেট ধারণ করে যাতে একটি ম্যাচিং ফ্ল্যাঞ্জের সাথে বোল্ট করা হলে একটি নির্ভরযোগ্য সিল নিশ্চিত করা যায়। স্ট্যান্ডার্ড ওয়েল্ড নেক ফ্ল্যাঞ্জের বিপরীতে, দীর্ঘ প্রকারটি পাইপের জন্য অনুপযুক্ত এবং প্রধানত প্রক্রিয়া প্ল্যান্ট অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়.

৬. ইনস্টলেশন নির্দেশাবলী

1. আনপ্যাকিং পরিদর্শন: ট্রানজিট ক্ষতির জন্য পরীক্ষা করুন; ASME B16.5 অনুযায়ী চিহ্নিতকরণ, মাত্রা এবং চাপ শ্রেণী যাচাই করুন

2. পৃষ্ঠ প্রস্তুতি: ডেডিকেটেড সরঞ্জাম ব্যবহার করে ওয়েল্ড বেভেল এবং সংলগ্ন এলাকা পরিষ্কার করুন; সমস্ত তেল, গ্রীস এবং দূষক অপসারণ করুন

3. সারিবদ্ধকরণ: ফ্ল্যাঞ্জ ঘাড়টি পাইপ বা পাত্রের অগ্রভাগের সাথে সঠিকভাবে সারিবদ্ধ করুন, সঠিক ফিট-আপ নিশ্চিত করুন

4. ওয়েল্ডিং: অনুমোদিত WPS এবং প্রত্যয়িত ওয়েল্ডারদের সাথে বাট-ওয়েল্ড সম্পাদন করুন। ম্যাচিং ফিলার মেটাল সহ GTAW (TIG) প্রক্রিয়া ব্যবহার করুন। প্রিহিট সাধারণত প্রয়োজন হয় না; ইন্টারপাস তাপমাত্রা ≤১৫০°C। পোস্ট-ওয়েল্ড হিট ট্রিটমেন্টের প্রয়োজন নেই

5. গ্যাসকেট ইনস্টলেশন: ফ্ল্যাঞ্জ মুখে একটি উপযুক্ত গ্যাসকেট (যেমন, স্পাইরাল উন্ড, PTFE) রাখুন

6. বোল্টিং: প্রস্তাবিত টর্ক মান পর্যন্ত একটি ক্রস-টর্ক সিকোয়েন্সে বোল্ট ইনস্টল করুন এবং শক্ত করুন

7. হাইড্রোটেশট: পরীক্ষার চাপ = ১.৫ × ডিজাইন চাপ; পরিবেষ্টিত তাপমাত্রা ৫°C এর নিচে নয়

৭. সতর্কতা

• পরিচ্ছন্নতা: কার্বন স্টিল ফ্যাব্রিকেশনের চেয়ে উচ্চতর পরিচ্ছন্নতার প্রয়োজন; দূষণ রোধ করতে ডেডিকেটেড সরঞ্জাম ব্যবহার করুন

• তাপমাত্রা সীমা: জলীয় ক্ষয় পরিষেবার জন্য, ৩০০°C এর উপরের তাপমাত্রার জন্য সিস্টেমের অবস্থা যাচাই করুন

• ওয়েল্ডিং হিট ইনপুট: CuNi গলিত একটি অক্সাইড ফিল্ম সহ ধীরগতির হয়; উপযুক্ত অ্যাম্পারেজ নিয়ন্ত্রণ প্রয়োজন

• মাধ্যম সামঞ্জস্যতা: শক্তিশালী অক্সিডাইজিং অ্যাসিড (যেমন, নাইট্রিক অ্যাসিড) বা অ্যামোনিয়া সিস্টেমের সাথে ব্যবহারের জন্য সুপারিশ করা হয় না

• বোল্টিং টর্ক: গ্যাসকেট ক্ষতি বা ফ্ল্যাঞ্জ বিকৃতি রোধ করতে প্রস্তাবিত টর্ক অতিক্রম করবেন না

• গ্যাসকেট নির্বাচন: পরিষেবা মাধ্যম এবং চাপ/তাপমাত্রা অবস্থার সাথে সামঞ্জস্যপূর্ণ গ্যাসকেট উপাদান নির্বাচন করুন

৮. শিপিং ও ডেলিভারি

• সাধারণ ডেলিভারি সময় সাধারণত ১৫-৩০ দিন, অর্ডার পরিমাণ, চাপ শ্রেণী এবং স্পেসিফিকেশন প্রাপ্যতার উপর নির্ভর করে

৯. পেমেন্টের শর্তাবলী

• সাধারণ আন্তর্জাতিক পেমেন্ট পদ্ধতিগুলির মধ্যে রয়েছে T/T (টেলিগ্রাফিক ট্রান্সফার) এবং L/C অ্যাট সাইট (লেটার অফ ক্রেডিট)

১০. প্যাকেজিং

• পণ্যগুলি নিরাপদে প্লাইউড কেস বা কাঠের ক্রেট মধ্যে প্যাক করা হয় অভ্যন্তরীণ কুশনিং সহ নিরাপদ পরিবহন নিশ্চিত করতে এবং ট্রানজিট চলাকালীন ক্ষতি প্রতিরোধ করতে

১১. বিক্রয়োত্তর / ফেরত ও ওয়ারেন্টি নীতি

• সমস্ত পণ্য চালানের আগে কঠোর মান পরিদর্শন করা হয়, সাথে মিল টেস্ট সার্টিফিকেট (EN ১০২০৪ ৩.১/৩.২) উপলব্ধ

• PMI এবং তৃতীয় পক্ষের পরিদর্শন (ABS, DNV, CCS, LR, BV, ইত্যাদি) অনুরোধে উপলব্ধ

• মানের সমস্যা হলে, আসল প্যাকেজিং বজায় রাখুন এবং প্রাসঙ্গিক ছবি বা তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন সরবরাহ করুন

• নির্দিষ্ট ফেরত, বিনিময় এবং ওয়ারেন্টি শর্তাবলী চূড়ান্ত বিক্রয় চুক্তি চুক্তির অধীন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

১. আপনি কি ট্রেডিং কোম্পানি নাকি প্রস্তুতকারক?
    আমরা প্রস্তুতকারক, আপনি সার্টিফিকেশন দেখতে পারেন।
২. আপনার ডেলিভারি সময় কত?
    সাধারণত এটি ৫-১০ দিন যদি পণ্যগুলি স্টকে থাকে। অথবা এটি ১৫-২০ দিন যদি পণ্যগুলি স্টকে না থাকে, এটি পরিমাণের উপর নির্ভর করে।
৩. আপনি কি নমুনা সরবরাহ করেন? এটি কি বিনামূল্যে নাকি অতিরিক্ত?
    হ্যাঁ, আমরা বিনামূল্যে নমুনা সরবরাহ করতে পারি তবে ফ্রেইটের খরচ বহন করতে হবে।
৪. আপনার পেমেন্টের শর্তাবলী কি?
    পেমেন্ট=১০০০ মার্কিন ডলার, ৫০% T/T অগ্রিম, চালানের আগে ব্যালেন্স।
