১-১/২" SCH10 ANSI B16.9 ডুপ্লেক্স ২৫০৭ ৯০ ডিগ্রি এলআর এলবো ইন্ডাস্ট্রিয়াল পাইপ ফিটিং

1-1/2" SCH10 ANSI B16.9 ডুপ্লেক্স 2507 90 ডিগ্রি LR এলবো ইন্ডাস্ট্রিয়াল পাইপ ফিটিং

1. পণ্যের বিবরণ

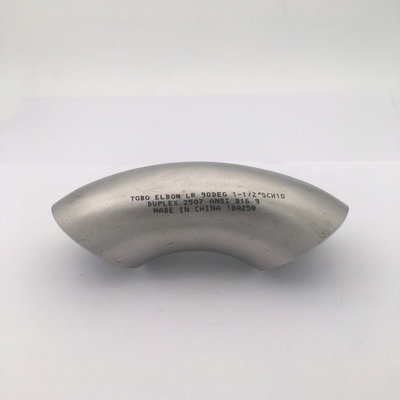

এই পণ্যটি একটি 90-ডিগ্রী লং রেডিয়াস (LR) বাট-ওয়েল্ডিং এলবো যা তৈরি করা হয়েছে সুপার ডুপ্লেক্স স্টেইনলেস স্টিল 2507 (UNS S32750) অনুসারে ANSI/ASME B16.9পণ্যগুলি নিরাপদে প্যাক করা হয় ASTM A815 মান . সুপার ডুপ্লেক্স 2507 একটি উচ্চ-মিশ্রিত ডুপ্লেক্স স্টেইনলেস স্টিল যার দ্বৈত-পর্যায়ের মাইক্রোস্ট্রাকচার প্রায় 50% ফেরাইট এবং 50% অস্টেনাইট, যা একটি PREN মান 40 এর বেশি. LR ডিজাইনটিতে বক্রতার ব্যাসার্ধ রয়েছে যা পাইপের ব্যাসের 1.5 গুণ (R = 1.5D), ন্যূনতম চাপ হ্রাস সহ মসৃণ তরল প্রবাহ নিশ্চিত করে. এই 1-1/2" SCH10 ফিটিংটি স্থায়ী বাট-ওয়েল্ড সংযোগের জন্য ডিজাইন করা হয়েছে যা অত্যন্ত শক্তিশালী এবং ক্ষয় প্রতিরোধী শিল্প পাইপিং সিস্টেমের জন্য প্রয়োজন.

2. মূল পণ্যের প্যারামিটার

3. প্রয়োগ / ব্যবহার

এই 90° LR এলবো অত্যন্ত আক্রমণাত্মক এবং উচ্চ-চাপের পরিবেশের জন্য আদর্শ:

• তেল ও গ্যাস: অফশোর প্ল্যাটফর্ম, সাবসি পাওয়ার পাইপিং সিস্টেম, ওয়েলহেড সংযোগ, সমুদ্রের জল ইনজেকশন লাইন

• রাসায়নিক প্রক্রিয়াকরণ: ক্লোরাইডযুক্ত অ্যাসিড, হিট এক্সচেঞ্জার, উচ্চ-চাপের প্রক্রিয়া লাইন

• সামুদ্রিক ও ডিস্যালিনেশন: সমুদ্রের জল পাইপিং, রিভার্স অসমোসিস সিস্টেম, ব্রাইন হ্যান্ডলিং

• বিদ্যুৎ উৎপাদন: কুলিং ওয়াটার সিস্টেম, কনডেন্সার পাইপিং

• পাল্প ও কাগজ: ব্লিচিং লাইন, ডাইজেস্টার

• টক গ্যাস সার্ভিস: NACE MR0175 অনুবর্তী অ্যাপ্লিকেশন

4. সুবিধা

• উচ্চতর শক্তি: ইয়েল্ড শক্তি (550 MPa) প্রায় 316L এর 2.5 থেকে 3 গুণ, পাতলা দেয়াল এবং হালকা পাইপিং সিস্টেম সক্ষম করে

• অসাধারণ ক্ষয় প্রতিরোধ ক্ষমতা: PREN 41-43 পিটিং, ক্রেভিস ক্ষয় এবং ক্লোরাইড স্ট্রেস ক্ষয় ক্র্যাকিং (SCC) এর বিরুদ্ধে চমৎকার প্রতিরোধ ক্ষমতা প্রদান করে

• 2205 এর চেয়ে উন্নত: ক্ষয় প্রতিরোধ ক্ষমতা এবং যান্ত্রিক শক্তি উভয় ক্ষেত্রেই স্ট্যান্ডার্ড ডুপ্লেক্স 2205 কে ছাড়িয়ে যায়

• লং রেডিয়াস ডিজাইন: R=1.5D চাপ হ্রাস, টার্বুলেন্স এবং ক্ষয় কমিয়ে দেয়

• চমৎকার ওয়েল্ডেবিলিটি: স্ট্যান্ডার্ড ওয়েল্ডিং পদ্ধতির সাথে সামঞ্জস্যপূর্ণ; ওয়েল্ডের পরে সমাধান অ্যানিলিং প্রয়োজন

• প্রশস্ত তাপমাত্রা পরিসীমা: -50°C থেকে 300°C পর্যন্ত বৈশিষ্ট্য বজায় রাখে

5. কার্যাবলী

90° LR এলবো ন্যূনতম চাপ হ্রাস সহ একটি পাইপিং সিস্টেমে তরল প্রবাহের দিক 90 ডিগ্রি পরিবর্তন করে. লং রেডিয়াস ডিজাইন (R=1.5D) প্রবাহ প্রতিরোধ, টার্বুলেন্স এবং ক্ষয় কমিয়ে দেয়, এটিকে উচ্চ-গতি এবং ক্ষয়কারী মিডিয়া অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে। বাট-ওয়েল্ড সংযোগটি গুরুত্বপূর্ণ পরিষেবা পরিবেশের জন্য উচ্চ কাঠামোগত অখণ্ডতা সহ একটি স্থায়ী, লিক-প্রুফ জয়েন্ট সরবরাহ করে।

6. ইনস্টলেশন নির্দেশাবলী

1. আনপ্যাকিং পরিদর্শন: ট্রানজিট ক্ষতির জন্য পরীক্ষা করুন; ASME B16.9 অনুযায়ী মার্কিং, মাত্রা এবং উপাদান সার্টিফিকেশন যাচাই করুন

2. পৃষ্ঠ প্রস্তুতি: ডেডিকেটেড স্টেইনলেস স্টিল সরঞ্জাম ব্যবহার করে ওয়েল্ড বেভেল এবং সংলগ্ন এলাকা পরিষ্কার করুন; সমস্ত তেল, গ্রীস এবং দূষক অপসারণ করুন

3. সারিবদ্ধকরণ: সংযোগকারী পাইপের সাথে এলবো সঠিকভাবে সারিবদ্ধ করুন, সঠিক ফিট-আপ নিশ্চিত করুন। সর্বোচ্চ অনুমোদিত মিস্যালাইনমেন্ট: দেয়ালের পুরুত্বের 10%, 1.5 মিমি এর বেশি নয়

4. ট্যাক ওয়েল্ডিং: অ্যাসেম্বলিটি ধরে রাখার জন্য ন্যূনতম ট্যাক ওয়েল্ড প্রয়োগ করুন; চূড়ান্ত ওয়েল্ডিংয়ের আগে পুঙ্খানুপুঙ্খভাবে পরিষ্কার করুন

5. ওয়েল্ডিং: অনুমোদিত WPS এবং প্রত্যয়িত ওয়েল্ডারদের সাথে বাট-ওয়েল্ড সম্পাদন করুন। সুপার ডুপ্লেক্স 2507 এর জন্য, কঠোর তাপ ইনপুট নিয়ন্ত্রণ অপরিহার্য. ইন্টারমেটালিক ফেজ গঠন রোধ করতে ম্যাচিং ফিলার মেটাল (যেমন, ER2594) সহ GTAW বা SMAW ব্যবহার করুন। শিল্ডিং গ্যাস: 100% আর্গন বা Ar-He মিশ্রণ। ইন্টারপাস তাপমাত্রা বজায় রাখতে হবে ≤150°C ইন্টারমেটালিক ফেজ গঠন রোধ করতে

6. পোস্ট-ওয়েল্ড ট্রিটমেন্ট: 1025-1125°C তাপমাত্রায় সমাধান অ্যানিলিং এবং জল কোয়েনচিং প্রয়োজন ডুপ্লেক্স কাঠামো এবং ক্ষয় প্রতিরোধ ক্ষমতা পুনরুদ্ধার করতে

7. পরিদর্শন: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী NDT (PT/MT, UT, RT) সম্পাদন করুন। ASTM E562 অনুযায়ী ফেরাইট কন্টেন্ট যাচাইকরণ সুপারিশ করা হয়

7. সতর্কতা

• তাপমাত্রা সীমাবদ্ধতা: 300°C এর উপরে ব্যবহারের জন্য সুপারিশ করা হয় না; 250°C এর উপরে দীর্ঘায়িত এক্সপোজার ভঙ্গুরতা সৃষ্টি করতে পারেফেরাইট ভারসাম্য: ফেরাইট কন্টেন্ট 40-60% এর মধ্যে থাকে তা নিশ্চিত করুন

•  . অনুপযুক্ত তাপ চিকিৎসা আউট-অফ-স্পেক ফেরাইট অনুপাতের সবচেয়ে সাধারণ কারণইন্টারমেটালিক ফেজ সংবেদনশীলতা: সুপার ডুপ্লেক্স ওয়েল্ডগুলি সিগমা এবং চি ফেজ গঠনের প্রতি সংবেদনশীল; কঠোর তাপ ইনপুট নিয়ন্ত্রণ বাধ্যতামূলকপরিচ্ছন্নতা

• : কার্বন স্টিল ফ্যাব্রিকেশনের চেয়ে উচ্চতর পরিচ্ছন্নতার প্রয়োজন; দূষণ রোধ করতে ডেডিকেটেড সরঞ্জাম ব্যবহার করুনক্ষয় পরীক্ষা

• : ASTM A923 পদ্ধতি C (50°C তাপমাত্রায় ফেরিক ক্লোরাইড) পরীক্ষা ক্ষয় প্রতিরোধ ক্ষমতা যাচাই করার জন্য একটি স্ট্যান্ডার্ডপ্রভাব পরীক্ষা

• : গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলির জন্য সাধারণত -46°C তাপমাত্রায় নির্দিষ্ট করা হয়NACE সম্মতি

• : টক গ্যাস পরিষেবার জন্য, NACE MR0175 প্রয়োজনীয়তাগুলির সাথে সম্মতি নিশ্চিত করুন8. শিপিং ও ডেলিভারি

• স্ট্যান্ডার্ড ডেলিভারি সময় সাধারণত 15-30 দিন

 স্ট্যান্ডার্ড আকারের জন্য; বড় আকার এবং কাস্টম স্পেসিফিকেশনের জন্য বর্ধিত লিড টাইম প্রয়োজন হতে পারে

• 9. পেমেন্টের শর্তাবলীসাধারণ আন্তর্জাতিক পেমেন্ট পদ্ধতিগুলির মধ্যে রয়েছে T/T (টেলিগ্রাফিক ট্রান্সফার)

 এবং

• L/C দৃষ্টিতে (লেটার অফ ক্রেডিট)10. প্যাকেজিংপণ্যগুলি নিরাপদে প্যাক করা হয় প্লাইউড কেস

 বা

• কাঠের ক্রেট অভ্যন্তরীণ কুশনিং সহ নিরাপদ পরিবহন নিশ্চিত করতে এবং ট্রানজিটের সময় ক্ষতি প্রতিরোধ করতে11. বিক্রয়োত্তর / ফেরত ও ওয়ারেন্টি নীতিসমস্ত পণ্য চালানের আগে কঠোর মান পরিদর্শন করা হয়, সাথে মিল টেস্ট সার্টিফিকেট (EN 10204 3.1/3.2)

 উপলব্ধ

• বাধ্যতামূলক নথিপত্রের মধ্যে রয়েছে রসায়ন, যান্ত্রিক বৈশিষ্ট্য, ফেরাইট কন্টেন্ট এবং ক্ষয় পরীক্ষার ফলাফলতৃতীয় পক্ষের পরিদর্শন (ABS, DNV, CCS, LR, BV, ইত্যাদি) অনুরোধে উপলব্ধমানের সমস্যা হলে, আসল প্যাকেজিং বজায় রাখুন এবং প্রাসঙ্গিক ছবি বা তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন সরবরাহ করুন

• নির্দিষ্ট ফেরত, বিনিময় এবং ওয়ারেন্টি শর্তাবলী চূড়ান্ত বিক্রয় চুক্তি চুক্তির অধীন।

• ..

• প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

• 1. আপনি কি ট্রেডিং কোম্পানি নাকি প্রস্তুতকারক?

    আমরা প্রস্তুতকারক, আপনি সার্টিফিকেশন দেখতে পারেন।

2. আপনার ডেলিভারির সময় কত?

    সাধারণত এটি 5-10 দিন যদি পণ্যগুলি স্টকে থাকে। অথবা এটি 15-20 দিন যদি পণ্যগুলি স্টকে না থাকে, এটি পরিমাণের উপর নির্ভর করে।
3. আপনি কি নমুনা সরবরাহ করেন? এটি কি বিনামূল্যে নাকি অতিরিক্ত?
    হ্যাঁ, আমরা নমুনাটি বিনামূল্যে দিতে পারি তবে ফ্রেইটের খরচ বহন করতে হবে।
4. আপনার পেমেন্টের শর্তাবলী কি?
    পেমেন্ট

=1000USD, 50% T/T অগ্রিম, চালানের আগে ব্যালেন্স।
