ASTM A815 UNS S31803 ডুপ্লেক্স স্টেইনলেস স্টীল 2" উচ্চ চাপ পাইপলাইন সংযোগ ফ্ল্যাঞ্জ

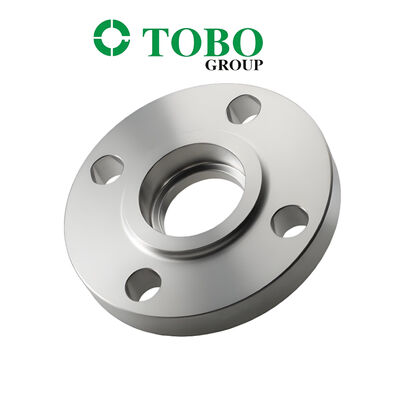

স্লিপ অন ফ্ল্যাঞ্জ ASTM A815 UNS S31803 ডুপ্লেক্স স্টেইনলেস স্টিল 2" উচ্চ চাপ পাইপলাইন সংযোগকারী ফ্ল্যাঞ্জ

1. পণ্যের বিবরণ

এই পণ্যটি একটি স্লিপ-অন (SO) ফ্ল্যাঞ্জ যা তৈরি করা হয়েছে UNS S31803 (ডুপ্লেক্স 2205 / F51) স্টেইনলেস স্টিল থেকে ASTM A81510. প্যাকেজিংASME B16.5 মান অনুযায়ী. UNS S31803 একটি ডুয়াল-ফেজ স্টেইনলেস স্টিল যার মাইক্রোস্ট্রাকচার প্রায় 50% ফেরাইট এবং 50% অস্টেনাইট, যা স্ট্যান্ডার্ড 300-সিরিজ অস্টেনিটিক স্টেইনলেস স্টিলের যেমন 304L বা 316L এর প্রায় দ্বিগুণ ফলন শক্তি প্রদান করে এবং চমৎকার ক্ষয় প্রতিরোধ ক্ষমতা বজায় রাখে. একটি স্লিপ-অন ফ্ল্যাঞ্জ পাইপের প্রান্তে স্লাইড করার জন্য ডিজাইন করা হয়েছে এবং তারপর দুটি ফিলেট ওয়েল্ড—একটি অভ্যন্তরীণ এবং একটি বাহ্যিক—দ্বারা সুরক্ষিত করা হয়, যা একটি শক্তিশালী, লিক-প্রুফ সংযোগ প্রদান করে. এই 2" ফ্ল্যাঞ্জটি মাঝারি থেকে উচ্চ চাপের প্রয়োগের জন্য উপযুক্ত এবং চাহিদাযুক্ত শিল্প পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

2. মূল পণ্যের প্যারামিটার

3. প্রয়োগ / ব্যবহার

এই স্লিপ-অন ফ্ল্যাঞ্জটি উচ্চ-চাপ এবং ক্ষয়কারী তরল সিস্টেমের জন্য আদর্শ:

• তেল ও গ্যাস: অফশোর প্ল্যাটফর্ম, সাবসি পাইপিং, উচ্চ-চাপ প্রক্রিয়া লাইন

• রাসায়নিক প্রক্রিয়াকরণ: ক্লোরাইড-যুক্ত অ্যাসিড, ব্রাইন পরিষেবা, হিট এক্সচেঞ্জার

• লবণাক্তকরণ প্ল্যান্ট: উচ্চ-চাপ সমুদ্রের জল গ্রহণ এবং RO ফিড পাইপিং

• সামুদ্রিক প্রকৌশল: সমুদ্রের জল পাইপিং সিস্টেম, জাহাজ নির্মাণ

• বিদ্যুৎ উৎপাদন: শীতল জল ব্যবস্থা, উচ্চ-তাপমাত্রা পরিষেবা

• পাল্প এবং কাগজ: ব্লিচিং লাইন, ডাইজেস্টার সিস্টেম

4. সুবিধা

• চমৎকার শক্তি: ফলন শক্তি প্রায় দ্বিগুণ 316L অস্টেনিটিক স্টিলের তুলনায়, যা পাতলা প্রাচীর ডিজাইন এবং ওজন হ্রাস সক্ষম করে

• চমৎকার ক্ষয় প্রতিরোধ ক্ষমতা: PREN ~34-36 পিটিং, ক্রেভিস ক্ষয় এবং ক্লোরাইড স্ট্রেস ক্ষয় ক্র্যাকিংয়ের বিরুদ্ধে চমৎকার প্রতিরোধ ক্ষমতা প্রদান করে

• স্লিপ-অন সরলতা: ইনস্টল করা সহজ; ফ্ল্যাঞ্জটি ওয়েল্ডিংয়ের আগে বোল্ট-হোল অ্যালাইনমেন্টের জন্য ঘোরানো যেতে পারে

• সাশ্রয়ী: ওয়েল্ড নেক ফ্ল্যাঞ্জের তুলনায় কম প্রাথমিক খরচ; আরও অর্থনৈতিক ইনস্টলেশন

• ভাল ওয়েল্ডেবিলিটি: স্ট্যান্ডার্ড ওয়েল্ডিং পদ্ধতির সাথে সামঞ্জস্যপূর্ণ; ওয়েল্ডের পরে সমাধান অ্যানিলিং সুপারিশ করা হয়

5. কার্যাবলী

স্লিপ-অন ফ্ল্যাঞ্জ একটি পাইপিং সিস্টেমে পাইপ, ভালভ বা সরঞ্জাম সংযোগের জন্য একটি বোল্টেড সংযোগ বিন্দু সরবরাহ করে. ফ্ল্যাঞ্জটি পাইপের প্রান্তে স্লাইড করে এবং ভিতরে ও বাইরে উভয় দিকে ফিলেট ওয়েল্ড দ্বারা সুরক্ষিত করা হয়, যা একটি শক্তিশালী, লিক-প্রুফ জয়েন্ট তৈরি করে. ফ্ল্যাঞ্জ ফেস একটি গ্যাসকেট ধারণ করে যাতে একটি ম্যাচিং ফ্ল্যাঞ্জের সাথে বোল্ট করা হলে একটি নির্ভরযোগ্য সিল নিশ্চিত করা যায়।

6. ইনস্টলেশন নির্দেশাবলী

1. আনপ্যাকিং পরিদর্শন: ট্রানজিট ক্ষতির জন্য পরীক্ষা করুন; ASME B16.5 অনুযায়ী মার্কিং এবং মাত্রা যাচাই করুন

2. পৃষ্ঠ প্রস্তুতি: ডেডিকেটেড টুল ব্যবহার করে পাইপের প্রান্ত এবং ফ্ল্যাঞ্জ বোর পরিষ্কার করুন; সমস্ত তেল, গ্রীস এবং দূষক অপসারণ করুন

3. অবস্থান নির্ধারণ: প্রয়োজনীয় অবস্থানে পাইপের উপর স্লিপ-অন ফ্ল্যাঞ্জটি স্লাইড করুন। অভ্যন্তরীণ ওয়েল্ডের জন্য স্থান দেওয়ার জন্য পাইপের প্রান্তটি ফ্ল্যাঞ্জ ফেস থেকে প্রায় পাইপের প্রাচীরের পুরুত্ব + 1/8" (3মিমি) পিছিয়ে রাখা উচিত

4. অ্যালাইনমেন্ট: ম্যাচিং উপাদানের সাথে বোল্ট হোলগুলি অ্যালাইন করার জন্য ফ্ল্যাঞ্জটি ঘোরান

5. ট্যাক ওয়েল্ডিং: ফ্ল্যাঞ্জটিকে জায়গায় ধরে রাখার জন্য চারপাশে কয়েকটি পয়েন্টে ট্যাক ওয়েল্ড প্রয়োগ করুন

6. চূড়ান্ত ওয়েল্ডিং: ফ্ল্যাঞ্জের ভিতরে এবং বাইরে উভয় দিকে ফিলেট ওয়েল্ডগুলি সম্পাদন করুন. ডুপ্লেক্স উপাদানের জন্য, কঠোর তাপ ইনপুট নিয়ন্ত্রণ অপরিহার্য। 1020-1100°C এ সমাধান অ্যানিলিং এবং তারপরে জল কোয়েনচিং প্রয়োজন ডুপ্লেক্স গঠন এবং ক্ষয় প্রতিরোধ ক্ষমতা বজায় রাখার জন্য

7. ওয়েল্ডের পরে: ওয়েল্ড এলাকা পরিষ্কার করুন; ভিজ্যুয়াল এবং PT/MT পরীক্ষা সুপারিশ করা হয়

8. বোল্টিং: গ্যাসকেট, বোল্ট ইনস্টল করুন এবং প্রস্তাবিত টর্ক মানে ক্রস-টর্ক সিকোয়েন্সে শক্ত করুন

7. সতর্কতা

• ফেরাইট ভারসাম্য: নিশ্চিত করুন যে ফেরাইট কন্টেন্ট আয়তনের মধ্যে 40-60% থাকে। অনুপযুক্ত তাপ চিকিৎসা অস্বাভাবিক ফেরাইট অনুপাতের সবচেয়ে সাধারণ কারণ

• তাপমাত্রা সীমাবদ্ধতা: 300°C এর উপরে বা -50°C এর নিচে ব্যবহারের জন্য সুপারিশ করা হয় না কারণ টাফনেস হ্রাস পায়পরিচ্ছন্নতা: কার্বন স্টিল ফ্যাব্রিকেশনের চেয়ে উচ্চতর পরিচ্ছন্নতার প্রয়োজন; দূষণ রোধ করতে ডেডিকেটেড টুল ব্যবহার করুন

• ওয়েল্ডিং গ্যাপ: ফ্ল্যাঞ্জ ফেসের ক্ষতি রোধ করতে 1/8" (3মিমি) সেটব্যাক গ্যাপ বাধ্যতামূলক

• বোল্টিং টর্ক: গ্যাসকেট ক্ষতি বা ফ্ল্যাঞ্জ বিকৃতি রোধ করতে প্রস্তাবিত টর্ক অতিক্রম করবেন না

• গ্যাসকেট নির্বাচন: পরিষেবা মাধ্যম এবং চাপ/তাপমাত্রা অবস্থার সাথে সামঞ্জস্যপূর্ণ গ্যাসকেট উপাদান নির্বাচন করুন

• গুণমান পরীক্ষা: PMI ASTM E1476 অনুযায়ী, UT ASTM A388 অনুযায়ী, PT/MT ASTM E165/E709 অনুযায়ী সুপারিশ করা হয়

• 8. শিপিং ও ডেলিভারিস্ট্যান্ডার্ড ডেলিভারি সময় সাধারণত

15-30 দিন

•  স্ট্যান্ডার্ড আকারের জন্য; বড় আকার এবং কাস্টম স্পেসিফিকেশনের জন্য বর্ধিত লিড টাইম লাগতে পারে9. পেমেন্ট শর্তাবলীসাধারণ আন্তর্জাতিক পেমেন্ট পদ্ধতিগুলির মধ্যে রয়েছে

T/T (টেলিগ্রাফিক ট্রান্সফার)

•  এবং L/C at sight (লেটার অফ ক্রেডিট)10. প্যাকেজিংপণ্যগুলি নিরাপদে

প্লাইউড কেস

•  বা কাঠের ক্রেট এ প্যাক করা হয় অভ্যন্তরীণ কুশনিং সহ নিরাপদ পরিবহন নিশ্চিত করতে এবং ট্রানজিট চলাকালীন ক্ষতি প্রতিরোধ করতে11. বিক্রয়োত্তর / ফেরত ও ওয়ারেন্টি নীতিচালানের আগে সমস্ত পণ্য কঠোর মান পরিদর্শন করা হয়, সাথে

মিল টেস্ট সার্টিফিকেট (EN 10204 3.1/3.2)

•  উপলব্ধতৃতীয় পক্ষের পরিদর্শন (ABS, DNV, CCS, LR, BV, ইত্যাদি) অনুরোধে উপলব্ধমানের সমস্যা হলে, আসল প্যাকেজিং বজায় রাখুন এবং প্রাসঙ্গিক ছবি বা তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন সরবরাহ করুন

• নির্দিষ্ট ফেরত, বিনিময় এবং ওয়ারেন্টি শর্তাবলী চূড়ান্ত বিক্রয় চুক্তি চুক্তির অধীন।

• প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

• 1. আপনি কি ট্রেডিং কোম্পানি নাকি প্রস্তুতকারক?

    আমরা প্রস্তুতকারক, আপনি সার্টিফিকেশন দেখতে পারেন।

2. আপনার ডেলিভারি সময় কতক্ষণ?
    সাধারণত এটি 5-10 দিন যদি পণ্যগুলি স্টকে থাকে। অথবা এটি 15-20 দিন যদি পণ্যগুলি স্টকে না থাকে, এটি পরিমাণের উপর নির্ভর করে।
3. আপনি কি নমুনা সরবরাহ করেন? এটি কি বিনামূল্যে নাকি অতিরিক্ত?
    হ্যাঁ, আমরা নমুনাটি বিনামূল্যে দিতে পারি তবে ফ্রেইটের খরচ বহন করতে হবে।
4. আপনার পেমেন্টের শর্তাবলী কি?
    পেমেন্ট

=1000USD, 50% T/T অগ্রিম, চালানের আগে ব্যালেন্স।
