CUNI স্লিপ অন ফ্ল্যাঞ্জ ASTM B466 UNS C71500 4 ইঞ্চি ASME B16.5

CUNI স্লিপ অন ফ্ল্যাঞ্জ ASTM B466 UNS C71500 4 ইঞ্চি ASME B165

1পণ্যের বর্ণনা

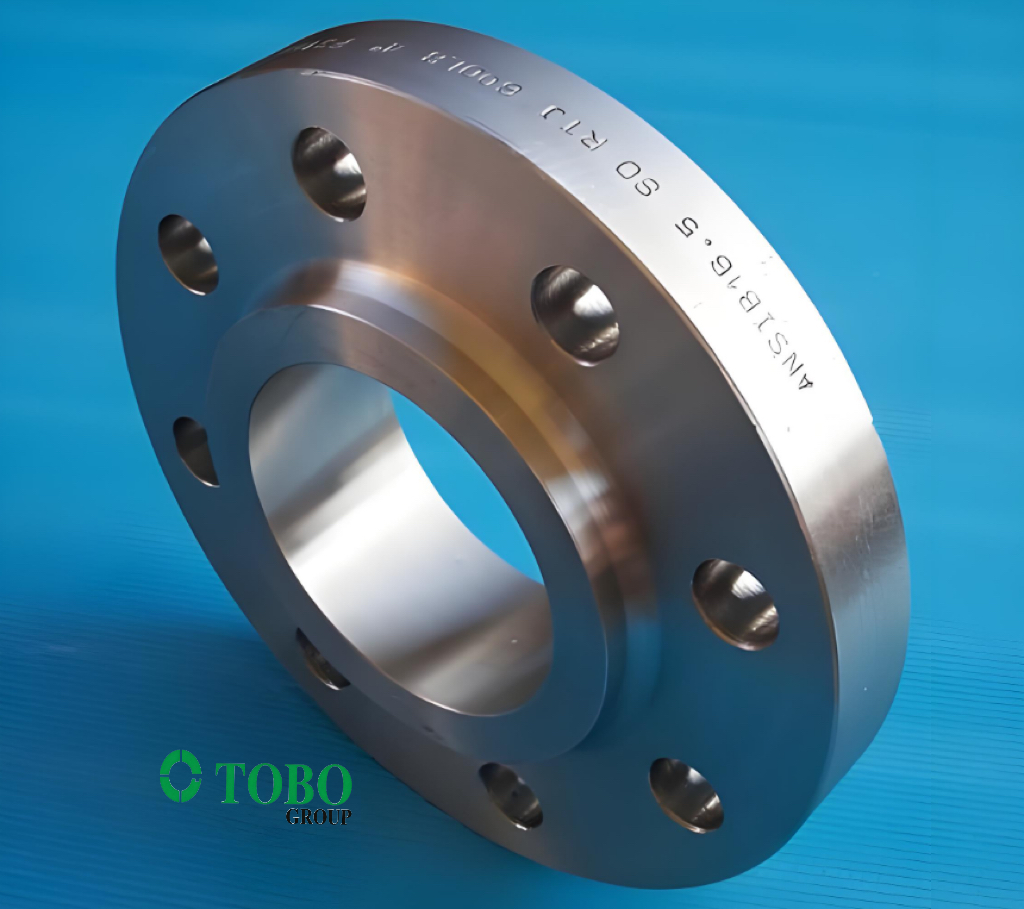

এই পণ্যটি একটি স্লিপ-অন (SO) ফ্ল্যাঞ্জ যাইউএনএস সি৭১৫০০(70/30 কপার-নিকেল খাদ / CuNi 70/30)এএসটিএম বি৪৬৬এবংএএসএমই বি১৬।5মানদণ্ডএটি CuNi30Fe1Mn বা Werkstoff Nr. 2 নামেও পরিচিত।0882, এই খাদটি প্রায় 70% তামা এবং 30% নিকেল নিয়ে গঠিত, যা শক্তি, জারা প্রতিরোধের এবং ক্ষয় প্রতিরোধের জন্য লোহা এবং ম্যাঙ্গানিজকে সামান্য যোগ করে. একটি স্লিপ-অন ফ্ল্যাঞ্জ পাইপ শেষ উপর স্লাইড করার জন্য ডিজাইন করা হয় এবং তারপর ভিতরে এবং বাইরে উভয় welded হয়, একটি শক্তিশালী, ফুটো-প্রমাণ সংযোগ প্রদানএই 4 ইঞ্চি ফ্ল্যাঞ্জটি নিম্ন থেকে মাঝারি চাপের অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত এবং সামুদ্রিক এবং সমুদ্রের পানির পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

2. মূল পণ্যের পরামিতি

3প্রয়োগ / ব্যবহার

এই স্লিপ-অন ফ্ল্যাঞ্জ সমুদ্রের জল এবং ক্ষয়কারী তরল সিস্টেমের জন্য আদর্শঃ

• সামুদ্রিক ও জাহাজ নির্মাণ: সমুদ্রের জল শীতল করার সিস্টেম, অগ্নিনির্বাপক জল লাইন, ব্যালাস্ট সিস্টেম

• অফশোর তেল ও গ্যাস: প্ল্যাটফর্ম পাইপিং, সমুদ্রতল অ্যাপ্লিকেশন, সমুদ্রের জল ইনজেকশন

• সিলিনেশন প্ল্যান্ট: সমুদ্রের জল গ্রহণ, বিপরীত অস্মোসিস ফিড লাইন, স্যালুন পুনরায় সঞ্চালন

• বিদ্যুৎ উৎপাদনকন্ডেনসার কুলিং ওয়াটার সিস্টেম, হিট এক্সচেঞ্জার

• রাসায়নিক প্রক্রিয়াকরণ: ক্লোরাইড ধারণকারী পরিবেশ, শীতল জল ইউনিট

4উপকারিতা

• উচ্চতর ক্ষয় প্রতিরোধের: সমুদ্রের জল, গর্ত, ফাট ক্ষয় এবং ক্লোরাইড স্ট্রেস ক্ষয় ক্ষয় প্রতিরোধের জন্য ব্যতিক্রমী প্রতিরোধের

• বায়োফাউলিং প্রতিরোধের: তামার মাত্রা সমুদ্রের জৈবিক বৃদ্ধিকে বাধাগ্রস্ত করে

• উচ্চতর শক্তি: 70/30 CuNi 90/10 CuNi এর চেয়ে ভাল শক্তি এবং ক্ষয় প্রতিরোধের প্রস্তাব দেয়

• খরচ-কার্যকর: স্লিপ-অন ডিজাইন ওয়েল্ড নেক ফ্ল্যাঞ্জের তুলনায় ইনস্টল করা সহজ এবং আরও অর্থনৈতিক

• ভাল ওয়েল্ডযোগ্যতা: এক-ফেজ আলফা কাঠামো অসামান্য উত্পাদন বৈশিষ্ট্য সক্ষম

5. ফাংশন

স্লিপ-অন ফ্ল্যাঞ্জ পাইপ, ভালভ বা সরঞ্জাম যোগ করার জন্য একটি বোল্টযুক্ত সংযোগ পয়েন্ট সরবরাহ করে। ফ্ল্যাঞ্জটি পাইপের শেষের উপর স্লাইড করে এবং অভ্যন্তর এবং বাইরের উভয় ক্ষেত্রেই ফিললেট ওয়েডস দ্বারা সুরক্ষিত থাকে,একটি শক্তিশালী গঠন, ফাঁস প্রতিরোধী জয়েন্ট. ফ্ল্যাঞ্জের মুখটি একটি জোড়া ফ্ল্যাঞ্জের সাথে বোল্ট করা হলে একটি নির্ভরযোগ্য সিলিং নিশ্চিত করার জন্য একটি গ্যাসকেট অন্তর্ভুক্ত করে।

6ইনস্টলেশনের নির্দেশাবলী

1. আনপ্যাকিং পরিদর্শন: ট্রানজিট ক্ষতির জন্য চেক করুন; ASME B16 অনুযায়ী চিহ্নিতকরণ এবং মাত্রা যাচাই করুন।5.

2. পৃষ্ঠের প্রস্তুতি: বিশেষ সরঞ্জাম ব্যবহার করে পাইপের শেষ এবং ফ্ল্যাঞ্জ খাঁজ পরিষ্কার করুন; সমস্ত তেল, চর্বি এবং দূষণকারী সরান।

3. অবস্থান নির্ধারণ: প্রয়োজনীয় অবস্থানে পাইপ উপর স্লিপ-অন ফ্ল্যাঞ্জ স্লাইড. পাইপ শেষ উত্থাপিত মুখ সীল পৃষ্ঠ সঙ্গে flush করা উচিত নয়.

4. সমন্বয়: বোল্ট গর্ত সমন্বয় করতে ফ্ল্যাঞ্জ ঘোরান সমন্বয় উপাদান.

5. ট্যাক ওয়েল্ডিং: ফ্ল্যাঞ্জের চারপাশে বেশ কয়েকটি পয়েন্টে ট্যাক ওয়েডস প্রয়োগ করুন যাতে এটি স্থানে থাকে.

6. ফাইনাল ওয়েল্ডিং: ফ্ল্যাঞ্জের ভিতরে এবং বাইরে উভয় ক্ষেত্রেই ফিললেট সোল্ডারগুলি সম্পাদন করুন. টিআইজি ওয়েল্ডিং সুপারিশ করা হয়.

7. ওয়েল্ডের পর: সুইডিং এলাকা পরিষ্কার করুন; সুইডিংয়ের পরে তাপ চিকিত্সার প্রয়োজন নেই।

8. বোল্টিং: গ্যাসকেট, বোল্ট ইনস্টল করুন এবং সুপারিশকৃত টর্ক মান পর্যন্ত ক্রস-টর্ক ক্রমে টানুন।

7সতর্কতা

• পরিচ্ছন্নতা: কার্বন ইস্পাত তৈরির চেয়ে উচ্চতর পরিচ্ছন্নতার প্রয়োজন; বিশেষ স্টেইনলেস স্টীল সরঞ্জাম ব্যবহার করুন।

• তাপমাত্রার সীমা: জলীয় ক্ষয় পরিষেবাতে, 300°C এর উপরে তাপমাত্রার জন্য সিস্টেমের অবস্থা যাচাই করুন.

• ঢালাইয়ের তাপ ইনপুট: CuNi পুল একটি অক্সাইড ফিল্ম সঙ্গে ধীর; উপযুক্ত amperage নিয়ন্ত্রণ প্রয়োজন।

• মাঝারি সামঞ্জস্য: শক্তিশালী অক্সিডাইজিং অ্যাসিড (যেমন, নাইট্রিক এসিড) বা অ্যামোনিয়া সিস্টেমের সাথে ব্যবহারের জন্য সুপারিশ করা হয় না।

• বোল্টিং টর্চ: গ্যাসকেট ক্ষতি বা ফ্ল্যাঞ্জ বিকৃতি রোধ করার জন্য প্রস্তাবিত টর্চ অতিক্রম করবেন না।

• গ্যাসেট নির্বাচন: সার্ভিস মিডিয়াম এবং চাপ/তাপমাত্রার অবস্থার সাথে সামঞ্জস্যপূর্ণ গ্যাসকেট উপাদান নির্বাচন করুন।

8. শিপিং & ডেলিভারি

• স্ট্যান্ডার্ড ডেলিভারি সময় সাধারণত১৫-৩০ দিন, অর্ডার পরিমাণ, চাপ শ্রেণি এবং স্পেসিফিকেশন উপলব্ধতা সাপেক্ষে.

9অর্থ প্রদানের শর্তাবলী

• সাধারণ আন্তর্জাতিক পেমেন্ট পদ্ধতিগুলির মধ্যে রয়েছেঃটি/টি (টেলিগ্রাফিক ট্রান্সফার)এবংL/C on sight (Letter of Credit) (দেখার সময় এল/সি).

10প্যাকেজিং

• পণ্যগুলি নিরাপদে প্যাকেজ করা হয়প্লাইউড কেসঅথবাকাঠের বাক্সনিরাপদ পরিবহন নিশ্চিত করতে এবং ট্রানজিট চলাকালীন ক্ষতি রোধ করতে অভ্যন্তরীণ মোচিং সহ.

11বিক্রির পর / রিটার্ন ও ওয়ারেন্টি নীতি

• সমস্ত পণ্য চালানের আগে কঠোর মান পরিদর্শন করা হয়,মিল টেস্ট সার্টিফিকেট (EN 10204 3.1/3.2)উপলব্ধ.

• তৃতীয় পক্ষের পরিদর্শন (ABS, DNV, CCS, LR, BV, ইত্যাদি) অনুরোধে উপলব্ধ.

• মানের সমস্যা হলে, মূল প্যাকেজিং সংরক্ষণ করুন এবং প্রাসঙ্গিক ছবি বা তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন সরবরাহ করুন।

• নির্দিষ্ট রিটার্ন, এক্সচেঞ্জ এবং ওয়ারেন্টি শর্তাবলী চূড়ান্ত বিক্রয় চুক্তি চুক্তির সাপেক্ষে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

1আপনি ট্রেডিং কোম্পানি নাকি নির্মাতা?
আমরা প্রস্তুতকারক, আপনি সার্টিফিকেশন দেখতে পারেন।
2আপনার ডেলিভারি সময় কত?
সাধারণত পণ্য স্টক থাকলে এটি 5-10 দিন। অথবা পণ্য স্টক না থাকলে এটি 15-20 দিন, এটি পরিমাণ অনুযায়ী।
3আপনি কি নমুনা দিচ্ছেন, বিনামূল্যে নাকি অতিরিক্ত?
হ্যাঁ, আমরা বিনামূল্যে চার্জ জন্য নমুনা অফার করতে পারে কিন্তু মালবাহী খরচ দিতে হবে।
4আপনার পেমেন্টের শর্তাবলী কি?
পেমেন্ট <=1000USD, 100% অগ্রিম. পেমেন্ট>=1000USD, 50% T/T অগ্রিম, শিপিংয়ের আগে ব্যালেন্স.
