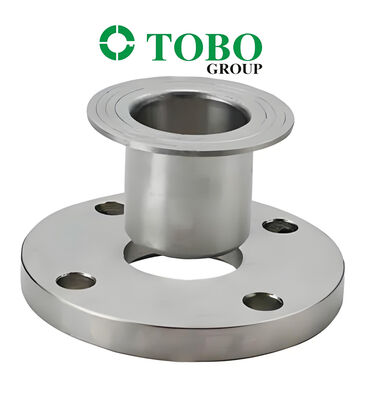

ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ ASTM A815 UNS S31803 ডুপ্লেক্স স্টেইনলেস স্টিল 2" ASME B16.5

ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ ASTM A815 UNS S31803 ডুপ্লেক্স স্টেইনলেস স্টীল 25

1পণ্যের বর্ণনা

এই পণ্যটি একটি ল্যাপ জয়েন্ট (এলজে) ফ্ল্যাঞ্জ যাইউএনএস S31803(Duplex 2205 / F51) স্টেইনলেস স্টীলএএসটিএম এ৮১৫এবংএএসএমই বি১৬।5মানদণ্ড. একটি ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ (এছাড়াও একটি "লস ফ্ল্যাঞ্জ" বলা হয়) একটি সমর্থন ফ্ল্যাঞ্জ এবং একটি stub শেষ গঠিত একটি দুই অংশ সমাবেশ. স্টাব শেষ পাইপ থেকে butt-welded হয়, এবং কোমর যৌগিক flange স্লিপ স্টাব শেষ উপরফ্ল্যাঞ্জ নিজেইনাসরাসরি পাইপ বা স্টাব শেষ সংযুক্ত, এটি অবাধে ঘোরানোর অনুমতি দেয়ইউএনএস এস ৩১৮০৩ একটি দ্বি-ফেজ স্টেইনলেস স্টীল যার মাইক্রোস্ট্রাকচার প্রায় ৫০% অস্টেনাইট এবং ৫০% ফেরাইট।যা স্ট্যান্ডার্ড ৩০০ সিরিজের অস্টেনাইটিক স্টেইনলেস স্টীল যেমন ৩০৪/৩১৬এল এর তুলনায় প্রায় দ্বিগুণ শক্ত. এই 2 "ফ্ল্যাঞ্জটি ঘন ঘন বিচ্ছিন্নকরণ, সারিবদ্ধতার নমনীয়তা এবং উচ্চ জারা প্রতিরোধের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।

2. মূল পণ্যের পরামিতি

3প্রয়োগ / ব্যবহার

এই ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ ক্ষয়কারী পরিবেশ এবং ঘন ঘন রক্ষণাবেক্ষণের প্রয়োজন সিস্টেমের জন্য আদর্শঃ

• তেল ও গ্যাস: অফশোর প্ল্যাটফর্ম, সমুদ্রের নিচে পাইপিং, রাসায়নিক ইনজেকশন লাইন

• রাসায়নিক প্রক্রিয়াকরণ: ক্লোরাইড ধারণকারী প্রক্রিয়া প্রবাহ, এসিড সেবা

• মেরিন ইঞ্জিনিয়ারিং: সমুদ্র জলের পাইপিং সিস্টেম, জাহাজ নির্মাণ, নিষ্কাশন উদ্ভিদ

• বিদ্যুৎ উৎপাদন: শীতল জল সিস্টেম, তাপ এক্সচেঞ্জার

• পলস এবং কাগজ: ব্লিচিং লাইন, ডাইজেস্টার সিস্টেম

• কম চাপের এবং বড় ব্যাসের পাইপ: ২৪ ইঞ্চির বেশি আকার সাধারণত ল্যাপ জয়েন্ট হিসাবে তৈরি করা হয়

4উপকারিতা

• ঘোরানো ফ্ল্যাঞ্জ ডিজাইন: ব্যাকিং ফ্ল্যাঞ্জ অবাধে ঘোরাতে পারে, এমনকি পাইপ ভুল সমন্বয় করা হয় যখন বোল্ট গর্ত সহজ সারিবদ্ধ করার অনুমতি দেয়

• খরচ-কার্যকর: কেবলমাত্র স্টাব শেষটি ডুপ্লেক্স স্টেইনলেস স্টিলের তৈরি করা দরকার; সমর্থন ফ্ল্যাঞ্জটি কম খরচে কার্বন স্টিল থেকে তৈরি করা যেতে পারে, সামগ্রিক সিস্টেমের ব্যয় উল্লেখযোগ্যভাবে হ্রাস করে

• শ্রেষ্ঠ শক্তি: 316L অস্টেনাইটিক স্টিলের তুলনায় প্রায় দ্বিগুণ শক্তি, যা পাতলা দেয়ালের নকশা সক্ষম করে

• দুর্দান্ত ক্ষয় প্রতিরোধের: PREN ~34-36 গর্ত, ফাট জারা এবং ক্লোরাইড চাপ জারা ফাটল অসামান্য প্রতিরোধের প্রদান করে

• সহজ রক্ষণাবেক্ষণ: পাইপলাইন পরিদর্শন এবং পরিষ্কারের জন্য ল্যাপ জয়েন্ট ডিজাইন কাটা বা ওয়েল্ডিং ছাড়াই দ্রুত বিচ্ছিন্ন এবং পুনরায় একত্রিত করার অনুমতি দেয়

5. ফাংশন

ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ একটি পাইপিং সিস্টেমের পাইপ, ভালভ বা সরঞ্জাম যোগ করার জন্য একটি detachable, ফুটো-প্রমাণ bolted সংযোগ বিন্দু প্রদান করে. স্টাব শেষ পাইপ থেকে butt-welded হয়, এবং ব্যাকিং ফ্ল্যাঞ্জ এটি উপর স্লিপ, বোল্ট-হোল সারিবদ্ধতা জন্য ফ্ল্যাঞ্জ অবাধে ঘোরাতে অনুমতি দেয়. ফ্ল্যাঞ্জের মুখটি একটি নির্ভরযোগ্য সিলিং নিশ্চিত করার জন্য একটি গ্যাসকেটকে অন্তর্ভুক্ত করে যখন এটি একটি জোড়া ফ্ল্যাঞ্জের সাথে বোল্ট করা হয়। এই নকশাটি ঘন ঘন রক্ষণাবেক্ষণ, পরিষ্কারের প্রয়োজন,অথবা উপাদান প্রতিস্থাপন.

6ইনস্টলেশনের নির্দেশাবলী

1. আনপ্যাকিং পরিদর্শন: ট্রানজিট ক্ষতির জন্য চেক করুন; ASME B16 অনুযায়ী চিহ্নিতকরণ এবং মাত্রা যাচাই করুন।5

2. পৃষ্ঠের প্রস্তুতি: বিশেষ সরঞ্জাম ব্যবহার করে স্টাব শেষ ঢালাই bevel এবং সংলগ্ন এলাকা পরিষ্কার; সব তেল, চর্বি এবং দূষণকারী অপসারণ

3. স্টাব এন্ড ওয়েল্ডিং: শংসাপত্র প্রাপ্ত ওয়েল্ডারদের সাথে অনুমোদিত ডাব্লুপিএস অনুসরণ করে পাইপের শেষের দিকে স্টপ-ওয়েল্ড করুন। ডুপ্লেক্স উপকরণগুলির জন্য, কঠোর তাপ ইনপুট নিয়ন্ত্রণ অপরিহার্য।ডুপ্লেক্স কাঠামো এবং জারা প্রতিরোধের বজায় রাখার জন্য 1020-1100 °C এ সমাধান গলানো এবং তারপরে জল quenching প্রয়োজন

4. ফ্ল্যাঞ্জ সমাবেশ: স্টপ শেষ উপর lap জয়েন্ট সমর্থন ফ্ল্যাঞ্জ স্লাইড

5. গ্যাসেট ইনস্টলেশন: ফ্ল্যাঞ্জের মুখের উপর একটি উপযুক্ত গ্যাসেট (যেমন, স্পাইরাল রান, পিটিএফই) স্থাপন করুন

6. বোল্টিং: সমর্থন ফ্ল্যাঞ্জ অবাধে ঘোরানো দ্বারা বোল্ট গর্ত সারিবদ্ধ, বোল্ট ইনস্টল করুন, এবং সুপারিশ টর্ক মান একটি ক্রস-টর্ক ক্রম tighten

7. হাইড্রোটেস্ট: পরীক্ষার চাপ = ১.৫ × ডিজাইন চাপ; পরিবেষ্টিত তাপমাত্রা ৫°C এর নিচে নয়

7সতর্কতা

• ফেরিট ব্যালেন্স: ফেরাইটের পরিমাণ ভলিউম অনুযায়ী ৪০-৬০% এর মধ্যে থাকা নিশ্চিত করুন। ভুল তাপ চিকিত্সা স্পেসের বাইরে ফেরাইট অনুপাতের সবচেয়ে সাধারণ কারণ।

• তাপমাত্রা সীমাবদ্ধতা: 300°C এর উপরে বা -50°C এর নিচে ব্যবহারের জন্য সুপারিশ করা হয় না কারণ হ্রাসপ্রাপ্ত দৃঢ়তা

• পরিচ্ছন্নতা: কার্বন ইস্পাত তৈরির চেয়ে উচ্চতর পরিচ্ছন্নতার প্রয়োজন; দূষণ রোধে বিশেষ সরঞ্জাম ব্যবহার করুন

• বোল্টিং টর্চ: গ্যাসকেট ক্ষতি বা ফ্ল্যাঞ্জ বিকৃতি প্রতিরোধ করার জন্য প্রস্তাবিত টর্ক অতিক্রম করবেন না

• গ্যাসেট নির্বাচন: সার্ভিস মিডিয়াম এবং চাপ/তাপমাত্রা অবস্থার সাথে সামঞ্জস্যপূর্ণ গ্যাসকেট উপাদান নির্বাচন করুন

• স্টাব শেষ সামঞ্জস্য: নিশ্চিত করুন যে স্টাব শেষ টাইপ (এ, বি, বা সি) ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ নকশা মেলে

8. শিপিং & ডেলিভারি

• স্ট্যান্ডার্ড ডেলিভারি সময় সাধারণত১৫-৩০ দিনস্ট্যান্ডার্ড আকারের জন্য; বড় আকার এবং কাস্টম স্পেসিফিকেশনের জন্য দীর্ঘতর সময় প্রয়োজন হতে পারে

9অর্থ প্রদানের শর্তাবলী

• সাধারণ আন্তর্জাতিক পেমেন্ট পদ্ধতিগুলির মধ্যে রয়েছেঃটি/টি (টেলিগ্রাফিক ট্রান্সফার)এবংL/C on sight (Letter of Credit) (দেখার সময় এল/সি)

10প্যাকেজিং

• পণ্যগুলি নিরাপদে প্যাকেজ করা হয়প্লাইউড কেসঅথবাকাঠের বাক্সনিরাপদ পরিবহন নিশ্চিত করতে এবং ট্রানজিট চলাকালীন ক্ষতি রোধ করতে অভ্যন্তরীণ মোচিং সহ

11বিক্রির পর / রিটার্ন ও ওয়ারেন্টি নীতি

• সমস্ত পণ্য চালানের আগে কঠোর মান পরিদর্শন করা হয়,মিল টেস্ট সার্টিফিকেট (EN 10204 3.1/3.2)ফেরিট সামগ্রী এবং জারা পরীক্ষার ফলাফল সহ উপলব্ধ

• তৃতীয় পক্ষের পরিদর্শন (ABS, DNV, CCS, LR, BV, ইত্যাদি) অনুরোধে উপলব্ধ

• মানের সমস্যা হলে, মূল প্যাকেজিং সংরক্ষণ করুন এবং প্রাসঙ্গিক ছবি বা তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন সরবরাহ করুন

• নির্দিষ্ট রিটার্ন, এক্সচেঞ্জ এবং ওয়ারেন্টি শর্তাবলী চূড়ান্ত বিক্রয় চুক্তি চুক্তির সাপেক্ষে।
