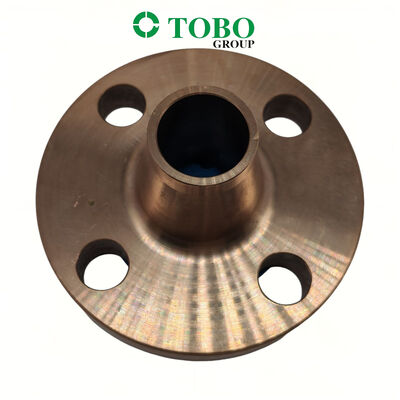

2" ইউএনএস C70600 কপার নিকেল ওয়েল্ড নেক ফ্ল্যাঞ্জ ASTM B466 মেরিন পাইপলাইন সংযোগ ফ্ল্যাঞ্জ

2" UNS C70600 কপার নিকেল ওয়েল্ড নেক ফ্ল্যাঞ্জ ASTM B466 মেরিন পাইপলাইন সংযোগ ফ্ল্যাঞ্জ

1পণ্যের বর্ণনা

এই পণ্যটি একটি Weld Neck (WN) ফ্ল্যাঞ্জ যাইউএনএস সি৭০৬০০(90/10 Copper-Nickel alloy / CuNi 90/10) in accordance withএএসটিএম বি৪৬৬এবংএএসএমই বি১৬।5মানদণ্ড. ইউএনএস সি৭০৬০০, যা CuNi10Fe1Mn বা DIN ২ নামেও পরিচিত।0872, সবচেয়ে ব্যাপকভাবে ব্যবহৃত সামুদ্রিক তামা-নিকেল গ্রেড, তার অসামান্য সমুদ্রের জলের জারা প্রতিরোধের এবং প্রাকৃতিক antifouling আচরণ জন্য মূল্যবান. ওয়েল্ড নেক ফ্ল্যাঞ্জ একটি কোপযুক্ত হাবের বৈশিষ্ট্যযুক্ত যা পাইপ প্রাচীরের সাথে মসৃণভাবে স্থানান্তরিত হয়, উচ্চ শক্তি এবং সিলিং নির্ভরযোগ্যতা সরবরাহ করে. এই ২" ফ্ল্যাঞ্জটি দীর্ঘস্থায়ী বট-ওয়েল্ড সংযোগের জন্য ডিজাইন করা হয়েছে যা সামুদ্রিক এবং অফশোর পাইপলাইন সিস্টেমগুলির জন্য প্রয়োজনীয়।

2. মূল পণ্যের পরামিতি

3প্রয়োগ / ব্যবহার

এই ঢালাই ঘাড় ফ্ল্যাঞ্জ চাহিদাপূর্ণ পরিবেশে সমুদ্রের জল এবং ক্ষয়কারী তরল সিস্টেমের জন্য আদর্শ:

• সামুদ্রিক ও জাহাজ নির্মাণ: সমুদ্র জলের শীতল সিস্টেম, অগ্নিনির্বাপক জল লাইন, ব্যালস্ট সিস্টেম, স্প্ল্যাশ জোন অ্যাপ্লিকেশন

• অফশোর তেল ও গ্যাস: সমুদ্রের জল উত্তোলন পাইপ, প্ল্যাটফর্ম শীতল জল রিং নেটওয়ার্ক, সমুদ্রের নিচে পাইপিং

• সিলিনেশন প্ল্যান্ট: সমুদ্রের জল গ্রহণ, বিপরীত অস্মোসিস ফিড লাইন, স্যালুন পুনরায় সঞ্চালন

• বিদ্যুৎ উৎপাদনকন্ডেনসার কুলিং ওয়াটার সিস্টেম, হিট এক্সচেঞ্জার

• রাসায়নিক প্রক্রিয়াকরণ: স্টেইনলেস স্টীল ব্যবহার করা যাবে না যেখানে ক্লোরাইড ধারণকারী পরিবেশ

4উপকারিতা

• সমুদ্রের জলের ক্ষয় প্রতিরোধের উচ্চতর: সামুদ্রিক পরিবেশে গর্ত, ফাটল ক্ষয় এবং ক্লোরাইড স্ট্রেস-ক্ষয় ক্ষয় প্রতিরোধের জন্য ব্যতিক্রমী প্রতিরোধের

• প্রাকৃতিক অ্যান্টিফাউলিং আচরণ: তামার পরিমাণ সমুদ্রের জৈবিক বৃদ্ধিকে বাধাগ্রস্ত করে, লেপ ছাড়াই পাইপ খাঁজগুলি পরিষ্কার রাখে

• ওয়েল্ড নেক ডিজাইন: কোপযুক্ত হাব মসৃণ স্ট্রেস ট্রানজিশন, ক্লান্তি এবং তাপ চক্রের জন্য চমৎকার প্রতিরোধের প্রদান করে

• উচ্চ শক্তি এবং নির্ভরযোগ্যতা: মাঝারি এবং উচ্চ তাপমাত্রায় ভাল যান্ত্রিক বৈশিষ্ট্য বজায় রাখে, এবং ক্রিওজেনিক তাপমাত্রায় নমনীয়তা বজায় রাখে

• চমৎকার ওয়েল্ডেবিলিটি: এক-ফেজ আলফা কাঠামো জটিল প্রিহিটিং ছাড়াই অসামান্য উত্পাদন বৈশিষ্ট্য সক্ষম করে

5. ফাংশন

ওয়েল্ড নেক ফ্ল্যাঞ্জ একটি পাইপ সিস্টেমের পাইপ, ভালভ বা সরঞ্জাম যোগদানের জন্য একটি স্থায়ী, ফুটো-প্রমাণ বোল্টযুক্ত সংযোগ পয়েন্ট সরবরাহ করে। কোণযুক্ত ঘাড়টি পাইপটিতে বট-ওয়েল্ড করা হয়,একটি ইউনিফাইড কাঠামো গঠন করে যা স্ট্রেসকে সমানভাবে বিতরণ করে এবং যৌথ চাপের ঘনত্বকে হ্রাস করে. ফ্ল্যাঞ্জ মুখ (সাধারণত উত্থাপিত মুখ) একটি জোড়ানো ফ্ল্যাঞ্জের সাথে বোল্ট করা হলে একটি নির্ভরযোগ্য সিল নিশ্চিত করার জন্য একটি গ্যাসকেট accommodates.

6ইনস্টলেশনের নির্দেশাবলী

1. আনপ্যাকিং পরিদর্শন: ট্রানজিট ক্ষতির জন্য চেক করুন; ASME B16 অনুযায়ী চিহ্নিতকরণ এবং মাত্রা যাচাই করুন।5

2. পৃষ্ঠের প্রস্তুতি: স্টেইনলেস স্টিলের তারের ব্রাশ ব্যবহার করে সোল্ডার বেভেল এবং সংলগ্ন এলাকা পরিষ্কার করুন; সমস্ত তেল, গ্রীস এবং অক্সিডেশন অপসারণ করুন

3. সমন্বয়: সঠিকভাবে পাইপ শেষ সঙ্গে ফ্ল্যাঞ্জ ঘাড় সারিবদ্ধ, সঠিক ফিট আপ এবং স্কোয়ারতা নিশ্চিত

4. ঢালাই: মেলে সঙ্গে GTAW (TIG) প্রক্রিয়া ব্যবহার করুনERCuNi ফিলার ওয়্যার(AWS A5.7) ১০০% আর্গন শেল্ডিং ব্যবহার করুন; রুট পাস করার জন্য ব্যাক শুষ্কককরণ প্রস্তাবিত। প্রিহিট সাধারণত প্রয়োজন হয় না; ইন্টারপাস তাপমাত্রা ≤১৫০°সি। ওয়েল্ডের পরে তাপ চিকিত্সার প্রয়োজন নেই

5. গ্যাসেট ইনস্টলেশন: ফ্ল্যাঞ্জের মুখের উপর একটি উপযুক্ত গ্যাসেট (যেমন, স্পাইরাল রান, পিটিএফই) স্থাপন করুন

6. বোল্টিং: বোল্ট ইনস্টল করুন এবং সুপারিশ টর্ক মান একটি ক্রস-টর্ক ক্রম মধ্যে টান

7. হাইড্রোটেস্ট: পরীক্ষার চাপ = ১.৫ × ডিজাইন চাপ; পরিবেষ্টিত তাপমাত্রা ৫°C এর নিচে নয়

7সতর্কতা

• পরিচ্ছন্নতা: কার্বন ইস্পাত তৈরির চেয়ে উচ্চতর পরিচ্ছন্নতার প্রয়োজন; বিশেষ স্টেইনলেস স্টীল সরঞ্জাম ব্যবহার করুন

• তাপমাত্রার সীমা: জলীয় ক্ষয় পরিষেবাতে, 300°C এর উপরে তাপমাত্রার জন্য সিস্টেমের অবস্থা যাচাই করুন

• মাঝারি সামঞ্জস্য: শক্তিশালী অক্সিডাইজিং অ্যাসিড (যেমন, নাইট্রিক এসিড) বা অ্যামোনিয়া সিস্টেমের সাথে ব্যবহারের জন্য সুপারিশ করা হয় না

• বোল্টিং টর্চ: গ্যাসকেট ক্ষতি বা ফ্ল্যাঞ্জ বিকৃতি প্রতিরোধ করার জন্য প্রস্তাবিত টর্ক অতিক্রম করবেন না

• গ্যাসেট নির্বাচন: সার্ভিস মিডিয়াম এবং চাপ/তাপমাত্রা অবস্থার সাথে সামঞ্জস্যপূর্ণ গ্যাসকেট উপাদান নির্বাচন করুন

8. শিপিং & ডেলিভারি

• স্ট্যান্ডার্ড ডেলিভারি সময় সাধারণত১৫-৩০ দিন, অর্ডার পরিমাণ, চাপ শ্রেণি এবং স্পেসিফিকেশন উপলব্ধতা সাপেক্ষে

9অর্থ প্রদানের শর্তাবলী

• সাধারণ আন্তর্জাতিক পেমেন্ট পদ্ধতিগুলির মধ্যে রয়েছেঃটি/টি (টেলিগ্রাফিক ট্রান্সফার)এবংL/C on sight (Letter of Credit) (দেখার সময় এল/সি)

10প্যাকেজিং

• পণ্যগুলি নিরাপদে প্যাকেজ করা হয়প্লাইউড কেসঅথবাকাঠের বাক্সনিরাপদ পরিবহন নিশ্চিত করতে এবং ট্রানজিট চলাকালীন ক্ষতি রোধ করতে অভ্যন্তরীণ মোচিং সহ

11বিক্রির পর / রিটার্ন ও ওয়ারেন্টি নীতি

• সমস্ত পণ্য চালানের আগে কঠোর মান পরিদর্শন করা হয়,মিল টেস্ট সার্টিফিকেট (EN 10204 3.1/3.2)উপলব্ধ

• পিএমআই এবং তৃতীয় পক্ষের পরিদর্শন (এবিএস, ডিএনভি, সিসিএস, এলআর, বিভি ইত্যাদি) অনুরোধের ভিত্তিতে উপলব্ধ

• মানের সমস্যা হলে, মূল প্যাকেজিং সংরক্ষণ করুন এবং প্রাসঙ্গিক ছবি বা তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন সরবরাহ করুন

• নির্দিষ্ট রিটার্ন, এক্সচেঞ্জ এবং ওয়ারেন্টি শর্তাবলী চূড়ান্ত বিক্রয় চুক্তি চুক্তির সাপেক্ষে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

1আপনি ট্রেডিং কোম্পানি নাকি নির্মাতা?
আমরা প্রস্তুতকারক, আপনি সার্টিফিকেশন দেখতে পারেন।
2আপনার ডেলিভারি সময় কত?
সাধারণত পণ্য স্টক থাকলে এটি 5-10 দিন। অথবা পণ্য স্টক না থাকলে এটি 15-20 দিন, এটি পরিমাণ অনুযায়ী।
3আপনি কি নমুনা দিচ্ছেন, বিনামূল্যে নাকি অতিরিক্ত?
হ্যাঁ, আমরা বিনামূল্যে চার্জ জন্য নমুনা অফার করতে পারে কিন্তু মালবাহী খরচ দিতে হবে।
4আপনার পেমেন্টের শর্তাবলী কি?
পেমেন্ট <=1000USD, 100% অগ্রিম. পেমেন্ট>=1000USD, 50% T/T অগ্রিম, শিপিংয়ের আগে ব্যালেন্স.
