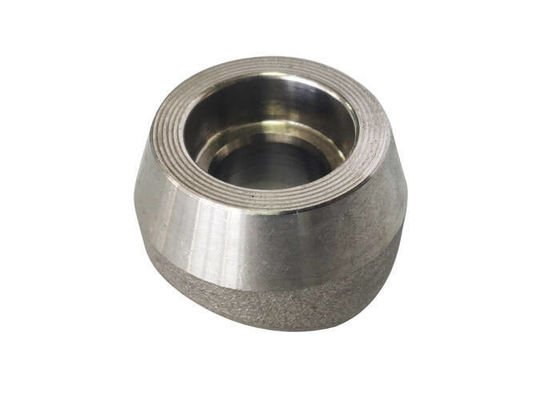

ফোর্জড পাইপ ফিটিংস CuNi সকেলেট ASTM B466 UNS C71500 1" 3000LB ASME B16.11

ফোর্জড পাইপ ফিটিংস CuNi সকেলেট ASTM B466 UNS C71500 1" 3000LB ASME B16.11

1. পণ্যের বিবরণ

এই পণ্যটি একটি ফোর্জড CuNi সকেলেট যা তৈরি করা হয়েছে UNS C71500 (৭০/৩০ কপার-নিকেল অ্যালয় / CuNi ৭০/৩০) অনুসারে ASTM B466 এবং ASME B16.11 মানদণ্ড. একটি সকেলেট হল একটি বিশেষ শাখা সংযোগ ফিটিং যা একটি বড় প্রধান পাইপের (রান পাইপ) সাথে একটি ছোট শাখা পাইপ সংযোগ করতে ব্যবহৃত হয়। স্ট্যান্ডার্ড টি-এর বিপরীতে, একটি ওলেট পরিবারের ফিটিং রান পাইপের বক্রতার সাথে মেলে এমনভাবে তৈরি করা হয় এবং এতে অভ্যন্তরীণ শক্তিশালীকরণ থাকে, যা এটিকে আরও শক্তিশালী এবং উচ্চ-চাপের প্রয়োগের জন্য আরও উপযুক্ত করে তোলে. UNS C71500 এর ৩০% নিকেল উপাদানের কারণে C70600 এর তুলনায় উচ্চতর শক্তি সরবরাহ করে. এই ১" ক্লাস ৩০০০# ফিটিংটিতে শাখা এবং প্রধান পাইপ উভয় দিকেই একটি সকেট ওয়েল্ড (SW) সংযোগ রয়েছে।

2. মূল পণ্যের প্যারামিটার

3. প্রয়োগ / ব্যবহার

এই সকেলেটটি সমুদ্রের জল এবং ক্ষয়কারী তরল সিস্টেমের জন্য আদর্শ যেখানে শাখা সংযোগের প্রয়োজন:

• সামুদ্রিক ও জাহাজ নির্মাণ: সমুদ্রের জলের পাইপিং সিস্টেম, অফশোর প্ল্যাটফর্ম, জাহাজের পাইপিং

• তেল ও গ্যাস: উচ্চ-চাপের প্রক্রিয়া লাইন, সাবসি অ্যাপ্লিকেশন, রাসায়নিক ইনজেকশন লাইন

• বিদ্যুৎ উৎপাদন: কনডেন্সার এবং হিট এক্সচেঞ্জার পাইপিং

• রাসায়নিক প্রক্রিয়াকরণ: ক্ষয়কারী তরল হ্যান্ডলিং, ফার্মাসিউটিক্যাল সরঞ্জাম

• যন্ত্রাংশ ট্যাপ: সীমিত স্থানের পাইপিং সিস্টেম

4. সুবিধা

• উচ্চতর ক্ষয় প্রতিরোধ ক্ষমতা: সমুদ্রের জলের ক্ষয়, পিটিং এবং ক্লোরাইড স্ট্রেস ক্ষয় ক্র্যাকিংয়ের বিরুদ্ধে ব্যতিক্রমী প্রতিরোধ

• বায়োফাউলিং প্রতিরোধ: স্বাভাবিকভাবেই সামুদ্রিক জৈবিক বৃদ্ধি প্রতিরোধ করে

• উন্নত শক্তি: ৩০% নিকেল উপাদান ৯০/১০ CuNi এর চেয়ে বেশি শক্তি সরবরাহ করে

• সকেট ওয়েল্ড নির্ভরযোগ্যতা: লিক-প্রুফ, স্থায়ী সংযোগ সরবরাহ করে যা আলগা হওয়ার বিরুদ্ধে উচ্চ প্রতিরোধ ক্ষমতা রাখে

• অভ্যন্তরীণ শক্তিশালীকরণ: উচ্চ-চাপের প্রয়োগের জন্য স্ট্যান্ডার্ড টি সংযোগের চেয়ে সকেলেট ডিজাইন শক্তিশালী

• সাশ্রয়ী: ফ্ল্যাঞ্জড সংযোগের তুলনায় থ্রেডলেস ওয়েল্ডিং ইনস্টলেশন সময় এবং শ্রম খরচ কমায়

5. কার্যকারিতা

সকেলেট একটি বড় প্রধান পাইপ থেকে একটি ছোট শাখা পাইপে (১") একটি শক্তিশালী শাখা সংযোগ তৈরি করে। এটি একটি গর্ত কাটার পরে সরাসরি রান পাইপের উপর ঢালাই করা হয়, যা তরল বিভাজনের জন্য একটি শক্তিশালী, লিক-টাইট সংযোগ সরবরাহ করে। সকেট ওয়েল্ড সংযোগে পাইপটিকে সকেটের মধ্যে প্রবেশ করানো এবং জয়েন্টের চারপাশে একটি ফিলিট ওয়েল্ড প্রয়োগ করা জড়িত, যা উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের পরিবেশের জন্য উপযুক্ত একটি স্থায়ী, চাপ-রেটেড সংযোগ তৈরি করে.

6. ইনস্টলেশন নির্দেশাবলী

1. প্রস্তুতি: রান পাইপের পৃষ্ঠ এবং সকেলেট সকেটের অভ্যন্তরীণ অংশ ভালোভাবে পরিষ্কার করুন; সমস্ত ময়লা, তেল এবং ধ্বংসাবশেষ সরান।

2. চিহ্নিতকরণ: স্পেসিফিকেশন অনুযায়ী রান পাইপের উপর সঠিক ড্রিলিং অবস্থান চিহ্নিত করুন।

3. ড্রিলিং: চিহ্নিত অবস্থানে প্রয়োজনীয় ব্যাসের জন্য রান পাইপ ড্রিল করুন।

4. ফিটিং স্থাপন: রান পাইপের বক্রতার সাথে সঠিক অ্যালাইনমেন্ট নিশ্চিত করে ড্রিল করা গর্তের উপর সকেলেটটি রাখুন।

5. ওয়েল্ডিং: ১/১৬" (১.৬ মিমি) সম্প্রসারণের ফাঁক রেখে শাখা পাইপটি সকেলেট সকেটের মধ্যে প্রবেশ করান। অনুমোদিত WPS এবং প্রত্যয়িত ওয়েল্ডারদের সাথে সকেলেট-টু-রান পাইপ এবং শাখা পাইপ-টু-সকেলেট উভয় জয়েন্টের চারপাশে ফিলিট ওয়েল্ডিং করুন.

6. পরিষ্কারকরণ: গুণমান পদ্ধতি অনুসারে ওয়েল্ডিং-পরবর্তী পরিষ্কারকরণ এবং পরিদর্শন; ওয়েল্ডিং-পরবর্তী তাপ চিকিত্সার প্রয়োজন নেই.

7. সতর্কতা

• সকেট ফাঁক: পরিষেবা চলাকালীন তাপীয় সম্প্রসারণ ক্র্যাকিং প্রতিরোধ করার জন্য ১/১৬" সম্প্রসারণের ফাঁক বাধ্যতামূলক।

• পরিচ্ছন্নতা: দূষণ প্রতিরোধের জন্য ইস্পাত তৈরির চেয়ে উচ্চতর পরিচ্ছন্নতার প্রয়োজন।

• তাপমাত্রা সীমা: সর্বোচ্চ পরিষেবা তাপমাত্রা ~৪০০°C; এই পরিসীমার উপরে পরিচালনা এড়িয়ে চলুন.

• ওয়েল্ডিং পদ্ধতি: অক্সিডেশন প্রতিরোধের জন্য ওয়েল্ডিংয়ের জন্য নিষ্ক্রিয় গ্যাস শিল্ডিং (আর্গন) ব্যবহার করুন.

• ফিলার মেটাল: ওয়েল্ডিংয়ের জন্য ম্যাচিং ৭০/৩০ CuNi ফিলার মেটাল (যেমন, ERCuNi) ব্যবহার করুন।

• পরিদর্শন: ইনস্টলেশনের পরে ফিলিট ওয়েল্ডের অখণ্ডতার জন্য ভিজ্যুয়াল এবং PT পরীক্ষা সুপারিশ করা হয়।

8. শিপিং ও ডেলিভারি

• সাধারণ ডেলিভারি সময় সাধারণত ১৫-৩০ দিন, অর্ডার পরিমাণ এবং স্পেসিফিকেশন প্রাপ্যতার উপর নির্ভর করে।

9. পেমেন্টের শর্তাবলী

• সাধারণ আন্তর্জাতিক পেমেন্ট পদ্ধতির মধ্যে রয়েছে T/T (টেলিগ্রাফিক ট্রান্সফার) এবং L/C at sight (লেটার অফ ক্রেডিট).

10. প্যাকেজিং

• পণ্যগুলি নিরাপদে প্যাক করা হয় প্লাইউড কেস বা কাঠের ক্রেট অভ্যন্তরীণ কুশনিং সহ যাতে নিরাপদ পরিবহন নিশ্চিত হয় এবং ট্রানজিটের সময় ক্ষতি প্রতিরোধ করা যায়.

11. বিক্রয়োত্তর / ফেরত ও ওয়ারেন্টি নীতি

• সমস্ত পণ্য চালানের আগে কঠোর মান পরিদর্শনের মধ্য দিয়ে যায়, মিল টেস্ট সার্টিফিকেট (EN 10204 3.1/3.2) উপলব্ধ.

• মানের সমস্যা হলে, মূল প্যাকেজিং সংরক্ষণ করুন এবং প্রাসঙ্গিক ছবি বা তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন সরবরাহ করুন।

• নির্দিষ্ট ফেরত, বিনিময় এবং ওয়ারেন্টি শর্তাবলী চূড়ান্ত বিক্রয় চুক্তি চুক্তির অধীন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. আপনি কি ট্রেডিং কোম্পানি নাকি প্রস্তুতকারক?
    আমরা প্রস্তুতকারক, আপনি সার্টিফিকেশন দেখতে পারেন।
2. আপনার ডেলিভারি সময় কত?
    সাধারণত এটি ৫-১০ দিন যদি পণ্যগুলি স্টকে থাকে। অথবা এটি ১৫-২০ দিন যদি পণ্যগুলি স্টকে না থাকে, এটি পরিমাণের উপর নির্ভর করে।
3. আপনি কি নমুনা সরবরাহ করেন? এটি কি বিনামূল্যে নাকি অতিরিক্ত?
    হ্যাঁ, আমরা বিনামূল্যে নমুনা দিতে পারি তবে ফ্রেইটের খরচ বহন করতে হবে।
4. আপনার পেমেন্টের শর্তাবলী কি?
    পেমেন্ট=1000USD, 50% T/T অগ্রিম, চালানের আগে ব্যালেন্স।
