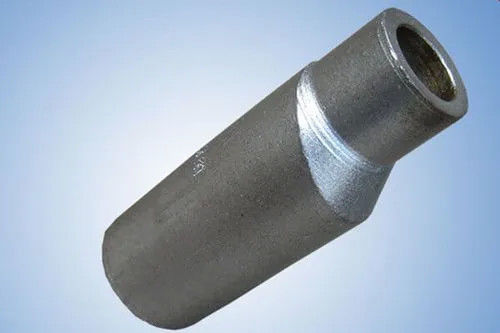

ডুপ্লেক্স স্টেইনলেস স্টীল এক্সকন্ট্রিক সোয়াগড নিপল ASTM A815 UNS S31803 2" x 1.5" SCH40 ক্লাস 3000# ASME B1611

ফোর্জড ডুপ্লেক্স স্টেইনলেস স্টিল এক্সেন্ট্রিক সোয়াগেড নিপল ASTM A815 UNS S31803 2" x 1.5" SCH40 ক্লাস 3000# ASME B16.11

1. পণ্যের বিবরণ

এই পণ্যটি একটি ফোর্জড এক্সেন্ট্রিক সোয়াগেড নিপল যা তৈরি করা হয়েছে ASTM A815 UNS S31803 (ডুপ্লেক্স 2205 / F51) অনুসারে ASME B16.11 এবং MSS SP-95 মান . একটি সোয়াগেড নিপল হল একটি ফোর্জড ফিটিং যা দুটি ভিন্ন ব্যাসের পাইপকে একটি সরলরেখায় সংযোগ করতে ব্যবহৃত হয়, এক্সেন্ট্রিক ধরণের অফসেট সেন্টারলাইন বৈশিষ্ট্যযুক্ত যেখানে একটি দিক অনুভূমিক পাইপিং অ্যাপ্লিকেশনের জন্য সমতল থাকে . ডুপ্লেক্স 2205 হল একটি ডুয়াল-ফেজ স্টেইনলেস স্টিল যেখানে অস্টেনাইট এবং ফেরাইটের প্রায় সমান অনুপাত থাকে, যা স্ট্যান্ডার্ড 300-সিরিজ অস্টেনিটিক স্টেইনলেস স্টিলের তুলনায় প্রায় দ্বিগুণ ফলন শক্তি সরবরাহ করে . এই 2" x 1.5" শিডিউল 40, ক্লাস 3000# ফিটিংটি উচ্চ-চাপের পাইপিং সিস্টেমে স্থায়ী, লিক-প্রুফ সংযোগের জন্য ডিজাইন করা হয়েছে।

2. মূল পণ্যের প্যারামিটার

3. প্রয়োগ / ব্যবহার

এই এক্সেন্ট্রিক সোয়াগেড নিপল উচ্চ-চাপ এবং ক্ষয়কারী তরল সিস্টেমের জন্য আদর্শ:

• তেল ও গ্যাস: অফশোর প্ল্যাটফর্ম, সাবসি পাইপলাইন, উচ্চ-চাপ প্রক্রিয়া লাইন

• রাসায়নিক প্রক্রিয়াকরণ: ক্লোরাইড-যুক্ত অ্যাসিড, ব্রাইন এবং সমুদ্রের জল পরিষেবা

• ডিস্যালিনেশন প্ল্যান্ট: উচ্চ-চাপ রিভার্স অসমোসিস ফিড পাইপিং

• মেরিন ইঞ্জিনিয়ারিং: সমুদ্রের জল শীতলীকরণ ব্যবস্থা, ফায়ারওয়াটার লাইন

• অনুভূমিক পাইপিং সিস্টেম: এক্সেন্ট্রিক ডিজাইন তরল জমা বা গ্যাস পকেট প্রতিরোধ করে

4. সুবিধা

• উচ্চতর শক্তি: ফলন শক্তি 316L অস্টেনিটিক স্টিলের প্রায় দ্বিগুণ, যা পাতলা প্রাচীর ডিজাইনের অনুমতি দেয়

• চমৎকার ক্ষয় প্রতিরোধ ক্ষমতা: PREN ~34-36 পিটিং, ক্রেভিস ক্ষয় এবং ক্লোরাইড স্ট্রেস ক্ষয় ক্র্যাকিং (SCC) এর বিরুদ্ধে চমৎকার প্রতিরোধ ক্ষমতা প্রদান করে

• এক্সেন্ট্রিক ডিজাইনের সুবিধা: অফসেট সেন্টারলাইনগুলি তরল জমা হওয়া রোধ করতে "ফ্ল্যাট সাইড" নিচে (তরল লাইনের জন্য) ইনস্টল করার অনুমতি দেয়, অথবা বাষ্প পকেট রোধ করতে ফ্ল্যাট সাইড উপরে (গ্যাস লাইনের জন্য) ইনস্টল করার অনুমতি দেয়

• সাশ্রয়ী: উচ্চতর শক্তি অস্টেনিটিক গ্রেডের তুলনায় উপাদানের খরচ প্রিমিয়ামকে গুরুত্বপূর্ণ পরিষেবাতে অফসেট করে

• ভাল ওয়েল্ডেবিলিটি: স্ট্যান্ডার্ড ওয়েল্ডিং পদ্ধতির সাথে সামঞ্জস্যপূর্ণ; ওয়েল্ডের পরে সলিউশন অ্যানিলিং প্রয়োজন

5. কার্যাবলী

এক্সেন্ট্রিক সোয়াগেড নিপল একটি পাইপিং সিস্টেমের মধ্যে দুটি ভিন্ন ব্যাসের (2" থেকে 1.5") পাইপের মধ্যে একটি স্থায়ী, চাপ-রেটেড রূপান্তর সরবরাহ করে . এক্সেন্ট্রিক কনফিগারেশনটি অফসেট সেন্টারলাইনগুলি বৈশিষ্ট্যযুক্ত যেখানে পাইপের প্রাচীরের এক দিক সমতল থাকে, যা অনুভূমিক পাইপলাইনের জন্য বিশেষভাবে ডিজাইন করা হয়েছে যাতে হ্রাস বিন্দুতে তরল জমা বা বায়ু আটকে যাওয়া প্রতিরোধ করা যায় .

6. ইনস্টলেশন নির্দেশাবলী

1. প্রস্তুতি: সমস্ত দূষক থেকে পাইপের প্রান্ত এবং ফিটিং পৃষ্ঠগুলি পুঙ্খানুপুঙ্খভাবে পরিষ্কার করুন

2. সারিবদ্ধকরণ: অনুভূমিক তরল লাইনের জন্য, তরল জমা হওয়া রোধ করতে "ফ্ল্যাট সাইড" নিচে রেখে ইনস্টল করুন; গ্যাস লাইনের জন্য, বাষ্প পকেট রোধ করতে ফ্ল্যাট সাইড উপরে রাখুন

3. ওয়েল্ডিং: অনুমোদিত WPS অনুসরণ করে প্রত্যয়িত ওয়েল্ডারদের সাথে বাট-ওয়েল্ড বা সকেট-ওয়েল্ড সম্পাদন করুন। ডুপ্লেক্স উপাদানের জন্য, কঠোর তাপ ইনপুট নিয়ন্ত্রণ অপরিহার্য

4. পোস্ট-ওয়েল্ড ট্রিটমেন্ট: 1020-1100°C তাপমাত্রায় সলিউশন অ্যানিলিং এবং তারপরে দ্রুত শীতলীকরণ ডুপ্লেক্স কাঠামো এবং ক্ষয় প্রতিরোধ ক্ষমতা পুনরুদ্ধার করার জন্য সুপারিশ করা হয়

7. সতর্কতা

• অভিমুখ: অনুভূমিক পাইপিংয়ে এক্সেন্ট্রিক রিডিউসার/সোয়াগেড নিপলগুলি সঠিক অভিমুখের সাথে ইনস্টল করতে হবে (তরলের জন্য ফ্ল্যাট সাইড নিচে, গ্যাসের জন্য ফ্ল্যাট সাইড উপরে)

• ফেরাইট ভারসাম্য: 40-60% ফেরাইট-অস্টেনাইট মাইক্রোস্ট্রাকচার বজায় রাখার জন্য সঠিক ওয়েল্ডিং পদ্ধতি নিশ্চিত করুন

• তাপমাত্রা সীমা: 300°C এর উপরে বা -50°C এর নিচে ব্যবহারের জন্য সুপারিশ করা হয় না

• অ্যানিলিং: ফ্যাব্রিকেশনের সময় ইন্টারমেটালিক ফেজ এমব্রিটলমেন্ট ঘটলে সম্পূর্ণ সলিউশন অ্যানিলিং ট্রিটমেন্ট বাধ্যতামূলক

8. শিপিং ও ডেলিভারি

• স্ট্যান্ডার্ড ডেলিভারি সময় সাধারণত 15–30 দিন, অর্ডার পরিমাণ এবং স্পেসিফিকেশন প্রাপ্যতার উপর নির্ভর করে

9. পেমেন্ট শর্তাবলী

• সাধারণ আন্তর্জাতিক পেমেন্ট পদ্ধতিগুলির মধ্যে রয়েছে T/T (টেলিগ্রাফিক ট্রান্সফার) এবং L/C অ্যাট সাইট (লেটার অফ ক্রেডিট)

10. প্যাকেজিং

• পণ্যগুলি নিরাপদে প্যাক করা হয় প্লাইউড কেস বা কাঠের ক্রেট অভ্যন্তরীণ কুশনিং সহ নিরাপদ পরিবহন নিশ্চিত করতে এবং ট্রানজিটের সময় ক্ষতি প্রতিরোধ করতে

11. বিক্রয়োত্তর / ফেরত ও ওয়ারেন্টি নীতি

• সমস্ত পণ্য চালানের আগে কঠোর মান পরিদর্শন করা হয়, মিল টেস্ট সার্টিফিকেট (EN 10204 3.1/3.2) উপলব্ধ

• মানের সমস্যা হলে, আসল প্যাকেজিং বজায় রাখুন এবং প্রাসঙ্গিক ছবি বা তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন সরবরাহ করুন

• নির্দিষ্ট ফেরত, বিনিময় এবং ওয়ারেন্টি শর্তাবলী চূড়ান্ত বিক্রয় চুক্তি চুক্তির অধীন

.
