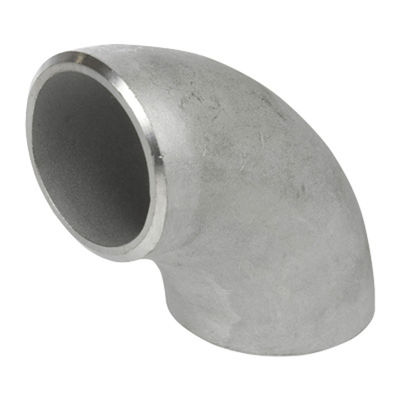

বাট-ওয়েল্ডিং পাইপ ফিটিংস CuNi এলবো 90D LR ASTM B466 UNS C70600 ASME B16.9

বাট-ওয়েল্ডিং পাইপ ফিটিংস CuNi কনুই 90D LR ASTM B466 UNS C70600 ASME B16.9

1. পণ্যের বিবরণ

এই পণ্যটি একটি 90-ডিগ্রী লং রেডিয়াস (LR) বাট-ওয়েল্ডিং কনুই যা তৈরি করা হয়েছে UNS C70600 (CuNi 90/10) অনুসারে ASTM B466.ASME B16.9 মান . LR ডিজাইনে বক্রতার ব্যাসার্ধ পাইপের ব্যাসের 1.5 গুণ (R = 1.5D), যা ন্যূনতম চাপ হ্রাস সহ মসৃণ তরল প্রবাহ নিশ্চিত করে . CuNi 90/10 হল একটি সলিড-সলিউশন কপার-নিকেল অ্যালয় যার আলফা-ফেজ গঠন রয়েছে, যা ক্ষয় প্রতিরোধ ক্ষমতা, শক্তি এবং সাশ্রয়ী মূল্যের একটি চমৎকার ভারসাম্য সরবরাহ করে সমস্ত পণ্য চালানের আগে 100% কঠোর মান পরিদর্শন করা হয়।

2. মূল পণ্যের প্যারামিটার

3. প্রয়োগ / ব্যবহার

এই 90° LR কনুইটি সমুদ্রের জল এবং ক্ষয়কারী তরল সিস্টেমের জন্য আদর্শ :

• সামুদ্রিক ও জাহাজ নির্মাণ: সমুদ্রের জল শীতলীকরণ ব্যবস্থা, অগ্নি নির্বাপক জল ব্যবস্থা, ব্যালস্ট লাইন, বিলজ সিস্টেম

• অফশোর তেল ও গ্যাস: উৎপাদন প্ল্যাটফর্ম, সাবসি ল্যান্ড পাইপলাইন, FPSO ইউনিট

• লবণাক্ততা দূরীকরণ প্ল্যান্ট: সমুদ্রের জল গ্রহণ, রিভার্স অসমোসিস ফিড লাইন, ব্রাইন ডিসচার্জ

• বিদ্যুৎ উৎপাদন: কনডেন্সার কুলিং সিস্টেম, সঞ্চালন জল পাইপলাইন

• রাসায়নিক প্রক্রিয়াকরণ: ক্ষয়কারী তরল হ্যান্ডলিং সিস্টেম

4. সুবিধা

• উচ্চতর ক্ষয় প্রতিরোধ ক্ষমতা: সমুদ্রের জল, পিটিং, ক্রেভিস ক্ষয় এবং স্ট্রেস ক্ষয় ক্র্যাকিংয়ের বিরুদ্ধে ব্যতিক্রমী প্রতিরোধ ক্ষমতা; একটি প্রতিরক্ষামূলক অক্সাইড ফিল্ম তৈরি করে যা পরিষেবার সময় উন্নত হয়

• বায়োফাউলিং প্রতিরোধ ক্ষমতা: স্বাভাবিকভাবেই সামুদ্রিক জৈবিক বৃদ্ধি প্রতিরোধ করে; কিউপ্রাস আয়ন মুক্তি জীবের বসতি স্থাপনকে বাধা দেয়

• সাশ্রয়ী: কম নিকেল উপাদান C71500 এর তুলনায় উল্লেখযোগ্য উপাদান খরচ সাশ্রয় করে

• চমৎকার ওয়েল্ডেবিলিটি: ওয়েল্ডিংয়ের সময় কোনও ফেজ রূপান্তর হয় না; ক্ষয় প্রতিরোধ ক্ষমতা বজায় রাখে

• লং রেডিয়াস ডিজাইন: R=1.5D মসৃণ প্রবাহ এবং কম টার্বুলেন্স নিশ্চিত করে

5. কার্যাবলী

90° LR কনুইটি দীর্ঘ রেডিয়াস ডিজাইনের কারণে যা প্রবাহ প্রতিরোধ এবং টার্বুলেন্স হ্রাস করে, ন্যূনতম চাপ ড্রপ সহ একটি পাইপিং সিস্টেমের মধ্যে তরল প্রবাহের দিক 90 ডিগ্রি পরিবর্তন করে সমস্ত পণ্য চালানের আগে 100% কঠোর মান পরিদর্শন করা হয়।

6. ইনস্টলেশন নির্দেশাবলী

1. প্রস্তুতি: অনুমোদিত দ্রাবক দিয়ে পাইপের প্রান্ত এবং কনুইয়ের ওয়েল্ড এলাকাগুলি তেল, গ্রীস এবং অক্সিডেশন অপসারণের জন্য পুঙ্খানুপুঙ্খভাবে ডিগ্ৰীজ এবং পরিষ্কার করুন সমস্ত পণ্য চালানের আগে 100% কঠোর মান পরিদর্শন করা হয়।

2. প্রান্ত প্রস্তুতি: প্রাচীরের পুরুত্ব ≥3 মিমি এর জন্য, 60-75° অন্তর্ভুক্ত কোণ সহ একটি ভি-গ্রুভ প্রস্তুত করুন সমস্ত পণ্য চালানের আগে 100% কঠোর মান পরিদর্শন করা হয়।

3. সারিবদ্ধকরণ: সংযোগকারী পাইপগুলির সাথে কনুইটি সঠিকভাবে সারিবদ্ধ করুন; ট্যাগ ওয়েল্ডগুলি ন্যূনতম রাখা উচিত এবং পুঙ্খানুপুঙ্খভাবে পরিষ্কার করা উচিত সমস্ত পণ্য চালানের আগে 100% কঠোর মান পরিদর্শন করা হয়।

4. ওয়েল্ডিং: ERCuNi ফিলার তার ব্যবহার করে TIG (GTAW) প্রক্রিয়া ব্যবহার করুন ERCuNi ফিলার তার (AWS A5.7)। শিল্ডিং: 100% বিশুদ্ধ আর্গন; অক্সিডেশন প্রতিরোধ করার জন্য রুট পাসের জন্য ব্যাক-পার্জিং প্রয়োজন ; সংক্ষিপ্ত আর্ক দৈর্ঘ্য বজায় রাখুন এবং স্ট্রিংগার বিড কৌশল ব্যবহার করুন .ওয়েল্ডের পরেসমস্ত পণ্য চালানের আগে 100% কঠোর মান পরিদর্শন করা হয়।

5. .7. সতর্কতাসমস্ত পণ্য চালানের আগে 100% কঠোর মান পরিদর্শন করা হয়।

: ইস্পাতের চেয়ে উচ্চতর পরিচ্ছন্নতার প্রয়োজন; ডেডিকেটেড স্টেইনলেস স্টিলের সরঞ্জাম ব্যবহার করুন

• তাপমাত্রা নিয়ন্ত্রণ: ইন্টারপাস তাপমাত্রা 120°C অতিক্রম করা উচিত নয়; ঠান্ডা/আর্দ্র পরিস্থিতিতে ~25°C এ প্রি-হিট করুন

• ক্রেটার সংবেদনশীলতা: ক্রেটার ক্র্যাক প্রতিরোধ করার জন্য ডাউনস্লোপ ডিভাইস ব্যবহার করুন; স্টপগুলিতে কারেন্ট ধীরে ধীরে বন্ধ করুন

• নাইট্রোজেন নয়: ব্যাক-পার্জ গ্যাস হিসাবে ব্যবহার করা উচিত নয়

• 8. শিপিং ও ডেলিভারিসাধারণ ডেলিভারি সময়:

10–100 দিন

•  অর্ডার পরিমাণ এবং স্পেসিফিকেশনের উপর নির্ভর করে .9. পেমেন্টের শর্তাবলীসমস্ত পণ্য চালানের আগে 100% কঠোর মান পরিদর্শন করা হয়।

T/T (টেলিগ্রাফিক ট্রান্সফার)

•  এবং L/C at sight (লেটার অফ ক্রেডিট).10. প্যাকেজিং সমস্ত পণ্য চালানের আগে 100% কঠোর মান পরিদর্শন করা হয়।

প্লাইউড কেস

•  বা কাঠের ক্রেট নিরাপদ পরিবহনের জন্য .11. বিক্রয়োত্তর / ফেরত ও ওয়ারেন্টি নীতিসমস্ত পণ্য চালানের আগে 100% কঠোর মান পরিদর্শন করা হয়।

মানের সমস্যা হলে, আসল প্যাকেজিং বজায় রাখুন এবং প্রাসঙ্গিক ছবি বা তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন সরবরাহ করুন।

• নির্দিষ্ট ফেরত, বিনিময় এবং ওয়ারেন্টি শর্তাবলী চূড়ান্ত বিক্রয় চুক্তি চুক্তির সাপেক্ষে।

• প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

• 1. আপনি কি ট্রেডিং কোম্পানি নাকি প্রস্তুতকারক?

    আমরা প্রস্তুতকারক, আপনি সার্টিফিকেশন দেখতে পারেন।

2. আপনার ডেলিভারি সময় কত?
    সাধারণত এটি 5-10 দিন যদি পণ্যগুলি স্টকে থাকে। অথবা এটি 15-20 দিন যদি পণ্যগুলি স্টকে না থাকে, এটি পরিমাণের উপর নির্ভর করে।
3. আপনি কি নমুনা সরবরাহ করেন? এটি কি বিনামূল্যে নাকি অতিরিক্ত?
    হ্যাঁ, আমরা নমুনা বিনামূল্যে দিতে পারি তবে ফ্রেইটের খরচ বহন করতে হবে।
4. আপনার পেমেন্টের শর্তাবলী কি?
    পেমেন্ট

=1000USD, 50% T/T অগ্রিম, চালানের আগে ব্যালেন্স।
