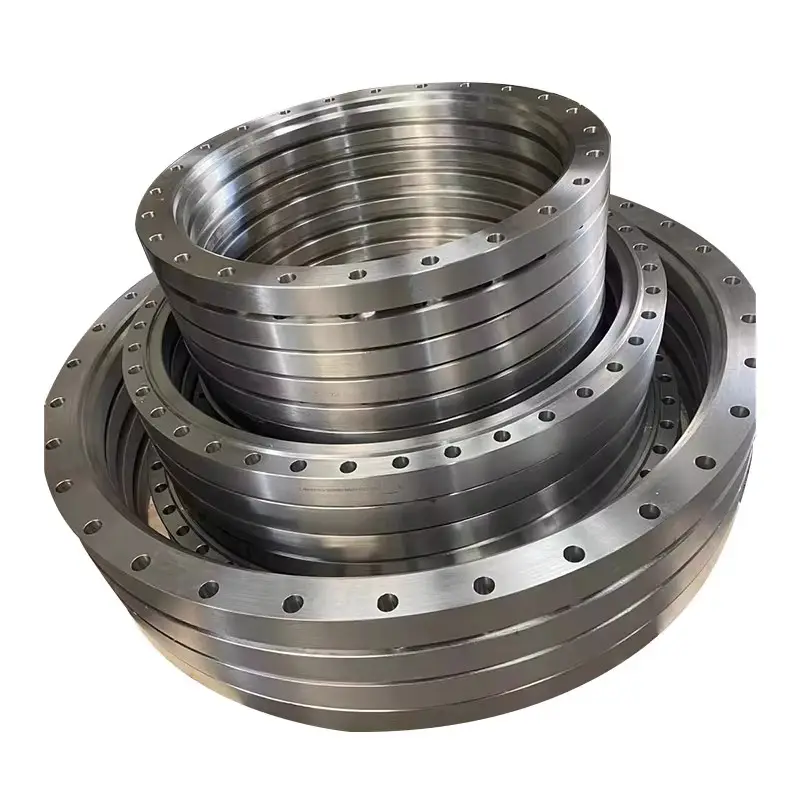

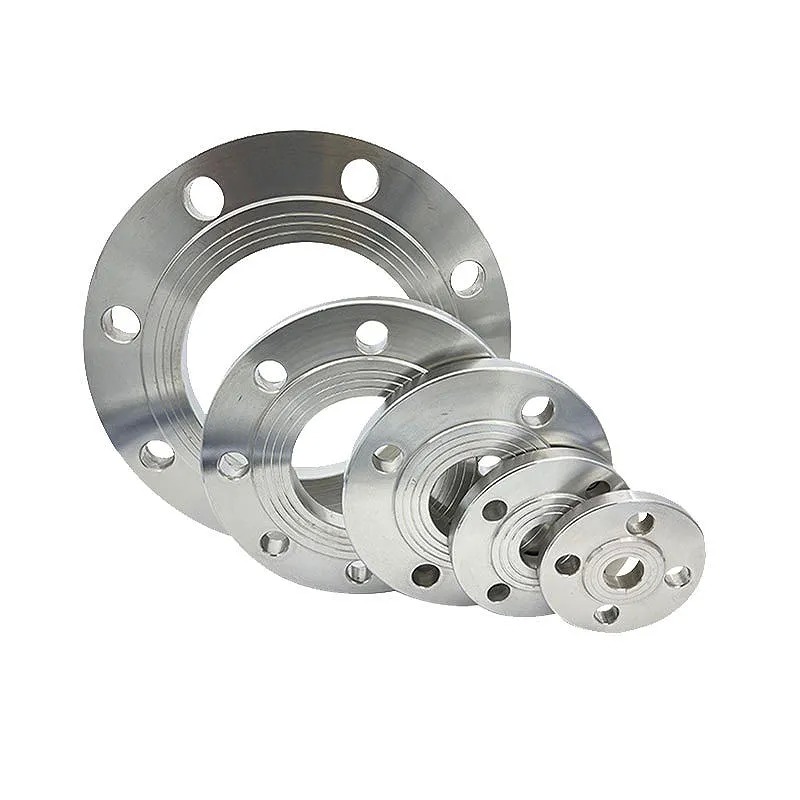

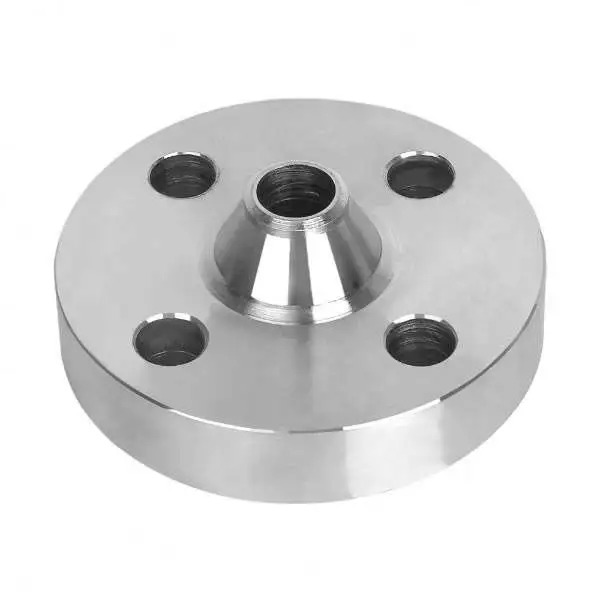

নকল ইস্পাত সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ ANSI B16.5 ক্লাস 150 উত্থাপিত মুখ

  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
উৎপত্তি স্থল সাংহাই, চীন
পরিচিতিমুলক নাম TOBO
সাক্ষ্যদান ISO/TUV/SGS
মডেল নম্বার নকল ইস্পাত flanges
ন্যূনতম চাহিদার পরিমাণ 1 পিসি
মূল্য আলোচনাযোগ্য
প্যাকেজিং বিবরণ স্ট্যান্ডার্ড শিপিং প্যাকেট
ডেলিভারি সময় 15-30 কর্মদিবস
পরিশোধের শর্ত টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা 10 টন/মাস
পণ্যের বিবরণ
পণ্যের নাম নকল ইস্পাত সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ ANSI B16.5 ক্লাস 150 উত্থাপিত মুখ সংযোগের ধরন ঢালাই, থ্রেডেড, সকেট ঢালাই
ফোরিং মেশিন ফ্ল্যাঞ্জার অ্যাডাপ্টার পণ্যের ধরন WN ফ্ল্যাঞ্জ
ই এম গ্রহণযোগ্য যন্ত্রপাতি সিএনসি মেশিন
চালান ফোব সাংহাই, সিএফআর, সিআইএফ ইত্যাদি গ্রেড নিকেল অ্যালো
প্যাকেজ কাঠের কেস বা গ্রাহকের অনুরোধ হিসাবে চাপ ক্লাস 300 - 1500
আবেদন তেল ও গ্যাস, পেট্রোকেমিক্যাল, পাওয়ার প্লান্ট, জল চিকিত্সা প্রকারভেদ বিরামহীন
আকার 1/2''-120'' dn10 থেকে dn3600 সংযোগ মোড বল্টু বা ঢালাই
প্রাচীর বেধ 312 মিমি প্যাকেজ প্লাইউড ক্যাসেট, প্যালেট
বিশেষভাবে তুলে ধরা

ফোর্জড স্টিল সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ

,

ANSI B16.5 স্টিল ফ্ল্যাঞ্জ

,

ক্লাস 150 উত্থাপিত মুখের ফ্ল্যাঞ্জ
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

ফোর্জড স্টিল সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ ANSI B16.5 ক্লাস 150 রেইজড ফেস



1. পণ্যের বিবরণ

ফোর্জড স্টিল ফ্ল্যাঞ্জ হল উচ্চ-অখণ্ডতা সংযোগকারী উপাদান যা নিয়ন্ত্রিত চাপ এবং তাপমাত্রায় স্টিল বিলেট গরম করে তৈরি করা হয়। ফোর্জিং প্রক্রিয়া শূন্যস্থান দূর করে, ডেনড্রাইটিক গঠনকে পরিমার্জন করে এবং উপাদানের কনট্যুরের সাথে শস্য প্রবাহকে সারিবদ্ধ করে, যার ফলে একটি ঘন, সমজাতীয় মাইক্রোস্ট্রাকচার তৈরি হয়। এই ফ্ল্যাঞ্জগুলি কার্বন স্টিল, অ্যালয় স্টিল বা স্টেইনলেস স্টিল গ্রেড থেকে তৈরি করা হয়, যা ASTM, ASME, DIN, JIS, BS, EN এবং GB মানগুলির সাথে সঙ্গতিপূর্ণ। সাধারণ উপকরণগুলির মধ্যে রয়েছে ASTM A105 (কার্বন স্টিল), ASTM A182 F304/F316 (স্টেইনলেস স্টিল), ASTM A182 F11/F22/F91 (অ্যালয় স্টিল), এবং A350 LF2 (নিম্ন-তাপমাত্রা পরিষেবা)। এগুলি সমস্ত স্ট্যান্ডার্ড ফ্ল্যাঞ্জ প্রকার এবং ফেস স্টাইলে উপলব্ধ, ASME B16.5 বা B16.47 অনুযায়ী মাত্রিক সহনশীলতা সহ।

2. পণ্যের প্রয়োগ

ফোর্জড স্টিল ফ্ল্যাঞ্জগুলি পাইপিং সিস্টেমে প্রাথমিক সংযোগ পদ্ধতি হিসাবে কাজ করে যেখানে নির্ভরযোগ্যতা, নিরাপত্তা এবং রক্ষণাবেক্ষণযোগ্যতা অত্যন্ত গুরুত্বপূর্ণ। এগুলি পাইপ, ভালভ, পাম্প, কম্প্রেসার, চাপ পাত্র এবং অন্যান্য সরঞ্জাম সংযোগ করতে ব্যবহৃত হয়। মূল প্রয়োগ ক্ষেত্রগুলির মধ্যে রয়েছে:

  • তেল ও গ্যাস আপস্ট্রিম (ওয়েলহেড, ক্রিসমাস ট্রি), মিডস্ট্রিম (ট্রান্সমিশন পাইপলাইন), এবং ডাউনস্ট্রিম (রিফাইনারি, পেট্রোকেমিক্যাল কমপ্লেক্স)

  • বিদ্যুৎ উৎপাদন (থার্মাল, নিউক্লিয়ার, এবং কম্বাইন্ড-সাইকেল প্ল্যান্ট)

  • রাসায়নিক প্রক্রিয়াকরণ এবং বিশেষ রাসায়নিক উৎপাদন

  • অফশোর প্ল্যাটফর্ম, FPSO জাহাজ, এবং সাবসি সিস্টেম

  • ফার্মাসিউটিক্যাল, খাদ্য ও পানীয়, এবং বায়োটেকনোলজি সুবিধা

  • জল/বর্জ্য জল শোধন এবং ডিস্যালিনেশন প্ল্যান্ট

  • পাল্প ও কাগজ, স্টিল মিল, এবং খনি কার্যক্রম

  • মেরিন প্রোপালশন এবং জাহাজবোর্ডের পাইপিং সিস্টেম

এই ফ্ল্যাঞ্জগুলি বিশেষ করে গুরুতর পরিষেবা অবস্থার জন্য নির্দিষ্ট করা হয়, যার মধ্যে উচ্চ তাপমাত্রা (>400°C), উচ্চ চাপ (Class 2500# পর্যন্ত), নিম্ন তাপমাত্রা (-196°C পর্যন্ত), ক্ষয়কারী তরল, এবং চক্রাকার লোডিং অন্তর্ভুক্ত।

3. পণ্যের সুবিধা

ঢালাই করা ফ্ল্যাঞ্জ বা প্লেট ফ্ল্যাঞ্জের সাথে তুলনা করলে, ফোর্জড স্টিল ফ্ল্যাঞ্জগুলি স্বতন্ত্র কর্মক্ষমতা সুবিধা প্রদান করে:

  • অপ্টিমাইজড গ্রেইন স্ট্রাকচার – নির্দেশমূলক শস্য প্রবাহ প্রভাব, ক্লান্তি, এবং স্ট্রেস-ক্ষয় ফাটলের প্রতিরোধ ক্ষমতা বাড়ায়।

  • সম্পূর্ণ ঘন উপাদান – কোনও ছিদ্র, ব্লোহোল, বা সংকোচন গহ্বর নেই, যা পরিবর্তনশীল চাপে লিক-টাইটনেস নিশ্চিত করে।

  • উচ্চতর শক্তি-থেকে-ওজন অনুপাত – চাপ-তাপমাত্রা রেটিং পূরণ করার সময় কমপ্যাক্ট ডিজাইনের অনুমতি দেয়।

  • উচ্চতর ওয়েল্ডেবিলিটি – সামঞ্জস্যপূর্ণ রাসায়নিক গঠন এবং সূক্ষ্ম শস্য আকার ওয়েল্ড ফাটলের ঝুঁকি কমায়।

  • চমৎকার মেশিনেবিলিটি – অভিন্ন কঠোরতা সূক্ষ্ম পৃষ্ঠ ফিনিস (Ra ≤ 3.2 μm) সহ নির্ভুল সিলিং ফেস সক্ষম করে।

  • চমৎকার ক্ষয় এবং ক্ষয় প্রতিরোধ ক্ষমতা – বিশেষ করে উচ্চ-অ্যালয় গ্রেড ব্যবহার করার সময়, ঢালাই করা সমতুল্যকে ছাড়িয়ে যায়।

  • সম্পূর্ণ ট্রেসেবিলিটি – প্রতিটি ফ্ল্যাঞ্জ কাঁচামাল থেকে সমাপ্ত পণ্য পর্যন্ত হিট-নম্বর ট্র্যাক করা যেতে পারে, কঠোর NDE এবং ডকুমেন্টেশন প্রয়োজনীয়তা (EN 10204 3.1/3.2) পূরণ করে।

  • দীর্ঘমেয়াদী খরচ কার্যকারিতা – হ্রাসকৃত ডাউনটাইম এবং রক্ষণাবেক্ষণ ব্যবধান উচ্চতর প্রাথমিক খরচকে পুষিয়ে দেয়।

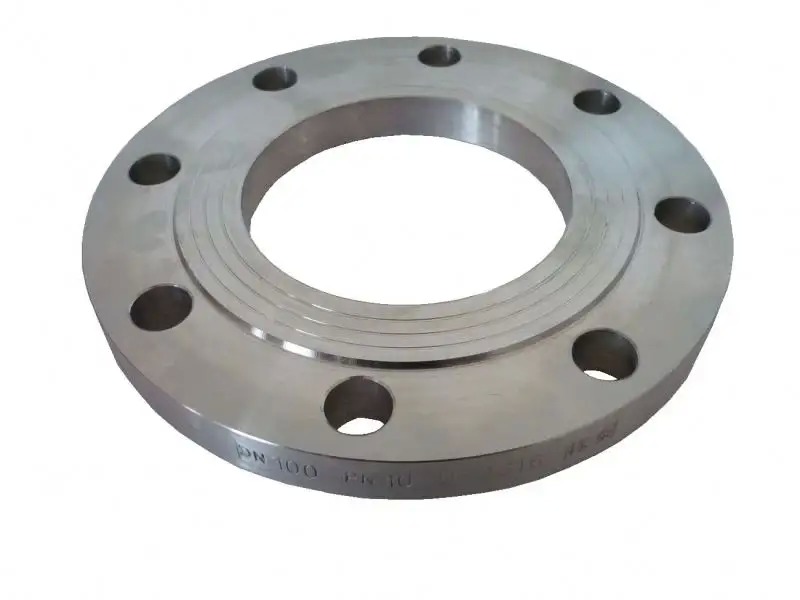

নকল ইস্পাত সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ ANSI B16.5 ক্লাস 150 উত্থাপিত মুখ

4. মূল প্রযুক্তিগত পরামিতি

পরামিতি বিস্তারিত / পরিসীমা
ডিজাইন স্ট্যান্ডার্ড ASME B16.5 (NPS ½–24), ASME B16.47 সিরিজ A/B (NPS 26–120), EN 1092-1, DIN, JIS B2220, BS 4504, GB/T 9112, GOST 33259
নামমাত্র আকার NPS ½″ থেকে 120″ (DN 15 থেকে DN 3000)
চাপ শ্রেণী (ASME) ক্লাস 150, 300, 400, 600, 900, 1500, 2500
চাপ রেটিং (মেট্রিক) PN 2.5, 6, 10, 16, 25, 40, 64, 100, 160, 250, 320 (32.0 MPa পর্যন্ত)
তাপমাত্রা পরিসীমা -196°C (–321°F) থেকে +600°C (+1112°F), উপাদান এবং চাপ হ্রাসকরণের উপর নির্ভর করে
সাধারণ উপকরণ কার্বন: A105, A105N, A350 LF1/LF2/LF3; অ্যালয়: A182 F1, F5, F9, F11, F22, F91; স্টেইনলেস: A182 F304, F304L, F316, F316L, F317, F321, F347; উচ্চ-ফলন: A694 F52–F70
ফ্ল্যাঞ্জ প্রকার WN (ওয়েল্ড নেক), SO (স্লিপ-অন), BL (ব্লাইন্ড), SW (সকেট ওয়েল্ড), TH (থ্রেডেড), LJ (ল্যাপ জয়েন্ট), অরফিস, রিডিউসিং, প্লেট
ফেস স্টাইল RF (রেইজড ফেস), FF (ফ্ল্যাট ফেস), RTJ (রিং টাইপ জয়েন্ট), MF (পুরুষ/মহিলা), TG (টাং ও গ্রুভ)
পৃষ্ঠ ফিনিস এককেন্দ্রিক বা সর্পিল খাঁজ, 125–250 μinch Ra (3.2–6.3 μm), RTJ খাঁজের জন্য মসৃণ ফিনিস
বোল্ট গর্তের সংখ্যা (সাধারণ) ক্লাস 150: 4 (½–2″), 8 (2½–12″), 12 (14–24″); ক্লাস 300/600: একই আকারের জন্য বেশি গর্ত, বড় ব্যাসের জন্য 24 গর্ত পর্যন্ত
ওয়েল্ডিং প্রান্ত প্রস্তুতি বেভেল কোণ 37.5° ± 2.5°, রুট ফেস 1.6 মিমি (WN ফ্ল্যাঞ্জের জন্য), ম্যাচিং পাইপ শিডিউল (Sch 40, 80, 160, XXS)
মাত্রিক সহনশীলতা বাইরের ব্যাস ±1.5 মিমি, পুরুত্ব ±3.2 মিমি, বোল্ট সার্কেল ±0.8 মিমি, হাব ব্যাস ±1.5 মিমি (ASME B16.5 অনুযায়ী)
তাপীয় চিকিৎসা উপাদান স্পেসিফিকেশন অনুযায়ী স্বাভাবিককরণ, অ্যানিলিং, কোয়েনচিং + টেম্পারিং, বা সলিউশন অ্যানিলিং (স্টেইনলেসের জন্য)
অ-ধ্বংসাত্মক পরীক্ষা (NDE) চুম্বকীয় কণা (MT), তরল প্রবেশকারী (PT), আল্ট্রাসনিক (UT), রেডিওগ্রাফি (RT) গ্রাহকের প্রয়োজনীয়তা অনুযায়ী
চিহ্নিতকরণ স্ট্যাম্প করা বা লেজার-এনগ্রেভড: উপাদান গ্রেড, আকার, ক্লাস, শিডিউল, হিট নম্বর, প্রস্তুতকারকের লোগো, স্ট্যান্ডার্ড
পরীক্ষা সার্টিফিকেট EN 10204 টাইপ 3.1 (পরিদর্শন সার্টিফিকেট), টাইপ 3.2 (তৃতীয় পক্ষের সাক্ষী) উপলব্ধ
আবরণ / সুরক্ষা প্রকল্প স্পেসিফিকেশন অনুযায়ী অ্যান্টি-রাস্ট তেল, জিঙ্ক প্লেটিং, ইপোক্সি কোটিং, বা গ্যালভানাইজড



প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. আপনি কি ট্রেডিং কোম্পানি নাকি প্রস্তুতকারক? আমরা প্রস্তুতকারক, আপনি সার্টিফিকেশন দেখতে পারেন।

2. আপনার ডেলিভারি সময় কত? সাধারণত যদি পণ্য স্টকে থাকে তবে 5-10 দিন। অথবা যদি পণ্য স্টকে না থাকে তবে 15-20 দিন, এটি পরিমাণের উপর নির্ভর করে।

3. আপনি কি নমুনা সরবরাহ করেন? এটি কি বিনামূল্যে নাকি অতিরিক্ত? হ্যাঁ, আমরা বিনামূল্যে নমুনা দিতে পারি তবে ফ্রেইটের খরচ বহন করতে হবে।

4. আপনার পেমেন্টের শর্তাবলী কি? পেমেন্ট=1000USD, 50% T/T অগ্রিম, চালানের আগে ব্যালেন্স।
