স্টেইনলেস স্টিল স্টাব শেষ ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ ফিটিং 304/316L ASME B16.9

স্টেইনলেস স্টিল স্টাব এন্ডস ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ ফিটিংস 304/316L ASME B16.9

1. পণ্যের বিবরণ

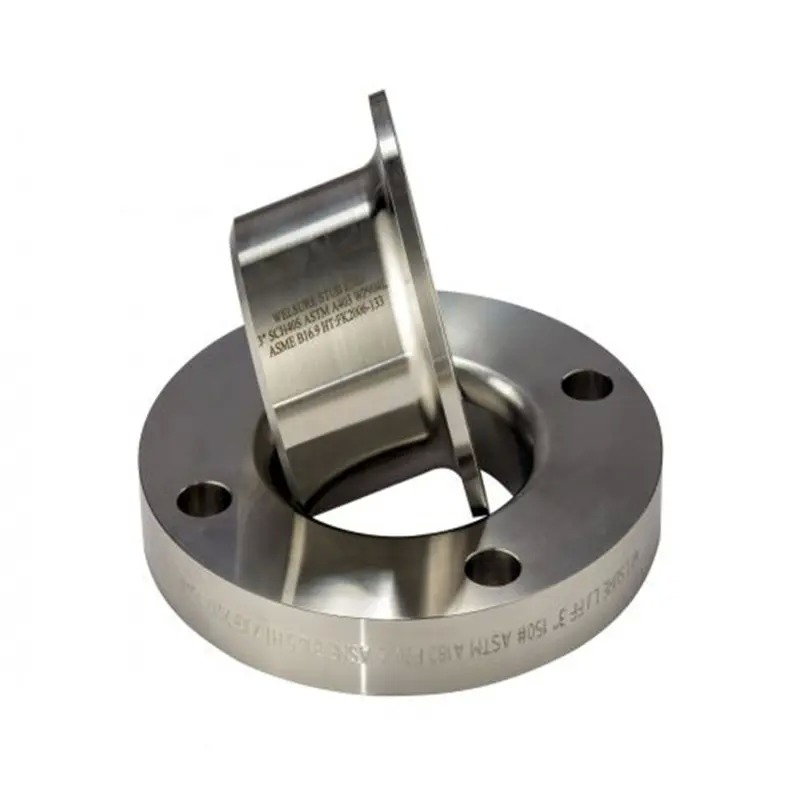

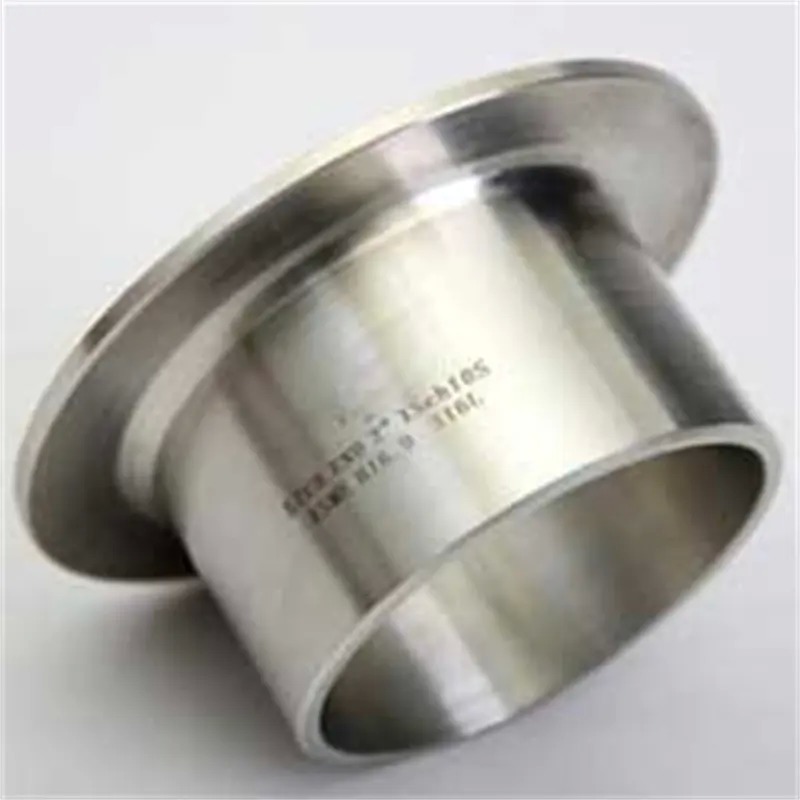

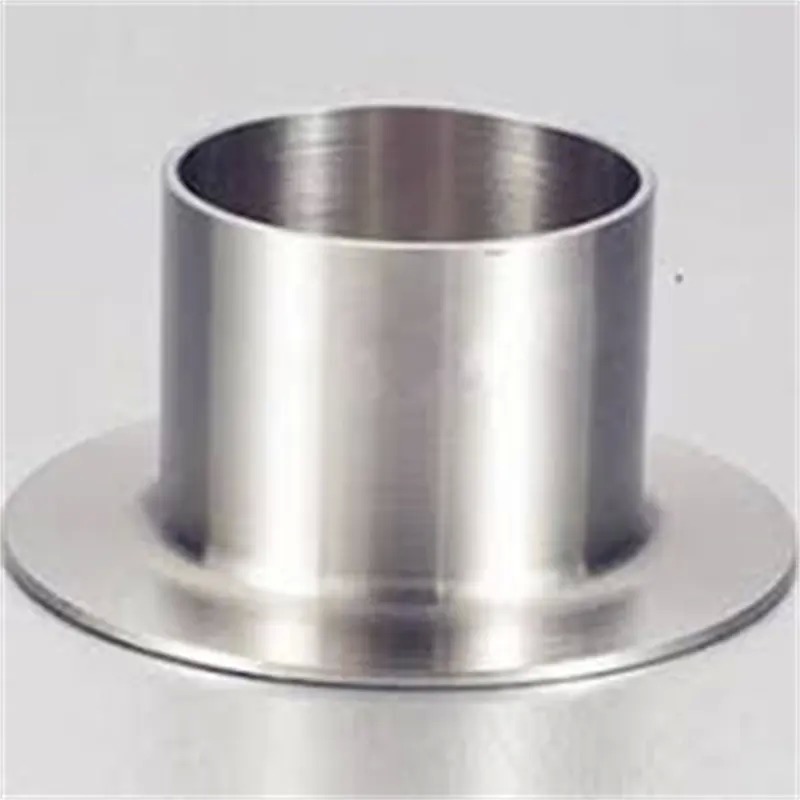

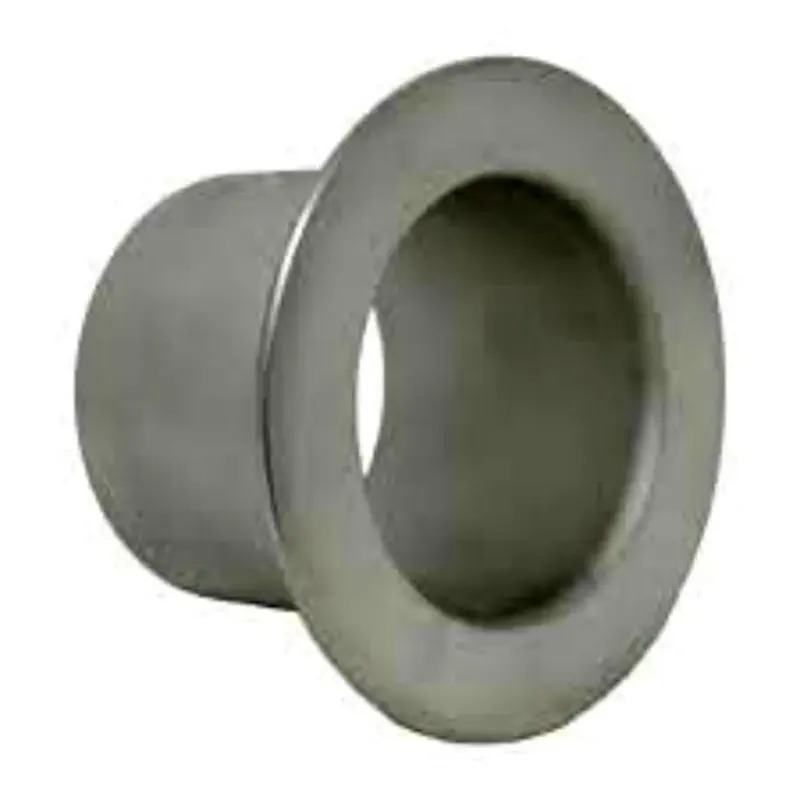

স্টেইনলেস স্টিল স্টাব এন্ডস (ল্যাপ জয়েন্ট স্টাব এন্ডস বা ফ্ল্যাঞ্জ স্টাব এন্ডস নামেও পরিচিত) হল ট্রানজিশন ফিটিংস যা একটি পাইপের ওয়েল্ডেড প্রান্তকে ফ্ল্যাঞ্জড সিলিং ফেস-এ রূপান্তরিত করে। কাঠামোগতভাবে, একটি প্রান্ত বাট-ওয়েল্ডিংয়ের জন্য একটি সোজা পাইপ সেকশন, অন্য প্রান্তটি একটি নির্ভুলভাবে গঠিত ফ্লেয়ার্ড ল্যাপ। পণ্যটিতে ফ্ল্যাঞ্জ অন্তর্ভুক্ত নয় এবং ল্যাপ জয়েন্ট ফ্ল্যাঞ্জের সাথে যুক্ত করতে হবে। উপকরণগুলির মধ্যে রয়েছে 304/304L, 316/316L, ডুপ্লেক্স স্টেইনলেস স্টিল এবং নিকেল-ভিত্তিক অ্যালয়। ব্যাক কন্ট্যুর অনুসারে, এগুলি টাইপ এ (সোজা ঘাড় ট্রানজিশন), টাইপ বি (বাঁকা ট্রানজিশন), এবং টাইপ সি (ফোর্জড পুরু) হিসাবে শ্রেণীবদ্ধ করা হয়, যা যথাক্রমে স্ট্যান্ডার্ড ওয়াল, পাতলা-ওয়াল এবং উচ্চ-চাপের পুরু-ওয়াল অ্যাপ্লিকেশনের জন্য উপযুক্ত। উত্পাদন মান ASME, DIN, এবং JIS সিস্টেমগুলিকে অন্তর্ভুক্ত করে বিশ্বব্যাপী ইঞ্জিনিয়ারিং সংগ্রহ প্রয়োজনীয়তা পূরণ করে।

2.পণ্যের প্রয়োগ

1. পাইপ এবং সরঞ্জামের মধ্যে স্ট্যান্ডার্ড ফ্ল্যাঞ্জ সংযোগ: ভালভ, টাওয়ার, হিট এক্সচেঞ্জার, পাম্প এবং ফ্ল্যাঞ্জড নোজেল সহ অন্যান্য সরঞ্জামের সাথে ওয়েল্ডেড পাইপিং সিস্টেমগুলিকে দ্রুত সংযোগ করতে ব্যবহৃত হয়।

2. ক্ষয়কারী মিডিয়া ট্রান্সমিশন সিস্টেম: শুধুমাত্র স্টাব এন্ড ক্ষয়-প্রতিরোধী অ্যালয়ের সাথে মিডিয়াতে যোগাযোগ করে; ম্যাচিং ফ্ল্যাঞ্জ রিং সাধারণ কার্বন স্টিল দিয়ে তৈরি করা যেতে পারে, যা জোনেড উপাদান অপ্টিমাইজেশান অর্জন করে।

3. বৃহৎ-ব্যাস এবং উচ্চ-চাপের পাইপিং প্রকল্প: স্বাধীনভাবে ঘূর্ণায়মান ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ বোল্ট অ্যালাইনমেন্টের জন্য বড়-ব্যাস পাইপ ঘোরানোর ইনস্টলেশন বাধা সমাধান করে, বিশেষ করে অফশোর প্ল্যাটফর্ম এবং বৃহৎ আকারের পেট্রোকেমিক্যাল প্ল্যান্টের জন্য উপযুক্ত।

4. নিয়মিত পরিদর্শন প্রয়োজন এমন প্রক্রিয়া স্টেশন: চুল্লীর ফিড/ডিসচার্জ নোজেল, ফিল্টার হাউজিং, কম্প্রেসার ইনলেট/আউটলেট এবং নিয়মিত ডিসঅ্যাসেম্বলি, পরিদর্শন বা পরিষ্কারের প্রয়োজন এমন অন্যান্য অবস্থানের জন্য উপযুক্ত।

5. তাপীয় চক্র এবং কম্পনের শিকার পাইপিং সিস্টেম: ফিট ক্লিয়ারেন্স সামান্য অক্ষীয় নড়াচড়ার অনুমতি দেয়, ওয়েল্ড এবং সিলিং ফেসগুলিতে তাপীয় প্রসারণ স্ট্রেস এবং যান্ত্রিক কম্পন প্রভাব বাফার করে।

6. মূল অ্যাপ্লিকেশন শিল্প: তেল ও গ্যাস, পেট্রোলিয়াম পরিশোধন ও রাসায়নিক, অফশোর ইঞ্জিনিয়ারিং, বিদ্যুৎ ও শক্তি, খাদ্য প্রক্রিয়াকরণ, ফাইন কেমিক্যালস, সেমিকন্ডাক্টর এবং এয়ার সেপারেশন ইউনিট।

​3. পণ্যের সুবিধা

• ঐতিহ্যবাহী ইন্টিগ্রাল ফ্ল্যাঞ্জড সংযোগ সমাধানের তুলনায়, স্টেইনলেস স্টিল স্টাব এন্ডস নিম্নলিখিত উল্লেখযোগ্য সুবিধাগুলি সরবরাহ করে:
• উপাদানের ব্যয়ের উল্লেখযোগ্য সাশ্রয়: সম্পূর্ণ সংযোগ সমাবেশে, শুধুমাত্র স্টাব এন্ডের জন্য স্টেইনলেস স্টিল বা অন্যান্য ক্ষয়-প্রতিরোধী অ্যালয় প্রয়োজন; ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ রিং সাধারণ কার্বন স্টিল দিয়ে তৈরি করা যেতে পারে। বড় ব্যাস এবং উচ্চ চাপ শ্রেণীর জন্য, উপাদানের ব্যয় প্রায় 30% থেকে 50% পর্যন্ত হ্রাস করা যেতে পারে, পাইপের আকার বৃদ্ধির সাথে সাথে সাশ্রয় আরও স্পষ্ট হয়।
• উচ্চ ইনস্টলেশন দক্ষতা: ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ স্টাব এন্ডের বাইরের দেয়াল বরাবর অবাধে ঘুরতে পারে। ইনস্টলেশনের সময়, বোল্ট ছিদ্র অ্যালাইনমেন্টের জন্য শুধুমাত্র ফ্ল্যাঞ্জ রিং ঘোরানো প্রয়োজন, বড়-ব্যাস পাইপ ঘোরানোর প্রয়োজন হয় না। একজন কর্মী অ্যালাইনমেন্ট সম্পন্ন করতে পারে, উচ্চ-উচ্চতা এবং সীমাবদ্ধ-স্থান অপারেশনের জন্য নির্মাণ অসুবিধা এবং ম্যান-আওয়ার উল্লেখযোগ্যভাবে হ্রাস করে।
• নমনীয় এবং সুবিধাজনক রক্ষণাবেক্ষণ: সিস্টেম ওভারহলের সময়, বোল্টগুলি আলগা করে ফ্ল্যাঞ্জ রিংটি পাইপের পিছনে স্লাইড করুন, পুরো পাইপ সেকশনটি তুলে ফেলার অনুমতি দিন। কোনও হট ওয়ার্ক কাটিং বা পুনরায় ওয়েল্ডিংয়ের প্রয়োজন নেই। পরিদর্শনের পরে, সমাবেশটি দ্রুত পুনরায় ইনস্টল করা যেতে পারে, কার্যকরভাবে প্ল্যান্ট ডাউনটাইম হ্রাস করে।
• নির্ভরযোগ্য এবং যুক্তিসঙ্গত স্ট্রেস বিতরণ: বাট ওয়েল্ডটি স্টাব এন্ডের সোজা অংশে অবস্থিত, ল্যাপ সিলিং ফেস থেকে পর্যাপ্ত দূরত্বে। ওয়েল্ড হিট-এফেক্টেড জোন এবং সিলিং ফেস একে অপরের সাথে হস্তক্ষেপ করে না। পাইপ কম্পন এবং তাপীয় প্রসারণ থেকে স্ট্রেসগুলি সিলিং ফেসের উপর ওভারল্যাপ করে না, যার ফলে ইন্টিগ্রাল ওয়েল্ড নেক ফ্ল্যাঞ্জের তুলনায় উন্নত দীর্ঘমেয়াদী জয়েন্ট নির্ভরযোগ্যতা পাওয়া যায়।
• কার্যকরী সরঞ্জাম নোজেল সুরক্ষা: যেহেতু ল্যাপ জয়েন্ট ফ্ল্যাঞ্জের পাইপ বডির সাথে কোনও অনমনীয় ওয়েল্ডেড সংযোগ নেই, পাইপের ডেডওয়েট বা তাপীয় প্রসারণ থেকে বেন্ডিং মোমেন্টগুলি সরাসরি সরঞ্জামের নোজেলগুলিতে স্থানান্তরিত হয় না। এই বৈশিষ্ট্যটি সেন্ট্রিফিউগাল পাম্প, কম্প্রেসার এবং টারবাইনের মতো ঘূর্ণায়মান সরঞ্জামের ইনলেট/আউটলেট নোজেলগুলি রক্ষা করার জন্য বিশেষভাবে গুরুত্বপূর্ণ, কার্যকরভাবে নোজেল ওভারলোড ফ্র্যাকচার প্রতিরোধ করে।
• চমৎকার খুচরা যন্ত্রাংশ সাধারণতা: একই আকারের ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ রিংগুলি বিভিন্ন উপকরণের স্টাব এন্ডগুলির সাথে বিনিময়যোগ্য (যেমন, 304, 316L, ডুপ্লেক্স)। প্রকল্পের উপকরণ প্রস্তুত করার সময়, শুধুমাত্র সার্বজনীন ফ্ল্যাঞ্জ রিং এবং বিভিন্ন উপকরণের স্টাব এন্ডগুলি স্টক করা প্রয়োজন, যা বিভিন্ন পাইপ সেকশন জুড়ে ইনস্টলেশন এবং প্রতিস্থাপনের প্রয়োজনীয়তাগুলিতে নমনীয় প্রতিক্রিয়া সক্ষম করে যখন গুদামজাতকরণ খরচ এবং মূলধন দখল হ্রাস করে।
• উচ্চতর পূর্ণ-জীবনচক্র অর্থনীতি: প্রাথমিক সংগ্রহ খরচ, ইনস্টলেশন শ্রম ব্যয়, রক্ষণাবেক্ষণ ডাউনটাইম ক্ষতি এবং খুচরা যন্ত্রাংশ মূলধন প্রতিশ্রুতি বিবেচনা করে, স্টেইনলেস স্টিল স্টাব এন্ড + ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ সংমিশ্রণের 25 বছরের ইঞ্জিনিয়ারিং পরিষেবা জীবনে ইন্টিগ্রাল স্টেইনলেস স্টিল ফ্ল্যাঞ্জ সমাধানের তুলনায় উল্লেখযোগ্যভাবে কম মোট খরচ রয়েছে।

4. মূল প্রযুক্তিগত স্পেসিফিকেশন

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. আপনি কি ট্রেডিং কোম্পানি নাকি প্রস্তুতকারক? আমরা প্রস্তুতকারক, আপনি সার্টিফিকেশন দেখতে পারেন।

2. আপনার ডেলিভারি সময় কত? সাধারণত যদি পণ্যগুলি স্টকে থাকে তবে 5-10 দিন। অথবা যদি পণ্যগুলি স্টকে না থাকে তবে 15-20 দিন, এটি পরিমাণের উপর নির্ভর করে।

3. আপনি কি নমুনা সরবরাহ করেন? এটি কি বিনামূল্যে নাকি অতিরিক্ত? হ্যাঁ, আমরা বিনামূল্যে নমুনা দিতে পারি তবে ফ্রেইটের খরচ বহন করতে হবে।
