ASTM A403 316L স্টেইনলেস স্টীল স্টাব শেষ হয় ASME B16.9 ল্যাপ জয়েন্ট
পণ্যের বিবরণ
| পণ্যের নাম | ASTM A403 316L স্টেইনলেস স্টীল স্টাব শেষ হয় ASME B16.9 ল্যাপ জয়েন্ট | টেকনিক্স | কাস্টিং |
|---|---|---|---|
| প্রক্রিয়াকরণ পদ্ধতি | ঠান্ডা ঘূর্ণিত এবং annealed | টাইপ | স্টাব শেষ |
| প্রকারভেদ | বিরামহীন | পুরুত্ব | Sch 5s, Sch 10s, Sch 40s, Sch 80s |
| শেষ করুন | আচার, পালিশ | উত্পাদন প্রক্রিয়া | ধাক্কা, টিপুন, ফোরজ, কাস্ট ইত্যাদি |
| শেষ প্রকার | সংক্ষিপ্ত প্যাটার্ন, দীর্ঘ প্যাটার্ন | প্রাচীর বেধ | Sch5s ~ xxs |
| চাপ | 3000LB, 6000LB, 9000LB | সারফেস ট্রিটমেন্ট | পিকলিং, পলিশিং, স্যান্ডব্লাস্টিং |
| উপাদান | স্টেইনলেস স্টীল (সাধারণত SS304, SS316) | শেষ প্রকার | বাট ওয়েল্ড এন্ড |
| ইমেইল | andyhuang@cnjdgy.com | প্রেসার রেটিং | 3000/6000/9000 PSI |
| বিশেষভাবে তুলে ধরা | ASTM A403 স্টেইনলেস স্টিল স্টাব এন্ডস,৩১৬এল ল্যাপ জয়েন্ট স্টুপ শেষ,ASME B16.9 স্টেইনলেস স্টীল ফিটিং |
||
পণ্যের বর্ণনা

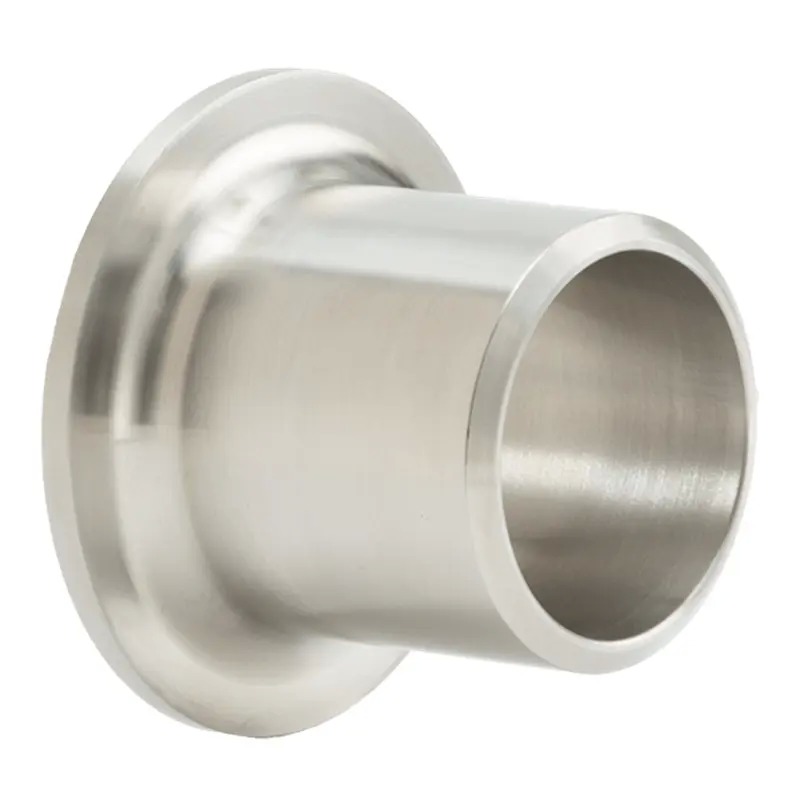

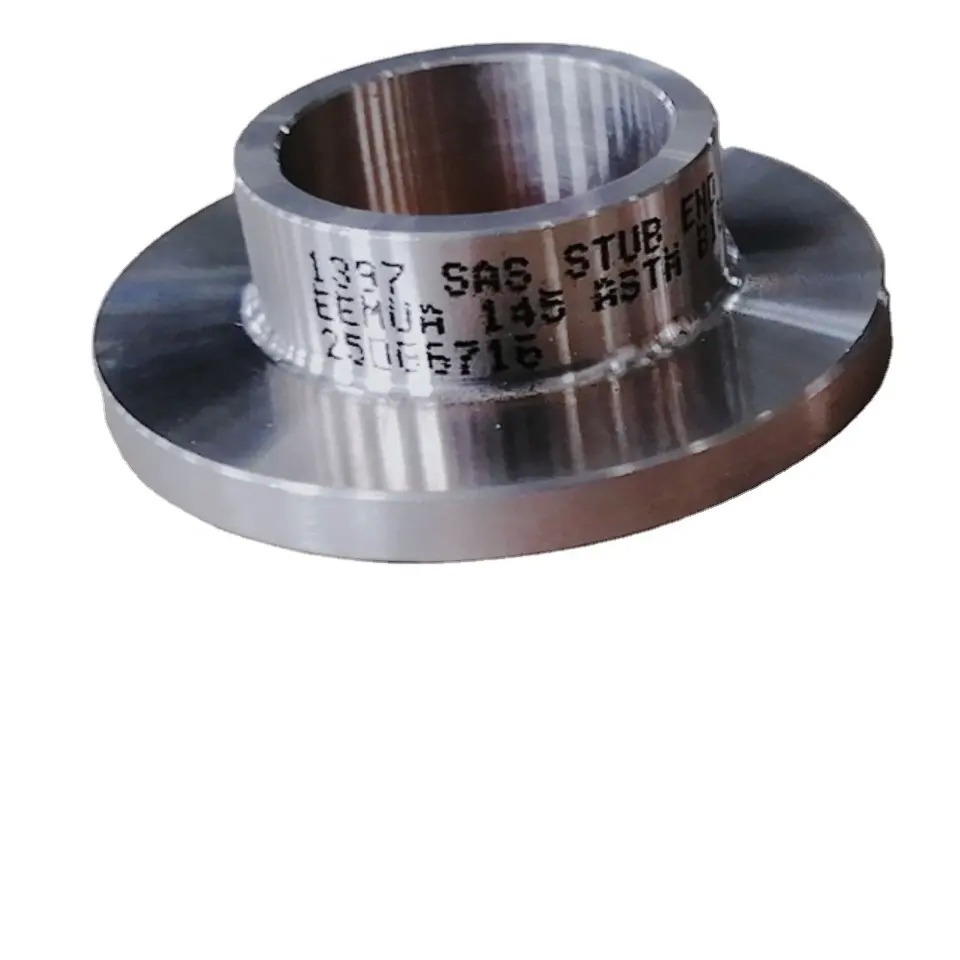

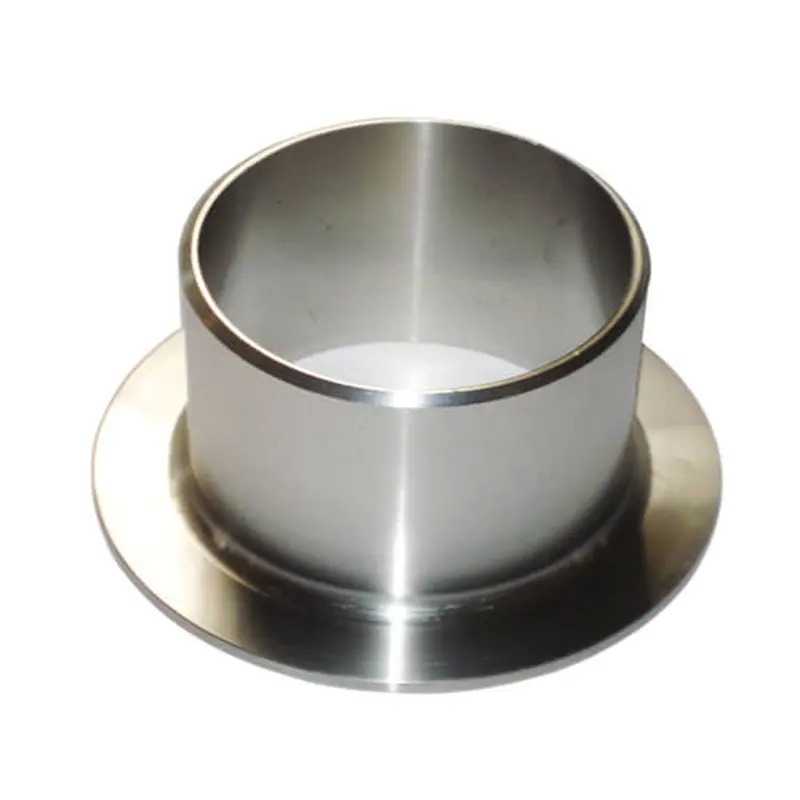

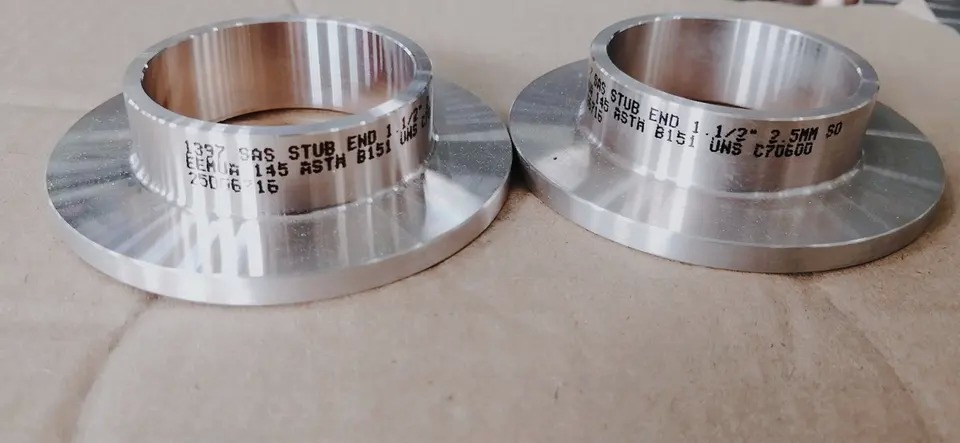

ASTM A403 316L স্টেইনলেস স্টিল স্টাব এন্ডস ASME B16.9 ল্যাপ জয়েন্ট
১. পণ্যের বিবরণ
স্টেইনলেস স্টিল স্টাব এন্ডস, যা প্রকৌশলে "ল্যাপ জয়েন্ট স্টাব এন্ডস" বা "ভন রোল-টাইপ ফ্ল্যাঞ্জড পাইপ এন্ডস" নামেও পরিচিত, মূলত স্ট্রেস-ডিকাপলড পাইপিং সংযোগ উপাদান। কাঠামোগতভাবে, তারা "চাপ-ধরে রাখা সিলিং ফাংশন" কে "বোল্ট-ফাস্টেনিং ফাংশন" থেকে আলাদা করে: স্টাব এন্ড মিডিয়া চাপ, ক্ষয় এবং ক্ষয় প্রতিরোধ করে, যখন ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ রিং একচেটিয়াভাবে বোল্ট ফাস্টেনিং লোড সরবরাহ করে। এই নকশা নিশ্চিত করে যে পাইপিং সিস্টেম চরম তাপমাত্রা পার্থক্য বা যান্ত্রিক কম্পনের সম্মুখীন হলে ওয়েল্ড স্ট্রেস এবং ফ্ল্যাঞ্জ সিলিং স্ট্রেস একে অপরের উপর সুপারইম্পোজ বা হস্তক্ষেপ করে না। পণ্যগুলি তিনটি প্রধান বিশ্বব্যাপী স্ট্যান্ডার্ড সিস্টেমের সাথে সঙ্গতি রেখে তৈরি করা হয়: আমেরিকান (ASME B16.9 / MSS SP-43), জার্মান (DIN EN 1092-1 / DIN 2673), এবং জাপানিজ (JIS B2311 / B2220), যা বিভিন্ন রপ্তানি এবং দেশীয় প্রকৌশল প্রকল্পগুলিতে নির্বিঘ্ন একীকরণের সুবিধা দেয়। পয়েন্ট।
২.পণ্যের প্রয়োগ
এই পণ্যটি বিশেষভাবে নিম্নলিখিত চারটি সাধারণ চরম পরিষেবা শর্ত এবং বিশেষ পরিস্থিতির জন্য প্রকৌশল করা হয়েছে:
-
ক্রায়োজেনিক এবং অতি-নিম্ন তাপমাত্রার পাইপলাইন (-196°C LN₂/LNG এর জন্য): LNG গ্রহণ টার্মিনাল এবং এয়ার সেপারেশন ইউনিট লিকুইড নাইট্রোজেন ট্রান্সফার লাইনে ব্যবহৃত হয়। অস্টেনিটিক স্টেইনলেস স্টিল স্টাব এন্ডস কম তাপমাত্রায় চমৎকার ইমপ্যাক্ট টাফনেস বজায় রাখে। ল্যাপ জয়েন্ট ফ্ল্যাঞ্জের সাথে যুক্ত হলে, তারা ঠান্ডা সংকোচন দ্বারা সৃষ্ট বিশাল অক্ষীয় সংকোচনকে কার্যকরভাবে ক্ষতিপূরণ দেয়, ভঙ্গুর ফাটল প্রতিরোধ করে।
-
উচ্চ-তাপমাত্রার ভারী তেল এবং স্টিম-ট্রেসড লাইন (≥400°C): রিফাইনারি অ্যাটমোস্ফিয়ারিক/ভ্যাকুয়াম ডিস্টিলেশন ইউনিট এবং ক্যাটালাইটিক ক্র্যাকিং উচ্চ-তাপমাত্রার হাইড্রোকার্বন গ্যাস লাইনে ব্যবহৃত হয়। লং-প্যাটার্ন স্টাব এন্ডস বাট-ওয়েল্ডকে উচ্চ-তাপমাত্রার ল্যাপ স্ট্রেস জোন থেকে দূরে রাখে, উচ্চ-তাপমাত্রার ক্রিপের কারণে ফ্ল্যাঞ্জ সিলিং ফেস ফেলিওর প্রতিরোধ করে।
-
উচ্চ-ক্ষয় এবং কঠিন-বহনকারী স্লারি পাইপলাইন: খনি ও ধাতুবিদ্যা স্লারি পরিবহন এবং ডিসালফারাইজেশন চুনাপাথর স্লারি সঞ্চালন লাইনে ব্যবহৃত হয়। স্টাব এন্ডের মসৃণ অভ্যন্তরীণ বোর-এ কোনও ওয়েল্ড প্রোট্রুশন নেই, যা স্লারি জমা এবং স্থানীয় ভর্টেক্স ক্ষয় দূর করে। পরিধানের পরে, কেবল স্টাব এন্ডটি প্রতিস্থাপন করতে হবে, ব্যয়বহুল বড়-বোর ফ্ল্যাঞ্জ নয়।
-
অতি-উচ্চ ভ্যাকুয়াম সিস্টেম (≤10⁻⁵ Pa): সেমিকন্ডাক্টর এবং ফটোভোলটাইক শিল্প ভ্যাকুয়াম চেম্বার ইভাকুয়েশন লাইনে ব্যবহৃত হয়। ল্যাপ সিলিং ফেসটি অতি-ফিনিশড এবং অক্সিজেন-মুক্ত কপার গ্যাসকেট বা মেটালিক সি-রিংয়ের সাথে যুক্ত করে অতি-উচ্চ ভ্যাকুয়ামের অধীনে অত্যন্ত কম আউটগ্যাসিং হার এবং লিক রেট অর্জন করা হয়।
৩. পণ্যের সুবিধা
| প্রকৌশল বিন্দু | এই পণ্য সমাধান |
| ভিন্ন ধাতুর ওয়েল্ডিং সমস্যা | এসএস পাইপগুলিকে সরাসরি সিএস ফ্ল্যাঞ্জের সাথে ওয়েল্ড করার প্রয়োজনীয়তা দূর করে। কেবল উভয় উপকরণ আলাদাভাবে কিনুন এবং বোল্টের মাধ্যমে যান্ত্রিকভাবে সংযোগ করুন, ভিন্ন ধাতুর ওয়েল্ড সিমগুলিতে গ্যালভানিক ক্ষয় এবং ভঙ্গুরতার ঝুঁকি সম্পূর্ণরূপে এড়িয়ে চলুন। |
| বড়-বোর ফ্ল্যাঞ্জগুলি সাইটে হট-বেন্ট করা যায় না | ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ পাইপ থেকে স্বাধীনভাবে ঘোরে। ইনস্টলেশনের জন্য গরম করা বা বড়-বোর পাইপগুলির সামগ্রিক উত্তোলন/ঘূর্ণন প্রয়োজন হয় না। কেবল বোল্টগুলিকে কেন্দ্রের উপর সারিবদ্ধ করার জন্য ফ্ল্যাঞ্জ রিংটি ঘোরান, ইনস্টলেশন ম্যান-ঘন্টা নাটকীয়ভাবে হ্রাস করে। |
| অপর্যাপ্ত অক্ষীয় তাপীয় ক্ষতিপূরণ | সংরক্ষিত ফিট ক্লিয়ারেন্স (সাধারণত 1~2 মিমি) পাইপটিকে অক্ষীয় দিকে অবাধে স্লাইড করতে দেয়, একটি সরলীকৃত হিসাবে কাজ করেঅক্ষীয় সম্প্রসারণ জয়েন্ট, সম্প্রসারণ লুপ বা মেটাল বেলো কম্পেনসেটরের উপর নির্ভরতা হ্রাস করে। |
| অতিরিক্ত সরঞ্জাম অগ্রভাগ লোড | যেহেতু কোনও বেন্ডিং মোমেন্ট প্রেরণ করা হয় না (ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ ওয়েল্ড করা হয় না), পাইপের ডেডওয়েট বা তাপীয় সম্প্রসারণ থেকে বিশাল বেন্ডিং মোমেন্টগুলি সরাসরি সরঞ্জাম অগ্রভাগে স্থানান্তরিত হয় না, পাম্প এবং কম্প্রেসার ইনলেট/আউটলেট অগ্রভাগগুলিকে ওভারলোড ফাটল থেকে কার্যকরভাবে রক্ষা করে। |
| কম ইনভেন্টরি টার্নওভার দক্ষতা | একটি ফ্ল্যাঞ্জ রিং আকারে (যেমন, PN16/Class 150) স্ট্যান্ডার্ডাইজ করুন এবং কেবল বিভিন্ন উপকরণে (304/316L/Duplex) স্টাব এন্ডস স্টক করুন। এটি একটি "এক রিং একাধিক উপকরণে ফিট করে" নমনীয় রিলিজ কৌশল অর্জন করে। |
৪. মূল পণ্যের স্পেসিফিকেশন
| প্যারামিটার মাত্রা | মার্কিন স্ট্যান্ডার্ড (ASME) | জার্মান/ইউরোপীয় (DIN/EN) | জাপানিজ (JIS) | আমাদের কারখানা নির্বাচন সুপারিশ |
| মাত্রা স্ট্যান্ডার্ড | ASME B16.9 / B16.28 | DIN 2616 / EN 12560-3 | JIS B2311 / B2312 | আমেরিকার রপ্তানির জন্য ASME কে অগ্রাধিকার দিন; ইউরোপীয় প্রকল্পের জন্য DIN |
| ল্যাপ OD (A) সহনশীলতা | ±1.6 মিমি (NPS ½~48) | ±2.0 মিমি (DN15~1200) | ±2.0 মিমি (15A~600A) | যখন মিশ্রিত হয়, তখন "DN/PN" লেবেলিং দ্বারা মিলানোর অগ্রাধিকার দিনওয়াল থিকনেস সিস্টেমSch 5S / 10S / 40S / 80S |
| সিরিজ 1 / সিরিজ 2 (PN-ভিত্তিক) | STD / XS / XXS | ড্রয়িং Sch বা মিমি ওয়াল থিকনেস দ্বারা কঠোরভাবে সংগ্রহ করুন; সিস্টেমগুলি মিশ্রিত করবেন না | চাপ-তাপমাত্রা রেটিং | ম্যাটিং ফ্ল্যাঞ্জ দ্বারা সীমিত, ক্লাস 150~2500 |
| ম্যাটিং ফ্ল্যাঞ্জ দ্বারা সীমিত, PN 6 ~ PN 400 | ম্যাটিং ফ্ল্যাঞ্জ দ্বারা সীমিত, 10K ~ 40K | উচ্চ-তাপমাত্রার (>350°C) জন্য, ডি-রেট করুন; ASME B16.5 পরিশিষ্ট দেখুন | ল্যাপ রুট ফিলেট ব্যাসার্ধ (গুরুত্বপূর্ণ) | R ≥ 3.0 মিমি (মসৃণ রূপান্তর) |
| R ≥ 3.0 মিমি (ASME এর মতো) | R ≥ 2.5 মিমি (সামান্য তীক্ষ্ণ) | খুব ছোট R | স্ট্রেস কনসেন্ট্রেশন সৃষ্টি করে; অর্ডার করার আগে টুলিং নিশ্চিত করুন | ম্যাটিং ফ্ল্যাঞ্জ আইডি ক্লিয়ারেন্সপ্রায় 1.6 মিমি স্টাব OD এর চেয়ে বড় |
| প্রায় 2.0 মিমি স্টাব OD এর চেয়ে বড় | প্রায় 1.5 মিমি স্টাব OD এর চেয়ে বড় | অপর্যাপ্ত ক্লিয়ারেন্স উচ্চ-তাপমাত্রার জব্দ সৃষ্টি করে; অতিরিক্ত বিকেন্দ্রিকতা সৃষ্টি করে | NDE (নন-ডিস্ট্রাকটিভ এক্সাম) স্তর | ঐচ্ছিক PT/MT; RT চাহিদা অনুযায়ী |
| বাধ্যতামূলক PT/MT (DIN EN 10204 3.1 সার্টিফিকেট) | PT বাধ্যতামূলক | গুরুত্বপূর্ণ ক্ষেত্রে, 100% UT পুরুত্ব যাচাইকরণ যোগ করুন | ল্যাপ পাতলাকরণ পরীক্ষা করতে | উপাদান ইমপ্যাক্ট টেস্ট তাপমাত্রা-29°C (অ-বাধ্যতামূলক তবে প্রস্তাবিত)-20°C / -40°C (EN 13445 বাধ্যতামূলক) |
| -10°C / -20°C | LNG প্রকল্পগুলিতে অবশ্যই -196°C নিম্ন-তাপমাত্রার ইমপ্যাক্ট টেস্ট রিপোর্ট প্রয়োজন | প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী | ১. আপনি কি ট্রেডিং কোম্পানি নাকি প্রস্তুতকারক? আমরা প্রস্তুতকারক, আপনি সার্টিফিকেশন দেখতে পারেন। | ২. আপনার ডেলিভারি সময় কতক্ষণ? সাধারণত যদি পণ্যগুলি স্টকে থাকে তবে এটি 5-10 দিন। অথবা যদি পণ্যগুলি স্টকে না থাকে তবে এটি 15-20 দিন, এটি পরিমাণের উপর নির্ভর করে। |
৩. আপনি কি নমুনা সরবরাহ করেন? এটি কি বিনামূল্যে নাকি অতিরিক্ত? হ্যাঁ, আমরা বিনামূল্যে নমুনা দিতে পারি তবে ফ্রেইটের খরচ বহন করতে হবে।
৪. আপনার পেমেন্টের শর্তাবলী কি? পেমেন্ট
≤1000USD, 100% অগ্রিম। পেমেন্ট>
=1000USD, 50% T/T অগ্রিম, চালানের আগে ব্যালেন্স।
