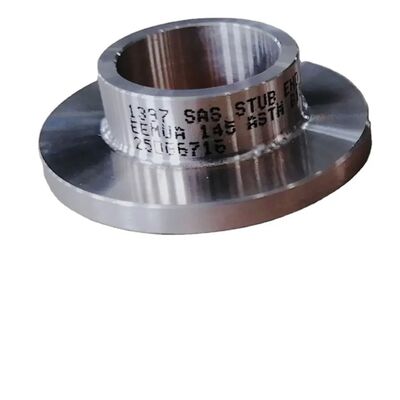

স্টেইনলেস স্টিল 304/316L ল্যাপ জয়েন্ট স্টাব পেট্রোকেমিক্যাল পাইপের জন্য বাট ওয়েল্ড ফিটিং শেষ করে

স্টেইনলেস স্টিল বাট ওয়েল্ড স্টাব এন্ডস লং শর্ট ল্যাপ জয়েন্ট ফোর্জড পাইপ ফিটিং ASME

১. পণ্যের বিবরণ

স্টেইনলেস স্টিল স্টাব এন্ডস হল গুরুত্বপূর্ণ ট্রানজিশন ফিটিং যা পাইপের শেষ প্রান্তকে একটি স্ট্যান্ডার্ড ফ্ল্যাঞ্জ সিলিং ফেসে রূপান্তরিত করে। এর মূল মূল্য কেবল একটি সাধারণ "ফ্ল্যাঞ্জড শর্ট পাইপ" হওয়ার মধ্যে নিহিত নয়, বরং ল্যাপ (ফ্লেয়ার) তৈরির প্রক্রিয়ার মধ্যে নিহিত। এগুলি দুটি উৎপাদন রুটে বিভক্ত: সিমলেস (SMLS) – সিমলেস স্টিল পাইপ থেকে অবিচ্ছেদ্যভাবে তৈরি, যেখানে কোনও অনুদৈর্ঘ্য ওয়েল্ড সিম ছাড়াই একটি ঘন শস্য কাঠামো থাকে, যা উচ্চ-চাপ এবং অত্যন্ত ক্ষয়কারী অবস্থার জন্য উপযুক্ত; ওয়েল্ডেড (WELD) – স্টিল প্লেট থেকে রোল-ফর্মে তৈরি এবং ওয়েল্ড করা, যা বড়-ব্যাসযুক্ত নিম্ন-চাপ সিস্টেমের জন্য উন্নত ব্যয়-কার্যকারিতা প্রদান করে। উভয় প্রকারের জন্য, ল্যাপের পিছনের দিকে একটি R-কোণ বা চ্যামফার লাগানো থাকে যা ল্যাপ জয়েন্ট ফ্ল্যাঞ্জের অভ্যন্তরীণ বোরের সাথে মেলে, বোল্টিংয়ের সময় ফ্ল্যাঞ্জের অভিন্ন চাপ নিশ্চিত করে এবং স্ট্রেস কনসেন্ট্রেশন পয়েন্ট তৈরি করে না।

২.পণ্যের প্রয়োগ

1. উচ্চ-চাপ ও উচ্চ-তাপমাত্রার স্টিম নেটওয়ার্ক: বিদ্যুৎ কেন্দ্রে প্রধান স্টিম এবং রিহিট স্টিম পাইপের ইনলেট এবং আউটলেটে ব্যবহৃত হয়। স্টাব এন্ডের বাট-ওয়েল্ড সংযোগ ফ্ল্যাঞ্জগুলিকে সরাসরি পাইপের সাথে ওয়েল্ড করার পরিবর্তে ব্যবহার করা হয়, যা চরম তাপমাত্রা পরিবর্তনের কারণে ফ্ল্যাঞ্জ নেকের ক্লান্তি ফাটল প্রতিরোধ করে।

2. গুরুতর কম্পনযুক্ত পাইপিং (রেসিপ্রোকেটিং কম্প্রেসার): রেসিপ্রোকেটিং কম্প্রেসারের ইনলেট/আউটলেট লাইনে ব্যবহৃত হয়। যেহেতু ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ পাইপের সাথে দৃঢ়ভাবে ওয়েল্ড করা হয় না, তাই এটি কম্পনের কারণে ওয়েল্ড জয়েন্টগুলিতে সৃষ্ট শিয়ার ক্ষতিকে কার্যকরভাবে বাফার করে।

3. প্রতিস্থাপনযোগ্য "স্যাক্রিফিশিয়াল সেকশন": পাম্প ইনলেট স্ট্রেইনার, হিট এক্সচেঞ্জার চ্যানেল এবং অন্যান্য উচ্চ-ক্ষয়কারী স্থানে ব্যবহৃত হয়। স্টাব এন্ড একটি প্রতিস্থাপনযোগ্য স্যাক্রিফিশিয়াল উপাদান হিসাবে কাজ করে, যা ব্যয়বহুল সরঞ্জামগুলির বডির পরিষেবা জীবন বাড়ায়।

4. প্রিসিশন ইন্সট্রুমেন্ট এবং স্যাম্পলিং টিউব ব্রাঞ্চ: ছোট-বোরের (DN15~DN50) ইন্সট্রুমেন্ট ব্রাঞ্চ লাইনের জন্য, ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ সহ একটি স্টাব এন্ড ব্যবহার করলে প্রিসিশন ইন্সট্রুমেন্ট বডিকে মোচড় না দিয়ে ইন্সট্রুমেন্টের ওরিয়েন্টেশন সহজে সামঞ্জস্য করা যায়।

​৩. পণ্যের সুবিধা

1. আন্তঃদানাদার ক্ষয় ঝুঁকির ১০০% এড়ানো: ল্যাপ সেকশনটি সলিউশন অ্যানিলিং ট্রিটমেন্টের মধ্য দিয়ে যায় যাতে কোল্ড ওয়ার্কিং থেকে উদ্ভূত অবশিষ্ট স্ট্রেস সম্পূর্ণরূপে দূর হয়। যেহেতু ল্যাপ ফেস এবং অভ্যন্তরীণ বোরের কোনও ওয়েল্ড হিট-এফেক্টেড জোন (HAZ) নেই, তাই নাইট্রিক এবং অ্যাসিটিক অ্যাসিডের মতো আন্তঃদানাদার ক্ষয়ের প্রবণতাযুক্ত মিডিয়ার জন্য এগুলি সম্পূর্ণ সুরক্ষা সুবিধা প্রদান করে।

2. কঠোর মাত্রিক চেইন নিয়ন্ত্রণ: ল্যাপের বাইরের ব্যাস এবং রুট ব্যাসার্ধ (রেডিয়াসিং) একটি একক ডাইয়ে নির্ভুলভাবে তৈরি করা হয়, যা স্ট্যান্ডার্ড ল্যাপ জয়েন্ট ফ্ল্যাঞ্জের কাউন্টারবোর শোল্ডার এর সাথে ১০০% ফিট নিশ্চিত করে, ইনস্টলেশনের পরে ফ্ল্যাঞ্জ টিলটিংয়ের কারণে অফ-সেন্টার লিকেজ প্রতিরোধ করে।

3. সম্পূর্ণ ট্রেসেবল NDT (নন-ডেস্ট্রাকটিভ টেস্টিং): সমস্ত বাট-ওয়েল্ড বেভেল প্রান্ত এবং ল্যাপ সেকশনগুলি চালানের আগে লিকুইড পেনিট্রান্ট (PT) বা ম্যাগনেটিক পার্টিকেল (MT) পরিদর্শন করা হয়। ওয়েল্ডেড স্টাব এন্ডগুলির অনুদৈর্ঘ্য সিমগুলি রেডিওগ্রাফিক টেস্টিং (RT) এর মধ্য দিয়ে যায় যাতে কোনও অভ্যন্তরীণ ফাটল, ছিদ্র বা স্ল্যাগ অন্তর্ভুক্তি না থাকে।

4. অপ্টিমাইজড ওয়াল থিকনেস ট্রানজিশন ডিজাইন: বাট-ওয়েল্ড প্রান্তের ওয়াল থিকনেস সংযোগকারী পাইপের সাথে ফ্লাশ থাকে (একই আইডি), যা টার্বুলেন্স এবং ভর্টেক্স ডেড জোন দূর করে, ফ্লো-অ্যাক্সিলারেটেড ক্ষয় হ্রাস করে, এবং প্রিহিটিং এবং পোস্ট-ওয়েল্ড হিট ট্রিটমেন্টের সুবিধা দেয়।

5. উচ্চ অন-সাইট ওয়েল্ড মেরামতের হার: পাইপলাইনের সাথে সংযোগ করার সময় কেবল একটি বৃত্তাকার বাট ওয়েল্ড প্রয়োজন হয়, ওয়েল্ড নেক ফ্ল্যাঞ্জের তুলনায় দুটি ফিলেট ওয়েল্ডের প্রয়োজনীয়তা দূর করে। এটি ওয়েল্ডিংয়ের কাজ ৪০% এর বেশি হ্রাস করে এবং ১০০% ফুল-পেনিট্রেশন অর্জন করা অনেক সহজ করে তোলে।

​

৪. মূল পণ্যের স্পেসিফিকেশন

FAQ

১. আপনি কি ট্রেডিং কোম্পানি নাকি প্রস্তুতকারক? আমরা প্রস্তুতকারক, আপনি সার্টিফিকেশন দেখতে পারেন।

২. আপনার ডেলিভারি সময় কত? সাধারণত ৫-১০ দিন যদি পণ্য স্টকে থাকে। অথবা ১৫-২০ দিন যদি পণ্য স্টকে না থাকে, এটি পরিমাণের উপর নির্ভর করে।

৩. আপনি কি নমুনা সরবরাহ করেন? এটি কি বিনামূল্যে নাকি অতিরিক্ত? হ্যাঁ, আমরা বিনামূল্যে নমুনা দিতে পারি তবে ফ্রেইটের খরচ বহন করতে হবে।

৪. আপনার পেমেন্টের শর্তাবলী কী? পেমেন্ট=১০০০ মার্কিন ডলার, ৫০% টি/টি অগ্রিম, চালানের আগে ব্যালেন্স।
