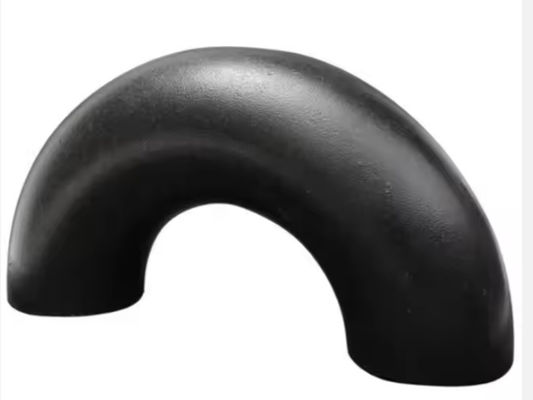

শিল্প এবং খাদ্য গ্রেডের পাইপিংয়ের জন্য সংযোগ সমাধান প্রদানকারী স্যানিটারি স্টেইনলেস স্টিল এলবো ১৮০ ডিগ্রি শর্ট টিউব কাস্টমাইজড সাইজ

ব্যাপকভাবে ব্যবহৃত 304 স্টেইনলেস স্টিল পাইপ ফিটিং ব্যাপকভাবে পেট্রোলিয়াম শিল্প, রাসায়নিক শিল্প, নির্মাণ শিল্প এবং যন্ত্রপাতি উত্পাদন শিল্প ইত্যাদি ব্যবহৃত হয়

এই স্ট্যান্ডার্ডের অধীনে উপাদানটি ডাব্লুপি গ্রেড নামে পরিচিত এবং প্রতিটি ডাব্লুপি গ্রেড স্টেইনলেস স্টিলের জন্য, বিভিন্ন ধরণের পাইপ ফিটিং অন্তর্ভুক্ত রয়েছে, যা নির্দেশ করে যে একটি বিরামবিহীন বা ঝালাই কাঠামো ব্যবহার করা হয়।শ্রেণীর নামকরণগুলিও অ-ধ্বংসাত্মক পরীক্ষার পদ্ধতি এবং অ-ধ্বংসাত্মক পরীক্ষার পরিমাণ (এনডিই) নির্দেশ করতে ব্যবহৃত হয়.

তাপ চিকিত্সা

এইচ গ্রেড স্টিলের জন্য, সমাধান গরম করার জন্য পৃথক সমাধান তাপ চিকিত্সা প্রয়োজন। সমস্ত পাইপ ফিটিং তাপ চিকিত্সা অবস্থায় সরবরাহ করা উচিত।সমস্ত ঢালাই কাজ তাপ চিকিত্সা আগে সম্পন্ন করা উচিত. ফিটিংগুলি যা সরাসরি সমাধান গলিত কাঠামো এবং বার স্ট্যাক থেকে মেশিন করা হয়েছে তাদের আবার গলিত করার দরকার নেই।

রাসায়নিক গঠন

The chemical composition of each cast or furnace steel shall be determined and shall comply with the chemical composition requirements for each grade of material listed in the chemical composition table.

প্রসার্য বৈশিষ্ট্য

পাইপ ফিটিং উপাদানগুলির টান বৈশিষ্ট্যগুলি টান বৈশিষ্ট্যগুলির প্রয়োজনীয়তা পূরণ করবে। পরীক্ষা এবং প্রতিবেদনগুলি A370 পদ্ধতি এবং সংজ্ঞা অনুসারে পরিচালিত হবে।
টেনসিল টেস্টিংয়ের জন্য, লম্বা বা তির্যক কাটা নমুনা গ্রহণযোগ্য হওয়া উচিত।যদিও টান বৈশিষ্ট্য টেবিল লম্বা এবং ক্রস নমুনা জন্য elongation প্রয়োজনীয়তা নির্দিষ্ট করে, এটি একই সময়ে প্রযোজ্য হওয়ার উদ্দেশ্যে নয়। পরিবর্তে, এই অভিপ্রায়টি কেবলমাত্র নমুনার জন্য প্রযোজ্য প্রসারিত প্রয়োজনীয়তা যা দিকের ক্ষেত্রে প্রযোজ্য।

এএসটিএম এ৪০৩ স্ট্যান্ডার্ড স্কোপ

স্ট্যান্ডার্ডটিতে অস্টেনাইটিক স্টেইনলেস স্টীল খাদের বেশ কয়েকটি গ্রেড অন্তর্ভুক্ত রয়েছে এবং স্টিলের গ্রেড চিহ্নিত করতে WP বা CR প্রিফিক্স ব্যবহার করে,প্রযোজ্য ASTM বা MSS আকার এবং নামমাত্র চাপের মান অনুযায়ী.

এএসটিএম এ 403 কাস্ট স্টিল পাইপ ফিটিংয়ের জন্য ডিজাইন করা হয়েছে, কাস্ট পাইপ ফিটিংগুলি উপযুক্ত নয়। (অস্টেনাইটিক স্টেইনলেস স্টিলের ঢালগুলি এই স্ট্যান্ডার্ড, A351/A351M, A743/A743M এবং A744/A744M এ অন্তর্ভুক্ত রয়েছে)

প্রসার্য বৈশিষ্ট্য

পাইপ ফিটিং উপাদানগুলির টান বৈশিষ্ট্যগুলি টান বৈশিষ্ট্যগুলির প্রয়োজনীয়তা পূরণ করবে। পরীক্ষা এবং প্রতিবেদনগুলি A370 পদ্ধতি এবং সংজ্ঞা অনুসারে পরিচালিত হবে।
টেনসিল টেস্টিংয়ের জন্য, লম্বা বা তির্যক কাটা নমুনা গ্রহণযোগ্য হওয়া উচিত।যদিও টান বৈশিষ্ট্য টেবিল লম্বা এবং ক্রস নমুনা জন্য elongation প্রয়োজনীয়তা নির্দিষ্ট করে, এটি একই সময়ে প্রযোজ্য হওয়ার উদ্দেশ্যে নয়। পরিবর্তে, এই অভিপ্রায়টি কেবলমাত্র নমুনার জন্য প্রযোজ্য প্রসারিত প্রয়োজনীয়তা যা দিকের ক্ষেত্রে প্রযোজ্য।

এএসটিএম এ৪০৩ স্টেইনলেস স্টীল পাইপ ফিটিং

এএসটিএম এ 403 স্টেইনলেস স্টিল পাইপ ফিটিংগুলি চাপযুক্ত পাইপের জন্য কাঠামোগত এবং ঘূর্ণিত অস্টেনাইটিক স্টেইনলেস ফিটিংগুলির উপাদানকে বোঝায়। সাধারণ গ্রেডগুলি হ'ল ডাব্লুপি 304 / এল, ডাব্লুপি 316/এল।এগুলি ইঞ্জিনিয়ারিং শিল্পের মতো অনেক ক্ষেত্রে ব্যবহার করা যেতে পারে।, শক্তি রূপান্তর উদ্ভিদ ইত্যাদি

• প্রারম্ভিক উপাদান প্রতিবেদনে প্রমাণিত হবে যে পাইপ ফিটিং উপাদানটির বৈশিষ্ট্যগুলি এই মানদণ্ডের প্রয়োজনীয়তা পূরণ করে,যদি প্রাথমিক উপাদানটির তাপ চিকিত্সা পাইপ ফিটিং উপাদানটির সাথে একই হয়.
• যদি প্রাথমিক উপাদানটি পরীক্ষা করা না হয়, অথবা যদি প্রাথমিক উপাদানটির তাপ চিকিত্সা পাইপ ফিটিংয়ের চেয়ে আলাদা হয়,ফিটিং প্রস্তুতকারককে প্রস্তুত পাইপ ফিটিংয়ের উপস্থাপক উপাদানটিতে চুলা ইস্পাত প্রতি কমপক্ষে একটি প্রসার্য পরীক্ষা করতে হবে, এবং তাপ চিকিত্সার অবস্থা প্রদর্শিত পাইপ ফিটিংগুলির সাথে একই হবে।

প্রসার্য বৈশিষ্ট্য

পাইপ ফিটিং উপাদানগুলির টান বৈশিষ্ট্যগুলি টান বৈশিষ্ট্যগুলির প্রয়োজনীয়তা পূরণ করবে। পরীক্ষা এবং প্রতিবেদনগুলি A370 পদ্ধতি এবং সংজ্ঞা অনুসারে পরিচালিত হবে।
টেনসিল টেস্টিংয়ের জন্য, লম্বা বা তির্যক কাটা নমুনা গ্রহণযোগ্য হওয়া উচিত।যদিও টান বৈশিষ্ট্য টেবিল লম্বা এবং ক্রস নমুনা জন্য elongation প্রয়োজনীয়তা নির্দিষ্ট করে, এটি একই সময়ে প্রযোজ্য হওয়ার উদ্দেশ্যে নয়। পরিবর্তে, এই অভিপ্রায়টি কেবলমাত্র নমুনার জন্য প্রযোজ্য প্রসারিত প্রয়োজনীয়তা যা দিকের ক্ষেত্রে প্রযোজ্য।

সংক্ষিপ্তসার

এই স্পেসিফিকেশন চাপ পাইপিং অ্যাপ্লিকেশন জন্য কাঠের austenitic স্টেইনলেস স্টীল ফিটিং জন্য মান জুড়ে। ফিটিং জন্য উপাদান forging, বার, প্লেট,অথবা সিউমহীন বা ঝালাইকৃত নলাকার পণ্য. কাঠামোগত বা আকৃতির কাজগুলি হ্যামারিং, প্রেসিং, ছিদ্র, এক্সট্রুডিং, আপসেটিং, রোলিং, বাঁকানো, ফিউশন ওয়েল্ডিং, মেশিনিং,অথবা এই দুইটি বা তার বেশি অপারেশনের সংমিশ্রণেসমস্ত ফিটিং তাপ চিকিত্সার মধ্য দিয়ে যেতে হবে। রাসায়নিক এবং পণ্য বিশ্লেষণ করা হবে এবং কার্বন, ম্যাঙ্গানিজ, ফসফরাস, সালফার, সিলিকন,ক্রোমিয়ামফিটিং উপকরণে টেনশন টেস্ট করা হবে যাতে প্রসার্য বৈশিষ্ট্য যেমন আয়তন শক্তি এবং প্রসার্য শক্তি নির্ধারণ করা যায়।এই স্পেসিফিকেশনের অধীনে সরবরাহিত ফিটিংগুলি পৃষ্ঠের অসামঞ্জস্যতার জন্য চাক্ষুষভাবে পরীক্ষা করা উচিত, পৃষ্ঠতল পরীক্ষা, এবং যান্ত্রিক চিহ্ন।

1. পরিধি

1. এই স্পেসিফিকেশনটি চাপযুক্ত পাইপিং অ্যাপ্লিকেশনের জন্য বাঁধা স্টেইনলেস স্টীল ফিটিংগুলিকে কভার করে।
2. এই স্পেসিফিকেশনে অস্টেনাইটিক স্টেইনলেস স্টীল খাদের বিভিন্ন শ্রেণী অন্তর্ভুক্ত রয়েছে।প্রযোজ্য ASME বা MSS মাত্রিক এবং রেটিং স্ট্যান্ডার্ডের উপর ভিত্তি করে, যথাক্রমে
3. প্রতিটি WP স্টেইনলেস গ্রেডের জন্য, বিভিন্ন শ্রেণীর ফিটিংগুলি অন্তর্ভুক্ত করা হয়েছে, যাতে নির্দেশিত হয় যে কোনও seamless বা welded নির্মাণ ব্যবহার করা হয়েছে কিনা।শ্রেণীর নামকরণগুলিও অ-ধ্বংসাত্মক পরীক্ষার পদ্ধতি এবং অ-ধ্বংসাত্মক পরীক্ষার পরিমাণ (এনডিই) নির্দেশ করতে ব্যবহৃত হয়টেবিল 1 হল এই স্পেসিফিকেশনের আওতায় থাকা সমস্ত WP গ্রেডের স্টেইনলেস স্টিলের জন্য প্রযোজ্য ফিটিং ক্লাসগুলির একটি সাধারণ সংক্ষিপ্তসার। CR গ্রেডগুলির জন্য কোন শ্রেণি নেই।বিশেষ প্রয়োজনীয়তা অন্যত্র অন্তর্ভুক্ত করা হয়েছে.
4. এই স্পেসিফিকেশনটি ইঞ্চি-পাউন্ড ইউনিট এবং এসআই ইউনিট উভয়ই প্রকাশ করা হয়। তবে, যদি আদেশে প্রযোজ্য স্পেসিফিকেশন নামকরণ (এসআই ইউনিট) নির্দিষ্ট না করা হয় তবে,উপাদান ইঞ্চি-পাউন্ড ইউনিট সরবরাহ করা হবে.
5. এসআই একক বা ইঞ্চি-পাউন্ড একক হিসাবে প্রদত্ত মানগুলি পৃথকভাবে স্ট্যান্ডার্ড হিসাবে বিবেচনা করা উচিত। পাঠ্যের মধ্যে, এসআই এককগুলি বন্ধনীতে প্রদর্শিত হয়।প্রতিটি সিস্টেমে উল্লিখিত মানগুলি সঠিকভাবে সমতুল্য নাও হতে পারে; অতএব, প্রতিটি সিস্টেমকে অন্যটির থেকে স্বাধীনভাবে ব্যবহার করা উচিত। দুটি সিস্টেমের মানগুলি একত্রিত করার ফলে স্ট্যান্ডার্ডের সাথে সামঞ্জস্য না থাকতে পারে।
6. এই স্পেসিফিকেশনটি ঢালাই ইস্পাত ফিটিংগুলির জন্য প্রযোজ্য নয়। অস্টেনাইটিক স্টেইনলেস স্টিলের ঢালাইগুলি স্পেসিফিকেশন A351/A351M, A743/A743M, এবং A744/A744M-এ আচ্ছাদিত।
