কার্বন স্টিল ৯০° রিইনফোর্সিং প্যাড বা রিপ্যাড বা আরএফ প্যাড পাইপ ব্রাঞ্চ ৬'' এসসিএইচ৪০
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | TOBO |
| সাক্ষ্যদান | SGS/TUV |
| মডেল নম্বার | রিইনফোর্সিং প্যাড 90° |
| ন্যূনতম চাহিদার পরিমাণ | 10 |
| মূল্য | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ | কাঠের ক্ষেত্রে, প্যালেট বা গ্রাহকদের প্রয়োজন অনুযায়ী |
| ডেলিভারি সময় | 20 কর্মদিবস |
| পরিশোধের শর্ত | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা | 100 পিসি/মাস |
পণ্যের বিবরণ
| পণ্যের নাম | শক্তিশালী প্যাড 90 ° | আকার | 8''x6'' |
|---|---|---|---|
| উপাদান | কার্বন ইস্পাত | স্ট্যান্ডার্ড | ASME B 31.3 |
| ব্যবহার | সংযোগ | শক্তিবৃদ্ধি পদ্ধতি | রিইনফোর্সিং প্যাড, একক-শক্তিবৃদ্ধি এবং রিইনফোর্সিং স্যাডল |
| বিশেষভাবে তুলে ধরা | কার্বন স্টিল আরএফ প্যাড পাইপ ব্রাঞ্চ,৯০° রিইনফোর্সিং প্যাড এসসিএইচ৪০,গ্যারান্টি সহ বট ওয়েল্ড ফিটিং |
||
পণ্যের বর্ণনা
কার্বন স্টিল ৯০° রিইনফোর্সিং প্যাড বা RePAD বা RF প্যাড পাইপ ব্রাঞ্চ ৬'' SCH40
রিইনফোর্সমেন্ট প্যাড কী?
রিইনফোর্সমেন্ট প্যাড বা RePAD বা RF প্যাড (চিত্র ১) হল একটি ডোনাট-আকৃতির প্যাড যা একটি ব্রাঞ্চ জয়েন্টের চারপাশে যুক্ত করা হয় জয়েন্টটিকে শক্তিশালী করার জন্য। এটি একটি গোলাকার ধাতব ওয়াশারের মতো দেখতে যা পাইপের বক্রতার সাথে মানানসই করার জন্য বাঁকানো হয়েছে।
পাইপের আকার বৃদ্ধির সাথে সাথে ব্রাঞ্চ কানেকশন ফিটিংসের খরচ বৃদ্ধি পায়। কখনও কখনও, এই ধরনের ফিটিংস স্ট্যান্ডার্ড পিস হিসাবে সহজে পাওয়া যায় না। তাই, হেডার-এ একটি ছিদ্র কেটে পাইপের মধ্যে ব্রাঞ্চ ওয়েল্ডিং করা একটি স্ট্যান্ডার্ড পদ্ধতি। কিন্তু যে অংশে সোজা পাইপটি ছিদ্র করা হয়, সেই অংশটি ছিদ্রের উপস্থিতির কারণে দুর্বল হয়ে পড়ে। তাই চাপ সামলাতে এবং সেই অঞ্চলের স্ট্রেস কনসেন্ট্রেশন কমাতে রিইনফোর্সমেন্ট প্যাড বা RF প্যাডের আকারে স্থানীয়ভাবে পুরুত্ব বাড়ানো হয়। একই পরিস্থিতি প্রেসার ভেসেল নজল কানেকশনের ক্ষেত্রেও দেখা দেয়। সরঞ্জামের নজলগুলির চাপ এবং লোড বহন করার ক্ষমতা বাড়ানোর জন্য, RF প্যাড ওয়েল্ডিং করা হয়। এই রিইনফোর্সমেন্ট প্যাডগুলি পাইপকে অতিরিক্ত শক্তি এবং ক্ষমতা প্রদান করে।
উপাদান
কার্বন স্টিল, স্টেইনলেস স্টিল, অ্যালয় স্টিল, ডুপ্লেক্স স্টেইনলেস, নিকেল অ্যালয় স্টিল
কার্বন স্টিল
ASTM A234 WPB, WPC;
স্টেইনলেস স্টিল
304/SUS304/UNS S30400/1.4301
304L/UNS S30403/1.4306;
304H/UNS S30409/1.4948;
| 309S/UNS S30908/1.4833 | 309H/UNS S30909; |
| 310S/UNS S31008/1.4845; | 310H/UNS S31009; |
| 316/UNS S31600/1.4401; |
316Ti/UNS S31635/1.4571; 316H/UNS S31609/1.4436; 316L/UNS S31603/1.4404; 316LN/UNS S31653; 317/UNS S31700; 317L/UNS S31703/1.4438; 321/UNS S32100/1.4541; 321H/UNS S32109; 347/UNS S34700/1.4550; 347H/UNS S34709/1.4912; 348/UNS S34800; অ্যালয় স্টিল ASTM A234 ,WP1,WP12 CL1,WP12 CL2,WP11 CL1,WP11 CL2,WP11 CL3,WP22 CL1,WP22 CL3,WP24,WP5 CL1,WP5 CL3,WP9 CL1,WP9 CL3,WPR,WP91,WP911,WP92,; ASTM A860 WPHY42/WPHY52/WPHY60/WPHY65; ASTM A420 WPL3/WPL6/WPL9; ডুপ্লেক্স স্টিল ASTM A182 F51/S31803/1.4462; ASTM A182 F53/S2507/S32750/1.4401; ASTM A182 F55/S32760/1.4501/Zeron 100; |
| 2205/F60/S32205; |
ASTM A182 F44/S31254/254SMO/1.4547; 17-4PH/S17400/1.4542/SUS630/AISI630; F904L/NO8904/1.4539; |
| 725LN/310MoLN/S31050/1.4466 |
253MA/S30815/1.4835; নিকেল অ্যালয় স্টিল Alloy 200/Nickel 200/NO2200/2.4066/ASTM B366 WPN; Alloy 201/Nickel 201/NO2201/2.4068/ASTM B366 WPNL; Alloy 400/Monel 400/NO4400/NS111/2.4360/ASTM B366 WPNC; Alloy K-500/Monel K-500/NO5500/2.475; Alloy 600/Inconel 600/NO6600/NS333/2.4816; Alloy 601/Inconel 601/NO6001/2.4851; Alloy 625/Inconel 625/NO6625/NS336/2.4856; |
| Alloy 718/Inconel 718/NO7718/GH169/GH4169/2.4668; |
Alloy 800/Incoloy 800/NO8800/1.4876; Alloy 800H/Incoloy 800H/NO8810/1.4958; Alloy 800HT/Incoloy 800HT/NO8811/1.4959; Alloy 825/Incoloy 825/NO8825/2.4858/NS142; Alloy 925/Incoloy 925/NO9925; Hastelloy C/Alloy C/NO6003/2.4869/NS333; Alloy C-276/Hastelloy C-276/N10276/2.4819; Alloy C-4/Hastelloy C-4/NO6455/NS335/2.4610; Alloy C-22/Hastelloy C-22/NO6022/2.4602; Alloy C-2000/Hastelloy C-2000/NO6200/2.4675; Alloy B/Hastelloy B/NS321/N10001; Alloy B-2/Hastelloy B-2/N10665/NS322/2.4617; Alloy B-3/Hastelloy B-3/N10675/2.4600; Alloy X/Hastelloy X/NO6002/2.4665; Alloy G-30/Hastelloy G-30/NO6030/2.4603; Alloy X-750/Inconel X-750/NO7750/GH145/2.4669; Alloy 20/Carpenter 20Cb3/NO8020/NS312/2.4660; Alloy 31/NO8031/1.4562; Alloy 901/NO9901/1.4898; Incoloy 25-6Mo/NO8926/1.4529/Incoloy 926/Alloy 926; Inconel 783/UNS R30783; NAS 254NM/NO8367; Monel 30C Nimonic 80A/Nickel Alloy 80a/UNS N07080/NA20/2.4631/2.4952 Nimonic 263/NO7263 Nimonic 90/UNS NO7090; Incoloy 907/GH907; Nitronic 60/Alloy 218/UNS S21800 প্যাকেজ কাঠের কেস, প্যালেট, নাইলন ব্যাগ বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী MOQ 1pcs ডেলিভারির সময় পরিমাণের উপর নির্ভর করে ১০-১০০ দিন পেমেন্টের শর্তাবলী T/T বা ওয়েস্টার্ন ইউনিয়ন বা LC |
| শিপমেন্ট | FOB তিয়ানজিন/সাংহাই, CFR, CIF, ইত্যাদি |
| প্রয়োগ | পেট্রোলিয়াম/পাওয়ার/কেমিক্যাল/নির্মাণ/গ্যাস/ধাতুবিদ্যা/জাহাজ নির্মাণ ইত্যাদি |
| মন্তব্য | অন্যান্য উপকরণ এবং অঙ্কন উপলব্ধ। |
| আমাদের সাথে যোগাযোগ করতে স্বাগতম। | রিইনফোর্সমেন্ট প্যাড কেন প্রয়োজন? |
| RePADs বা RF Pads হল প্লেট যা উচ্চ স্ট্রেসযুক্ত অঞ্চলে উপাদানের পুরুত্ব স্থানীয়ভাবে বাড়িয়ে উপাদান এবং/অথবা নজলগুলিকে শক্তিশালী করতে ব্যবহৃত হয়। এগুলি যে পাইপ হেডার-এর সাথে ওয়েল্ডিং করা হয়, তার একই আকার এবং উপাদান দিয়ে তৈরি করা হয়। | পাইপ বা প্রেসার ভেসেলগুলিতে, নজল বা ব্রাঞ্চ ইন্টারসেকশনের আকারে ছিদ্র তৈরি করা হয় এবং তাই মূল পাইপ/ভেসেল দুর্বল হয়ে পড়ে এবং উচ্চ-স্ট্রেস অঞ্চল তৈরি হয়। তাই, ব্যর্থতার সম্ভাবনা কমাতে একটি রিইনফোর্সিং প্যাড দিয়ে এই দুর্বলতা পূরণ করা স্পষ্ট, কারণ এটি পাইপিং ব্রাঞ্চ কানেকশন বা প্রেসার ভেসেল নজলকে শক্তিশালী করে। |
| রিইনফোর্সিং প্যাডের ব্যবহার | ১. সাধারণত স্টাব-অন এবং স্টাব-ইন ব্রাঞ্চ কানেকশনে রিইনফোর্সিং প্যাড ব্যবহার করা হয় যদি লাইন লিস্টে প্রয়োজন হয় বা পাইপিং মেটেরিয়াল স্পেসিফিকেশনের ব্রাঞ্চ চার্টে প্রয়োজন হয়। রিইনফোর্সিং প্যাড ব্যবহার করে সম্পূর্ণ হেডার পাইপকে শক্তিশালী করার প্রয়োজন হয় না। ASME B 31.3 এর ক্লজ ৩০৪.৩.৩ কোন ওয়েল্ডেড পাইপিং ব্রাঞ্চ কানেকশনের জন্য রিইনফোর্সমেন্ট প্রয়োজন কিনা তা পরীক্ষা করার জন্য সমীকরণ সরবরাহ করে। |
| ২. সাপোর্ট ট্রানিয়নগুলিতে রিইনফোর্সমেন্ট প্রদান করা হয় যখন পাইপিং স্ট্রেস ইঞ্জিনিয়ারদের দ্বারা নির্দিষ্ট করা হয়। যখন ট্রানিয়নগুলির সাপোর্ট লোড ট্রানিয়নের বহন ক্ষমতার চেয়ে বেশি হয়, তখন রিইনফোর্সিং প্যাড মূল পাইপ এবং ট্রানিয়ন জংশনে ওয়েল্ডিং করা হয় এর লোড-বহন ক্ষমতা বাড়ানোর জন্য। তবে মনে রাখবেন যে কনুই থেকে ট্রানিয়নগুলিতে রিইনফোর্সমেন্ট স্ট্যান্ডার্ড প্র্যাকটিস হিসাবে সুপারিশ করা হয় না, তাই এটি যতটা সম্ভব এড়ানো উচিত। রিইনফোর্সমেন্টের প্রয়োজনীয়তা নির্মাণ দলকে জানানোর জন্য আইসোমেট্রিক অঙ্কনে স্পষ্টভাবে উল্লেখ করতে হবে। | ৩. সরঞ্জাম নজল কানেকশনগুলি সাধারণত শক্তিশালী করা হয় যাতে নজলগুলি পাইপিং সাইড থেকে আরও বেশি লোড এবং মোমেন্ট বহন করতে পারে। |
| ৪. কখনও কখনও, জুতা বা স্যাডল সাপোর্ট এবং মূল পাইপের মধ্যে রিইনফোর্সিং প্যাড সরবরাহ করা হয় যখন মূল পাইপের পুরুত্ব প্রয়োজনীয়তার চেয়ে কম হয়। | |

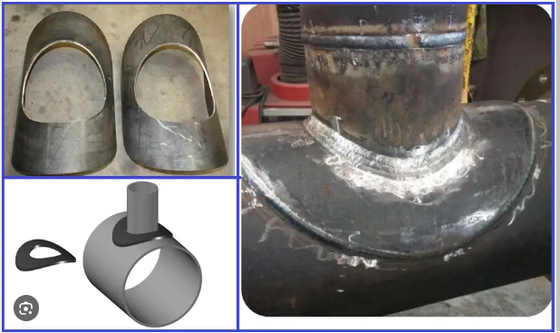

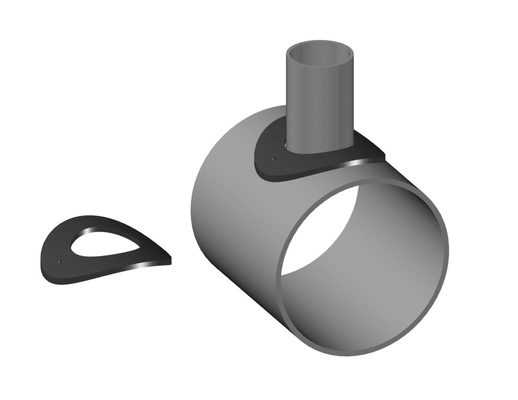

চিত্র ১: সাধারণ রিইনফোর্সিং প্যাড
RF প্যাডের ডিজাইন বৈশিষ্ট্য
সাধারণত ইঞ্জিনিয়ারিং কোম্পানিগুলিতে ব্যবহৃত রিইনফোর্সিং প্যাডের সর্বোচ্চ পুরুত্ব হল মূল পাইপের পুরুত্বের ১.৫ গুণ। স্ট্যান্ডার্ড প্র্যাকটিস হল মূল পাইপের সমান পুরুত্ব ব্যবহার করা।
রিইনফোর্সমেন্ট উপাদান অবশ্যই মূল এবং ব্রাঞ্চ পাইপের উপাদানের সাথে সামঞ্জস্যপূর্ণ হতে হবে। সাধারণত হেডার পাইপের মতো একই উপাদান RF প্যাড হিসাবে ব্যবহৃত হয়।
ASME B31.3 এর ক্লজ ৩২৮.৫.৪.জি উল্লেখ করে যে রিইনফোর্সিং প্যাড এবং স্যাডলগুলির সাথে ভালভাবে ফিট হওয়া উচিত যেগুলির সাথে তারা সংযুক্ত থাকে।
একটি ভেন্ট হোল প্যাড বা স্যাডলের পাশে (ক্রচ-এ নয়) প্রদান করা উচিত যাতে ব্রাঞ্চ এবং রান-এর মধ্যে ওয়েল্ডে লিকেজ দেখা যায় এবং ওয়েল্ডিং এবং হিট ট্রিটমেন্টের সময় ভেন্টিং-এর অনুমতি দেওয়া যায়। সাধারণত ২ টি ভেন্ট হোল প্রদান করা হয় যা ম্যাস্টিক বা সিলিকন জেল দিয়ে সিল করা উচিত যাতে RF প্যাডের ভিতরে জলের প্রবাহ সীমাবদ্ধ থাকে। ভেন্ট হোলগুলি উইপ হোল বা টেলটেল হোল নামেও পরিচিত। উইপ হোলের স্বাভাবিক আকার ৬ মিমি। যদি রিইনফোর্সমেন্ট প্যাড একাধিক পাইপ কাটিং থেকে তৈরি হয়, তবে প্রতিটি কাটিং পিস-এ একটি ভেন্ট হোল প্রদান করা উচিত।
একটি প্যাড বা স্যাডল একাধিক পিস থেকে তৈরি করা যেতে পারে যদি পিসগুলির মধ্যে জয়েন্টগুলির শক্তি প্যাড বা স্যাডলের মূল ধাতুর সমতুল্য হয় এবং যদি প্রতিটি পিস-এ একটি ভেন্ট হোল থাকে।
অঙ্কনে রিইনফোর্সিং প্যাড প্রতীক
চিত্র ২ সাধারণ RF প্যাড প্রতীক দেখায় যা পাইপিং অঙ্কনে ব্যবহৃত হয়।
চিত্র ২: রিইনফোর্সিং প্যাড প্রতীক
রিইনফোর্সিং প্যাড হল একটি ইস্পাত প্লেট থেকে কাটা একটি রিং যার কেন্দ্রে ব্রাঞ্চ কানেকশনের বাইরের ব্যাসের সমান একটি ছিদ্র থাকে। এটি ব্রাঞ্চ পাইপটিকে হেডারে ওয়েল্ডিং করার আগে ব্রাঞ্চ পাইপের উপর স্লিপ করা হয়। একবার ব্রাঞ্চটি হেডারে ওয়েল্ডিং হয়ে গেলে, রিইনফোর্সিং প্যাডটি ব্রাঞ্চের উপর দিয়ে নিচে স্লাইড করে ওয়েল্ড কানেকশনটি ঢেকে দেওয়া হয়। তারপর রিইনফোর্সিং প্যাডটি ব্রাঞ্চ এবং হেডার উভয়ের সাথে ওয়েল্ডিং করা হয়।
