| উৎপত্তি স্থল: | চীন / জাপান / জার্মানি |
|---|---|
| পরিচিতিমুলক নাম: | TOBO/TPCO/TISCO/VALIN/METAL |
| সাক্ষ্যদান: | ISO/PED/TUV/SGS/LR/BV |
| মডেল নম্বার: | সমতল গ্যকেট; সমতল রিং গ্যকেট; সমতল ধাতু গ্যকেট; অ গ্রাফিত সংকুচিত সাদা অ্যাসবেস্টস গ্যাসকেট; প্রা |
| ন্যূনতম চাহিদার পরিমাণ: | 1pc |
| মূল্য: | 0.1USD |
| প্যাকেজিং বিবরণ: | PLY- কাঠের কেস |
| ডেলিভারি সময়: | 3-15workdays |
| পরিশোধের শর্ত: | ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা: | 3000000pcs / বছর |

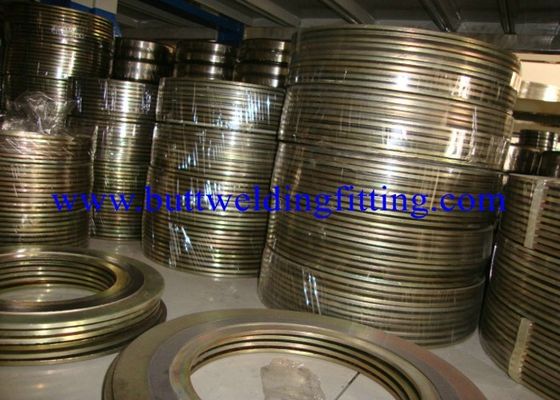

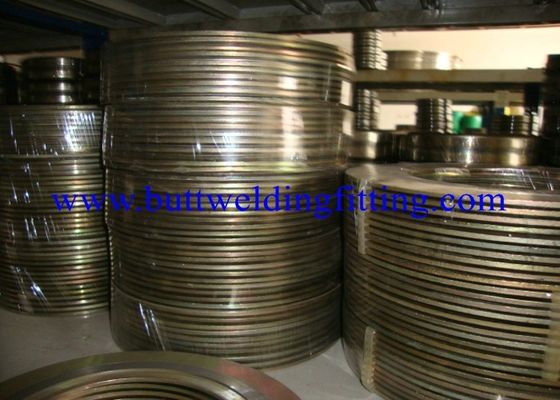

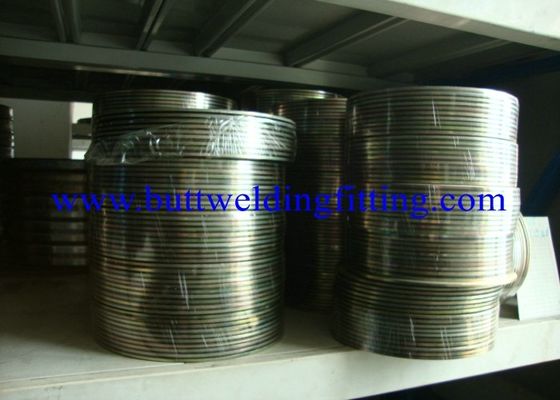

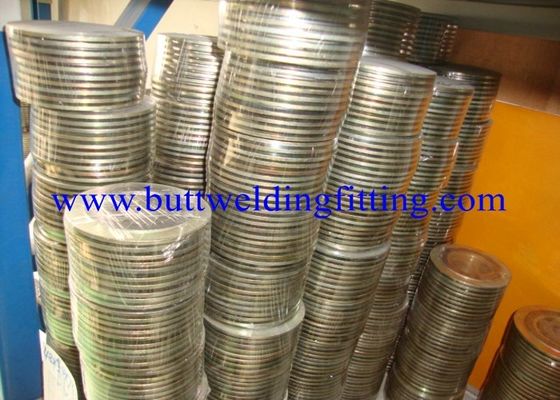

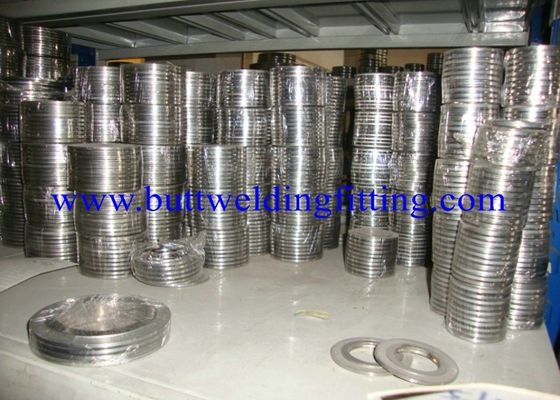

| পণ্যের নাম: | স্টেইনলেস স্টীল Gasket | মডেল নম্বার: | 316 স্টেইনলেস স্টীল গ্যাসকেট |
|---|---|---|---|
| আদর্শ বা Nonstandard: | আদর্শ | আদর্শ: | DLN EN 1514-4 |
| বিশেষভাবে তুলে ধরা: | স্টেইনলেস স্টীল গকেট,ফ্ল্যাট রিং গকেট |
||
ঢেউখেলান মেটাল গকেট
ঢেউতোলা ধাতু গ্যাসকেট শেভ উভয় বলটি লোডিং যথেষ্ট যেখানে প্রান্ত এবং অ্যাপ্লিকেশনের জন্য নির্ভরযোগ্য এবং খরচ কার্যকর উভয় প্রমাণিত প্রমাণিত হয়েছে। তাদের অপারেশন নীতি সংলগ্ন উপকরণ কঠোরতা বিভিন্ন ডিগ্রী উপর ভিত্তি করে। Sealing প্রভাব একটি গ্যাসকেট উন্মুক্ত করা হয় যা ধ্রুবক লোড দ্বারা উত্পাদিত হয়। তারা অ্যাপ্লিকেশন, যান্ত্রিক শক্তি, তাপ পরিবাহিতা, সেইসাথে তাপমাত্রা এবং জারা প্রতিরোধী প্রয়োজন যা ব্যবহার করা হয়। তারা সমতল, serrated এবং corrugated ধরনের মধ্যে শ্রেণীবদ্ধ করা যেতে পারে, এবং কম্প্রেসবিলিটি একটি ফ্যাক্টর না হয় এবং যেখানে পর্যাপ্ত clamping বল পাওয়া যায়, বিশেষ করে দরকারী। মেটাল gaskets উচ্চ যান্ত্রিক শক্তি, উচ্চ তাপমাত্রা এবং উচ্চ তাপমাত্রা এবং চাপের প্রতিরোধের বৈশিষ্ট্য, এবং নির্দিষ্ট অ্যাপ্লিকেশন clad টাইপ gaskets উপর সুবিধা প্রদান করতে পারেন।
উভয় পক্ষের নরম স্তরের সাথে ধাতুপট্টাবৃত ধাতু গাসেটগুলি উচ্চ তাপমাত্রায় বৃহত্তর ব্যাস ফ্লু গ্যাসের নলগুলির নিম্ন-চাপের অ্যাপ্লিকেশনের ক্ষেত্রে ব্যবহৃত হয়। নুড়িযুক্ত গস্কেটগুলির ব্যবহারগুলি সেই অ্যাপ্লিকেশনগুলিতে ব্যবহৃত বড় নন-মেটাল গ্যাসেটগুলির সাথে কঠিন হ্যান্ডলিংয়ের সমস্যাটিকে দূর করে। গ্যাস পাইপ এবং ভালভ ক্যাপের জন্য উপযুক্ত, অথবা যেখানেই অ্যাসিড, তেল এবং রাসায়নিক পাওয়া যায়। তারা আঠালো চাপ এবং উচ্চ তাপমাত্রা ব্যবহার করতে পারে।
গ্যকেটে উভয় পাশে গ্রাফাইট ফয়েলারের সাথে স্টেইনলেস স্টিলের একটি নুড়িযুক্ত ধাতু কোর রয়েছে। ঢেউতোলা রিং নলাক্ত খাঁজ উপর নরম উপাদান উপর উচ্চ সংকোচন উপলব্ধ করা হয়, কম ক্রস-বিভাগীয় diffusion বৃদ্ধি blowout নিরাপত্তা পাশাপাশি উন্নত স্থায়িত্ব এবং হ্যান্ডলিং।
এই সীল সিস্টেম নিম্ন পৃষ্ঠ যোগাযোগ চাপ, উচ্চ অভিযোজন এবং স্থিতিস্থাপকতা বৈশিষ্ট্য এমনকি উচ্চ লিক-টাইট বৈশিষ্ট্য।
অভ্যন্তরীণ আংটি আরও হ্রাস আয়ন বিচ্ছুরণকে প্রভাবিত করে এবং অপারেটিং মিডিয়ামকে প্রভাবিত করে গ্রাফাইট স্তরগুলিকে আটকায়। বৃহত আকারের সরঞ্জাম এবং বিশেষভাবে ফ্ল্যাংড সংযোগগুলিতে গ্যাসের জন্য ফ্ল্যাট মুখ, উত্থাপিত মুখ এবং পুরুষ এবং মহিলা মুখ ফ্ল্যাঞ্জগুলিতে গ্যকেট ব্যবহার করা যেতে পারে।
গাসকেট উভয় পাশে একটি গ্রাফাইট foillayer সঙ্গে স্টেইনলেস স্টীল একটি ঢেউখেলান ধাতু কোর গঠিত হয়। ঢেউতোলা রিং নলাক্ত খাঁজ উপর নরম উপাদান উপর উচ্চ সংকোচন উপলব্ধ করা হয়, কম ক্রস-বিভাগীয় diffusion বৃদ্ধি blowout নিরাপত্তা পাশাপাশি উন্নত স্থায়িত্ব এবং হ্যান্ডলিং।
এই সীল সিস্টেম নিম্ন পৃষ্ঠ যোগাযোগ চাপ, উচ্চ অভিযোজন এবং স্থিতিস্থাপকতা বৈশিষ্ট্য এমনকি উচ্চ লিক-টাইট বৈশিষ্ট্য।
অভ্যন্তরীণ আংটি আরও হ্রাস আয়ন বিচ্ছুরণকে প্রভাবিত করে এবং অপারেটিং মিডিয়ামকে প্রভাবিত করে গ্রাফাইট স্তরগুলিকে আটকায়। বৃহত আকারের সরঞ্জাম এবং বিশেষভাবে ফ্ল্যাংড সংযোগগুলিতে গ্যাসের জন্য ফ্ল্যাট মুখ, উত্থাপিত মুখ এবং পুরুষ এবং মহিলা মুখ ফ্ল্যাঞ্জগুলিতে গ্যকেট ব্যবহার করা যেতে পারে।
শেল নং: আরএস 4-ভিডাব্লিউ গ্যাসকেটটি উভয় পাশে আংশিক গ্রাফাইট ফয়েল স্তর সহ স্টেইনলেস স্টিলের একটি ধাতুপট্টাবৃত ধাতু কোর রয়েছে। সীল সিস্টেম আমাদের RS4-VI উপর ভিত্তি করে এবং চমৎকার sealing বৈশিষ্ট্য বৈশিষ্ট্য আংশিক আচ্ছাদন sealing মুখ হ্রাস এবং এইভাবে নির্দিষ্ট পৃষ্ঠ যোগাযোগ চাপ বৃদ্ধি পায়। এই নকশাটি RS4-VI এর উপর অগ্রাধিকার দেওয়া উচিত যেখানে বল্টিং বল কম এবং বড় সীল প্রস্থগুলির সাথে সীলগুলিতে
গাসকেটটি উভয় পক্ষের গ্রাফাইট ফয়েলারের সাথে স্টেইনলেস স্টিলের একটি নুড়িযুক্ত ধাতু কোর রয়েছে। ঢেউতোলা রিং ঢেউখেলানো crests উপর নরম উপাদান উপর উচ্চ compres-sion উপলব্ধ করা হয়, কম ক্রস-বিভাগীয় diffusion বৃদ্ধি blowout নিরাপত্তা পাশাপাশি উন্নত স্থায়িত্ব এবং হ্যান্ডলিং
এই সিলিং সিস্টেমটি ফিটাউ-রে উচ্চ লিক-টাইটেন্স এমনকি নিম্ন পৃষ্ঠার যোগাযোগের প্রাক-সংশ্লেষ, উচ্চ অভিযোজনযোগ্যতা এবং স্থিতিস্থাপকতা বৈশিষ্ট্যগুলি অভ্যন্তরীণ আংটি আরও হ্রাসপ্রবাহের প্রভাবকে প্রভাবিত করে এবং প্রাক-এনটি গ্রাফাইট স্তরগুলিকে অপারেটিং মিডিয়ামকে প্রভাবিত করে প্রভাবিত করে।
বড় আকারের সরঞ্জাম এবং বিশেষ উদ্দেশ্যে ফ্ল্যাংড সংযোগগুলির জন্য ফ্ল্যাট মুখ, উত্থাপিত মুখ এবং পুরুষ এবং মহিলা মুখ ফ্ল্যাঞ্জগুলিতে গ্যকেট ব্যবহার করা যেতে পারে
সমতল ASME B16.5 Flanges থেকে সমতল মেটাল গকেট (সিএমজি) জন্য মাত্রা
মূল বস্তু | সর্বোচ্চ। তাপমাত্রা | ||
মরিচা রোধক স্পাত | 1000-1600 ° F535-870 ° সি) | ||
কার্বব ইস্পাত | 800 ° F425 ° সেঃ | ||
পিতল | 500 ° F260 ° সেঃ | ||
তামা | 600 ° F315 ° সি) | ||
অ্যালুমিনিয়াম | 800 ° ফাঃ (425 ° সেঃ | ||
Monel | 1500 ° ফাঃ (815 ° সেঃ | ||
নিকেল করা | 1400 ° F760 ° সেঃ | ||
Inconel | 2000 ° F1100 ° সেঃ | ||
উপাদান সম্মুখীন | সর্বোচ্চ। তাপমাত্রা | কক্ষ টেম্প এ চাপ | |
Min.Mpa (PSI) বা | Max.Mpa (PSI) বা | ||
নমনীয় গ্রাফাইট | 500 ° C932 ° ফাঃ | 17 (2500 | 500 (72500) |
অ-অ্যাসবেস্টস পত্রক | 400 ° C752 ° ফাঃ | 233300 | 500 (72500) |
PTFE হয় | 260 ° C500 ° ফাঃ | 172500 | 500 (72500) |
পরিমাপ ঢেউখেলান মেটাল gaskets Suit Dln EN 1514-4
সুবিধাদি:
1- অসামান্য যান্ত্রিক শক্তি এবং তাপ পরিবাহিতা
2- উচ্চ তাপমাত্রা সহ্য করতে সক্ষম
3- আকারের প্রায় কোন সীমা নেই
4- কঠিন নির্মাণ এমনকি বড় ব্যাস জন্য স্থায়িত্ব প্রদান করে এবং সমস্যা মুক্ত হ্যান্ডলিং এবং ইনস্টলেশন নিশ্চিত করে।
ধাতু এবং ঢেউখেলান মেটাল গাসেট জন্য মিটারিয়ালস:
| উপাদান | এএসটিএম | DIN উপাদান সংখ্যা |
| কম কার্বনযুক্ত ইস্পাত | নরম লোহা | 1,1003 |
| মরিচা রোধক স্পাত | এআইএসআই 304 | 1,4301 |
| মরিচা রোধক স্পাত | এআইএসআই 316 | 1,4401 |
| মরিচা রোধক স্পাত | এআইএসআই 321 | 1,4541 |
| মরিচা রোধক স্পাত | এআইএসআই 316 টি | 1,4571 |
ঢেউখেলান ধাতু গ্যকেট উভয় বল্টু লোডিং যথেষ্ট যেখানে প্রান্ত এবং প্রযোজ্য প্রযোজ্য জন্য নির্ভরযোগ্য এবং খরচ কার্যকর উভয় প্রমাণিত হতে হবে। তাদের অপারেশন নীতি সংলগ্ন উপকরণ কঠোরতা বিভিন্ন ডিগ্রী উপর ভিত্তি করে। Sealing প্রভাব একটি গ্যাসকেট উন্মুক্ত করা হয় যা ধ্রুবক লোড দ্বারা উত্পাদিত হয়। তারা অ্যাপ্লিকেশন ব্যবহার করা হয়, যা যান্ত্রিক শক্তি, তাপ পরিবাহিতা, পাশাপাশি teperature এবং জারা প্রতিরোধী প্রয়োজন। তারা সমতল, serrated এবং corrugated ধরনের মধ্যে শ্রেণীবদ্ধ করা যেতে পারে, এবং কম্প্রেসবিলিটি একটি ফ্যাক্টর না হয় এবং যেখানে পর্যাপ্ত clamping বল উপলব্ধ হয় যখন বিশেষত দরকারী। মেটাল gaskets বৃহত্তর যান্ত্রিক শক্তি, ভাল তাপ স্থানান্তর এবং উচ্চ তাপমাত্রা এবং চাপ প্রতিরোধী, এবং কিছু অ্যাপ্লিকেশন মধ্যে clad টাইপ gaskets উপর সুবিধা প্রদান করতে পারেন featuire।
উভয় পক্ষের নরম নরম লেয়ারের সাথে ধাতুপট্টাবৃত ধাতু গাসেটগুলি উচ্চ তাপমাত্রায় বৃহত্তর ব্যাস ফ্লু গ্যাস নলগুলির নিম্ন-চাপ প্রয়োগগুলিতে ব্যবহৃত হয়। নুড়িযুক্ত গস্কেটগুলির ব্যবহারগুলি সেই অ্যাপ্লিকেশনের ক্ষেত্রে ব্যবহৃত ধাতব গ্যাসেটগুলির সাথে কঠিন হ্যান্ডলিংয়ের সমস্যাটিকে দূর করে। তারা গ্যাস পাইপ এবং ভালভ ক্যাপের জন্য উপযুক্ত, অথবা যেখানে অ্যাসিড, তেল এবং রাসায়নিক পাওয়া যায়। তারা কম চাপ এবং উচ্চ তাপমাত্রায় ব্যবহার করা যেতে পারে।
সুবিধাদি:
1- অসামান্য যান্ত্রিক শক্তি এবং তাপ পরিবাহিতা
2- উচ্চ তাপমাত্রা সহ্য করতে সক্ষম
3- আকারের প্রায় কোন সীমা নেই
4- কঠিন নির্মাণ এমনকি বড় ব্যাস জন্য স্থায়িত্ব প্রদান করে এবং সমস্যা মুক্ত হ্যান্ডলিং এবং ইনস্টলেশন নিশ্চিত করে।
ধাতু এবং ঢেউখেলান মেটাল গাসেট জন্য মিটারিয়ালস:
| উপাদান | এএসটিএম | DIN উপাদান সংখ্যা |
| কম কার্বনযুক্ত ইস্পাত | নরম লোহা | 1,1003 |
| মরিচা রোধক স্পাত | এআইএসআই 304 | 1,4301 |
| মরিচা রোধক স্পাত | এআইএসআই 316 | 1,4401 |
| মরিচা রোধক স্পাত | এআইএসআই 321 | 1,4541 |
| মরিচা রোধক স্পাত | এআইএসআই 316 টি | 1,4571 |
ঢেউখেলান ধাতু গ্রাফাইট, সিরামিক বা PTFE স্তর এর সাথে আচ্ছাদিত করা হয়। মাঝারি প্রয়োজনীয়তা উপর নির্ভর করে একটি অতিরিক্ত সমাপ্তি স্তর প্রয়োগ করা হয়। যেমন gaskets অমসৃণ বা বিকৃত sealing পৃষ্ঠতল ব্যবহার করা হয়, যেখানে ভাল sealing কর্মক্ষমতা সঙ্গে আরো ইলাস্টিক উপকরণ প্রয়োজন হয়।
দ্রষ্টব্য: ধাতুটি 0.5 মিমি পুরু এবং দ্রবণের পিচ 3 মিমি, 4 মিমি বা 6 মিমি গাস্কেটের প্রস্থের উপর নির্ভর করে। দ্রবণ বেধ প্রায় হয়। গকেট আকারের উপর নির্ভর করে 1 মিমি 1,5 মিমি। ঢেউখেলান ধাতু পুরুত্ব 0.5 মিমি, 1 মিমি বা 1,5 মিমি গ্রাফাইট, সিরামিক বা PTFE স্তর সঙ্গে আবৃত করা যেতে পারে।
