| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | TOBO |
| সাক্ষ্যদান: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| মডেল নম্বার: | ASME A403 WP 347 / 347H / 316Ti |
| ন্যূনতম চাহিদার পরিমাণ: | 2pcs |
| মূল্য: | USD0.3-200 PER PC |
| প্যাকেজিং বিবরণ: | প্লাই-ওয়াইড কেস বা প্লেট |
| ডেলিভারি সময়: | 15days |
| পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
| যোগানের ক্ষমতা: | 9990000 পিএসএস প্রতি মাসে |
| মান:: | এএসটিএম, জেআইএস, বিএস, ডিআইএন, ইউএনআই ইত্যাদি | ভৌত গ্রেড: | ASME A403 WP 347 / 347H / 316Ti |
|---|---|---|---|
| পণ্যের ধরণ: | Con / Ecc Reducer | বেধ:: | Sch5-Sch160, এসটিডি, এক্সএস, এক্সএক্সএস |
| বিশেষভাবে তুলে ধরা: | কনসেন্ট্রিক পাইপ Reducer,বাট ওয়েলে Reducer |
||

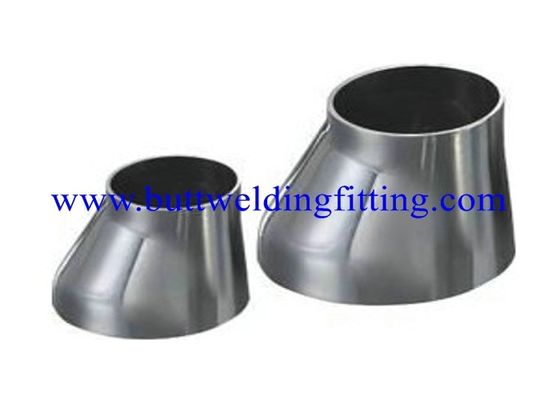

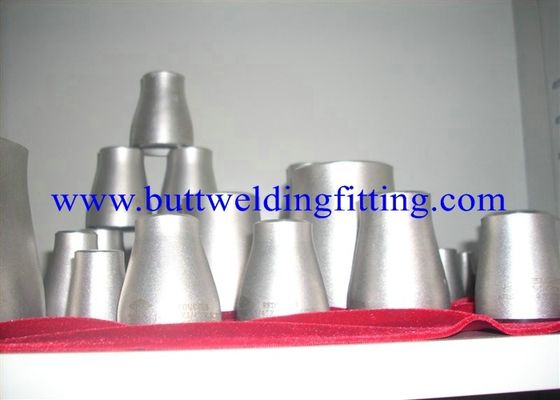

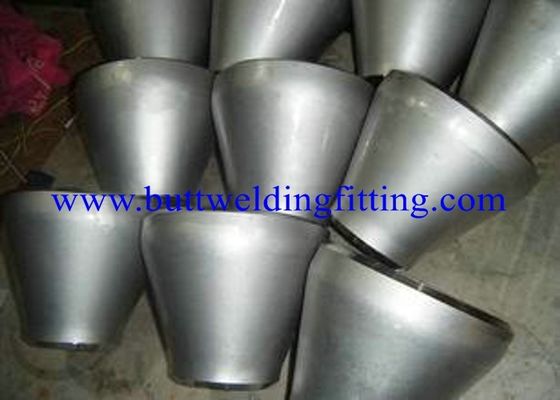

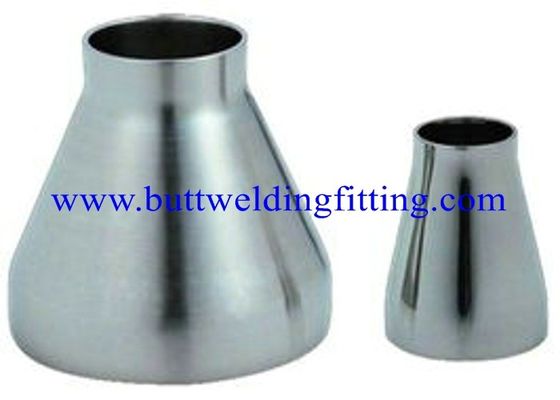

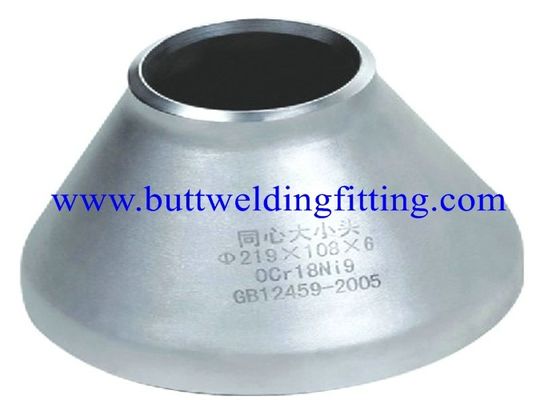

উজ্জ্বল Reducer স্টেইনলেস স্টীল Reducer ASME A403 WP 347 / 347H / 316Ti 8 "SCH40S 10" SCH80S
পাইপ রেডুসার একটি ধরনের শিল্প পাইপ ফিটিং যা বিভিন্ন ব্যাসের দুটি পাইপ (বা টিউব) সংযুক্ত করতে ব্যবহৃত হয়। এটি সংকীর্ণ reducer এবং উষ্ণ reducer রয়েছে। পূর্বে উল্লম্ব পাইপ ব্যবহার করা হয়, এবং আধুনিক অনুভূমিক পাইপ জন্য ব্যবহৃত হয়।
পাইপ reducers প্রধানত নিম্নলিখিত এলাকায় ব্যবহার করা হয়:
1. তরল প্রবাহ হার পরিবর্তন প্রয়োজন আছে যখন পাইপ reducer দরকারী।
2. এটা পাম্প রোধ করার জন্য পাম্প ইনলেট ব্যবহার করা হয়।
3. এটি ফ্লোমিটার এবং কন্ট্রোল ভালভের মতো যন্ত্রগুলির সংযোজকগুলির জন্য উপযুক্ত।
আয়তন
বিজোড় পাইপ Reducer: 1/2 "~ 32" DN15 ~ DN800
ঢালাই পাইপ Reducer: 6 "~ 60" DN150 ~ DN1500
প্রাচীর বেধ
পিএইচ 10, পিএইচ 20, পিএইচ 30, স্টেড, পিএইচ 40, পিএইচ 60, এক্সএস, পিএইচ 80, এসই 100,
sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
সর্বোচ্চ। বেধ: 200 মিমি
উপকরণ
কার্বন ইস্পাত: ASTM / ASME A234 WPB-WPC
মিশ্র ইস্পাত: ASTM / ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
স্টেইনলেস স্টীল: ASTM / ASME A403 WP 304-304L-304H-304LN-304N
এএসটিএম / এএসএমই A403 WP 316-316L-316H-316LN-316N-316Ti
এএসটিএম / এএসএমই A403 WP 321-321H ASTM / ASME A403 WP 347-347H
নিম্ন তাপমাত্রা ইস্পাত: ASTM / ASME A402 WPL 3-WPL 6
উচ্চ কর্মক্ষমতা ইস্পাত: ASTM / ASME A860 WPHY 42-46-52-60-65-70
স্ট্যান্ডার্ড
জিবি / T12459-2005 গিগাবাইট / T13401-2005 গিগাবাইট / T10752-2005
SH / T3408-1996 SH / T3409-1996
SY / T0609-2006 SY / T0518-2002 SY / T0510-1998
DL / T695-1999 GD2000 GD87-1101
এইচজি / টি 21635-1987 এইচজি / টি 21631-1990
ASME B16.9-2007 ASME বি 16.25-2007
এমএসএস এসপি 75-2008 এমএসএস এসপি 43-2008
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2616-1-1991 DIN2616-2-1991
বিএস1640-1-1962 বিএস 1640-2-1962 বিএস 1640-3-1968 বিএস 1640-4-1968 বিএস 1 965-1-1963
GOST17378-2001
এএফএনওর এনএফ এ 49-289-1990 এএফএনওর এনএফ এ 49-170-1-1999 এএফএনওআর এনএফ এ 49-170-2-2009 এএফএনওআর এনএফ এ 49-170-3-2009 এএফএনওআর এনএফ এ 49-170-4-2009
ISO3419-1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
শিল্প প্রক্রিয়ায়
নমন, ঝাঁকনি, চাপ, দহন, মেশিন এবং আরো
শিল্প পরিসেবা
বিদ্যুৎ, পেট্রোলিয়াম, প্রাকৃতিক গ্যাস, রাসায়নিক, জাহাজ নির্মাণ, গরমকরণ, প্যাকমার্কিং, ধাতুবিদ্যা ইত্যাদি শিল্পে আমাদের পাইপ রেডুকারগুলি অনেকগুলি অ্যাপ্লিকেশন খুঁজে পেয়েছে।
পাইপ টি জন্য বিশেষ উল্লেখ
পাইপ Reducer জন্য বিশেষ উল্লেখ
| পাইপ Reducer | উৎপাদন পরিসীমা | |
| সীমাহীন পাইপ reducer | ঢালাই পাইপ reducer | |
| বাইরে ব্যাস | 1/2 "~ 32" | 6 "~ 60" |
| প্রাচীর বেধ | 4mm ~ 200mm | |
| পণ্যের ধরন | ধারণক্ষম reducer, উজ্জ্বল reducer | |
বর্ণনা:
সবিস্তার বিবরণী
কোকেনট্রিক রেডুয়ার বিষাক্ত Reduer
নামমাত্র ব্যাস | বাইরে ব্যাস | সর্বশেষ সীমা | ||
D1 * D2 গ্রাহকের | ||||
ডিএন | NPS | সিরিজ এ | সিরিজ বি | এইচ |
20 × 15 | 3/4 × 1/2 | 26.9 × 21.3 | 25 × 18 | 38 |
20 × 10 | 3/4 × 3/8 | 26.9 × 17.3 | 25 × 14 | 38 |
25 × 20 | 1 × 3/4 | 33.7 × 26.9 | 32 × 25 | 51 |
25 × 15 | 1 × 1/2 | 33.7 × 21.3 | 32 × 18 | 51 |
32 × 25 | 1.1 / 4 × 1 | 42.4 × 33.7 | 38 × 32 | 51 |
32 × 20 | 1.1 / 4 × 3/4 | 42.4 × 26.9 | 38 × 25 | 51 |
32 × 15 | 1.1 / 4 × 1/2 | 42.4 × 21.3 | 38 × 18 | 51 |
40 × 32 | 1.1 / 2 × 1.1 / 4 | 48.3 × 42.4 | 45 × 38 | 64 |
40 × 25 | 1.1 / 2 × 1 | 48.3 × 33.7 | 45 × 32 | 64 |
40 × 20 | 1.1 / 2 × 3/4 | 48.3 × 26.9 | 45 × 25 | 64 |
40 × 15 | 1.1 / 2 × 1/2 | 48.3 × 21.3 | 45 × 18 | 64 |
50 × 40 | 2 × 1.1 / 2 | 60.3 × 48.3 | 57 × 45 | 76 |
50 × 32 | 2 × 1.1 / 4 | 60.3 × 42.4 | 57 × 38 | 76 |
50 × 25 | 2 × 1 | 60.3 × 33.7 | 57 × 32 | 76 |
50 × 20 | 2 × 3/4 | 60.3 × 26.9 | 57 × 25 | 76 |
65 × 50 | 2.1 / 2 × 2 | 73,0 × 60.3 | 76 × 57 | 89 |
65 × 40 | 2.1 / 2 × 1.1 / 2 | 73,0 × 48.3 | 76 × 45 | 89 |
65 × 32 | 2.1 / 2 × 1.1 / 4 | 73,0 × 42.4 | 76 × 38 | 89 |
65 × 25 | 2.1 / 2 × 1 | 73,0 × 33.7 | 76 × 32 | 89 |
80 × 65 | 3 × 2.1 / 2 | 88.9 × 73,0 | 89 × 76 | 89 |
80 × 50 | 3 × 2 | 88.9 × 60.3 | 89 × 57 | 89 |
80 × 40 | 3 × 1.1 / 2 | 88.9 × 48.3 | 89 × 45 | 89 |
80 × 32 | 3 × 1.1 / 4 | 88.9 × 42.4 | 89 × 38 | 89 |
90 × 80 | 3.1 / 2 × 3 | 101,6 × 88.9 | - | 102 |
90 × 65 | 3.1 / 2 × 2.1 / 2 | 101,6 × 73,0 | - | 102 |
90 × 50 | 3.1 / 2 × 2 | 101,6 × 60.3 | - | 102 |
90 × 40 | 3.1 / 2 × 1.1 / 2 | 101,6 × 48.3 | - | 102 |
90 × 32 | 3.1 / 2 × 1.1 / 4 | 101,6 × 42.4 | - | 102 |
100 × 90 | 4 × 3.1 / 2 | 114,3 × 101,6 | - | 102 |
100 × 80 | 4 × 3 | 114,3 × 88.9 | 108 × 89 | 102 |
100 × 65 | 4 × 2.1 / 2 | 114,3 × 73,0 | 108 × 76 | 102 |
100 × 50 | 4 × 2 | 114,3 × 60.3 | 108 × 57 | 102 |
100 × 40 | 4 × 1.1 / 2 | 114,3 × 48.3 | 108 × 45 | 102 |
125 × 100 | 5 × 4 | 141,3 × 114,3 | 133 × 108 | 127 |
125 × 90 | 5 × 3.1 / 2 | 141,3 × 101,6 | - | 127 |
125 × 80 | 5 × 3 | 141,3 × 88.9 | 133 × 89 | 127 |
125 × 65 | 5 × 2.1 / 2 | 141,3 × 73,0 | 133 × 76 | 127 |
125 × 50 | 5 × 2 | 141,3 × 60.3 | 133 × 57 | 127 |
150 × 125 | 6 × 5 | 168,3 × 141,3 | 159 × 133 | 140 |
150 × 100 | 6 × 5 | 168,3 × 114,3 | 159 × 108 | 140 |
150 × 90 | 6 × 3.1 / 2 | 168,3 × 101,6 | - | 140 |
150 × 80 | 6 × 3 | 168,3 × 88.9 | 159 × 89 | 140 |
150 × 65 | 6 × 2.1 / 2 | 168,3 × 73,0 | 159 × 76 | 140 |
200 × 150 | 8 × 6 | 219,1 × 168,3 | 219 × 159 | 152 |
200 × 125 | 8 × 5 | 219,1 × 141,3 | 219 × 133 | 152 |
200 × 100 | 8 × 4 | 219,1 × 114,3 | 219 × 108 | 152 |
200 × 90 | 8 × 3.1 / 2 | 219,1 × 101,6 | - | 152 |
250 × 200 | 10 × 8 | 273,0 × 219,1 | 273 × 219 | 178 |
250 × 150 | 10 × 6 | 273,0 × 168,3 | 273 × 159 | 178 |
250 × 125 | 10 × 5 | 273,0 × 141,3 | 273 × 133 | 178 |
250 × 100 | 10 × 4 | 273,0 × 114,3 | 273 × 108 | 178 |
300 × 250 | 12 × 10 | 323,9 × 273,1 | 325 × 273 | 203 |
300 × 200 | 12 × 8 | 323,9 × 219,1 | 325 × 219 | 203 |
300 × 150 | 12 × 6 | 323,9 × 168,3 | 325 × 159 | 203 |
300 × 125 | 12 × 5 | 323,9 × 141,3 | 325 × 133 | 203 |
350 × 300 | 14 × 12 | 355,6 × 323,9 | 377 × 325 | 330 |
350 × 250 | 14 × 10 | 355,6 × 273,0 | 377 × 273 | 330 |
350 × 200 | 14 × 8 | 355,6 × 219,1 | 377 × 219 | 330 |
350 × 150 | 14 × 6 | 355,6 × 168,3 | 377 × 159 | 330 |
400 × 350 | 16 × 14 | 406,4 × 355,6 | 426 × 377 | 356 |
400 × 300 | 16 × 12 | 406,4 × 323,9 | 426 × 325 | 356 |
400 × 250 | 16 × 10 | 406,4 × 273,0 | 426 × 273 | 356 |
400 × 200 | 16 × 8 | 406,4 × 219,1 | 426 × 219 | 356 |
450 × 400 | 18 × 16 | 457 × 406,4 | 478 × 426 | 381 |
450 × 350 | 18 × 14 | 457 × 355,6 | 478 × 377 | 381 |
450 × 300 | 18 × 12 | 457 × 323,9 | 478 × 325 | 381 |
450 × 250 | 18 × 10 | 457 × 273,0 | 478 × 273 | 381 |
500 × 450 | 20 × 18 | 508 × 457 | 529 × 478 | 508 |
500 × 400 | 20 × 16 | 508 × 406,4 | 529 × 426 | 508 |
500 × 350 | 20 × 14 | 508 × 355,6 | 529 × 377 | 508 |
500 × 300 | 20 × 12 | 508 × 323,9 | 529 × 325 | 508 |
550 × 500 | 22 × 20 | 559 × 508 | - | 508 |
550 × 450 | 22 × 18 | 559 × 457 | - | 508 |
550 × 400 | 22 × 16 | 559 × 406,4 | - | 508 |
550 × 350 | 22 × 14 | 559 × 355,6 | - | 508 |
600 × 550 | 24 × 22 | 610 × 559 | - | 508 |
600 × 500 | 24 × 20 | 610 × 508 | 630 × 529 | 508 |
600 × 450 | 24 × 18 | 610 × 457 | 630 × 478 | 508 |
600 × 400 | 24 × 22 | 610 × 406,4 | 630 × 426 | 508 |
650 × 600 | 26 × 24 | 660 × 610 | - | 610 |
650 × 550 | 26 × 22 | 660 × 559 | - | 610 |
650 × 500 | 26 × 20 | 660 × 508 | - | 610 |
650 × 450 | 26 × 18 | 660 × 457 | - | 610 |
700 × 650 | 28 × 26 | 711 × 660 | - | 610 |
700 × 600 | 28 × 24 | 711 × 610 | 720 × 630 | 610 |
700 × 550 | 28 × 22 | 711 × 559 | - | 610 |
700 × 500 | 28 × 20 | 711 × 508 | 720 × 530 | 610 |
750 × 700 | 30 × 28 | 762 × 711 | - | 610 |
750 × 650 | 30 × 26 | 762 × 660 | - | 610 |
750 × 600 | 30 × 24 | 762 × 610 | - | 610 |
750 × 550 | 30 × 22 | 762 × 559 | - | 610 |
800 × 750 | 32 × 30 | 813 × 762 | - | 610 |
800 × 700 | 32 × 28 | 813 × 711 | 820 × 720 | 610 |
800 × 650 | 32 × 26 | 813 × 660 | - | 610 |
800 × 600 | 32 × 24 | 813 × 610 | 820 × 630 | 610 |
850 × 800 | 34 × 32 | 864 × 813 | - | 610 |
850 × 750 | 34 × 30 | 864 × 762 | - | 610 |
850 × 700 | 34 × 28 | 864 × 711 | - | 610 |
850 × 650 | 34 × 26 | 864 × 660 | - | 610 |
900 × 850 | 36 × 34 | 914 × 864 | - | 610 |
900 × 800 | 36 × 32 | 914 × 813 | 920 × 820 | 610 |
900 × 750 | 36 × 30 | 914 × 762 | - | 610 |
900 × 700 | 36 × 28 | 914 × 711 | 920 × 720 | 610 |
950 × 900 | 38 × 36 | 965 × 914 | - | 610 |
950 × 850 | 38 × 34 | 965 × 864 | - | 610 |
950 × 800 | 38 × 32 | 965 × 813 | - | 610 |
950 × 750 | 38 × 30 | 965 × 762 | - | 610 |
1000 × 950 | 40 × 38 | 1016 × 965 | - | 610 |
1000 × 900 | 40 × 36 | 1016 × 914 | 1020 × 920 | 610 |
1000 × 850 | 40 × 34 | 1016 × 864 | - | 610 |
1000 × 800 | 40 × 32 | 1016 × 813 | 1020 × 820 | 610 |
1050 × 1000 | 42 × 40 | 1067 × 1016 | - | 610 |
1050 × 950 | 42 × 38 | 1067 × 965 | - | 610 |
1050 × 900 | 42 × 36 | 1067 × 914 | - | 610 |
1050 × 850 | 42 × 34 | 1067 × 864 | - | 610 |
1100 × 1050 | 44 × 42 | 1118 × 1067 | - | 610 |
1100 × 1000 | 44 × 40 | 1118 × 1016 | 1120 × 1020 | 610 |
1100 × 950 | 44 × 38 | 1118 × 965 | - | 610 |
1100 × 900 | 44 × 36 | 1118 × 914 | 1220 × 920 | 610 |
1150 × 1100 | 46 × 44 | 1168 × 1118 | - | 711 |
1150 × 1050 | 46 × 42 | 1168 × 1067 | - | 711 |
1150 × 1000 | 46 × 40 | 1168 × 1016 | - | 711 |
1150 × 950 | 46 × 38 | 1168 × 965 | - | 711 |
1200 × 1150 | 48 × 46 | 1220 × 1168 | - | 711 |
1200 × 1100 | 48 × 44 | 1220 × 1118 | 1220 × 1120 | 711 |
1200 × 1050 | 48 × 42 | 1220 × 1067 | - | 711 |
1200 × 1000 | 48 × 40 | 1220 × 1016 | 1220 × 1020 | 711 |
বিঃদ্রঃ: | ||||
