| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | TOBO |
| সাক্ষ্যদান: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| মডেল নম্বার: | 31254 1.4547 254 SMO |
| ন্যূনতম চাহিদার পরিমাণ: | ১ পিসি |
| মূল্য: | US $ 10 - 100 / Kilogram |
| প্যাকেজিং বিবরণ: | সমুদ্র উপযোগী কাঠের কেস বা প্যালেটগুলি ইস্পাত ব্যান্ড দ্বারা বা ক্লায়েন্টের প্রয়োজনীয়তা অনুসারে ব |
| ডেলিভারি সময়: | T/T বা LC দ্বারা 30% প্রিপেমেন্ট পাওয়ার 30 দিন পর |
| পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | প্রতি মাসে 50 মেট্রিক টন/মেট্রিক টন |
| প্রকার: | প্লেট ফ্ল্যাঞ্জ | ওডি: | 9.5 থেকে 219 মিমি |
|---|---|---|---|
| ক্লাস রেটিং: | 150#~2500# | সম্মুখ: | আরএফ (উত্থাপিত মুখ); এফএফ (ফ্ল্যাট ফেস); আরটিজে (রিং টাইপ জয়েন্ট); আরজে (রিং জয়েন্ট ফেস) টিজি (জিহ |
| তৈরির পদ্ধতি: | পুশ, প্রেস, ফরজ, কাস্ট, ইত্যাদি | প্যাকিং: | কাঠের কেস, প্যালেট, নাইলন ব্যাগ বা গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী |
| MOQ: | ১ পিসি | বিতরণ সময়: | পরিমাণের উপর নির্ভর করে 10-100 দিন |
| অর্থ প্রদানের শর্তাবলী: | এল/সি, টি/টি | চালান: | এফওবি তিয়ানজিন/সাংহাই, সিএফআর, সিআইএফ ইত্যাদি |
| প্রয়োগ: | পাইপলাইন এবং ভালভ সংযোগ | পৃষ্ঠের চিকিত্সা: | আচার,2বি,নং 4,বিএ, হেয়ারলাইন, মিরর |
| লক্ষণীয় করা: | Raised Face Plate Ring Flange,Class 150 Plate Ring Flange,Asa B16.5 Plate Ring Flange |
||

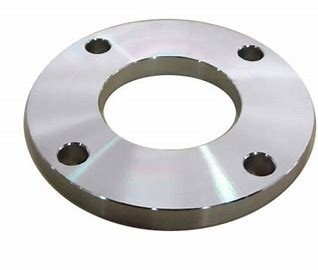

ANSI, ASME, ASA, B16.5 PLATE RING FLANGE RAISED FACE CLASS 150 / 300 / 600
আকারঃ
উপাদানঃ
স্ট্যান্ডার্ডঃ
উৎপত্তিস্থল:
মডেল নম্বরঃ
স্ট্যান্ডার্ড বা নন-স্ট্যান্ডার্ডঃ
পণ্যের নামঃ
প্রকারঃ
সারফেস ট্রিটমেন্টঃ
কৌশলঃ
প্রয়োগঃ
ট্রেড টার্মঃ
আকারের পরিসীমাঃ
এমওকিউঃ
নমুনাঃ
প্যাকেজিংয়ের বিবরণঃ
1কাঠের প্যালেট
2. অ্যান্টি ভিজা বোনা ব্যাগ
3. প্রয়োজন অনুযায়ী
ডেলিভারি বিস্তারিতঃ
৭-১০ দিন, চূড়ান্ত পরিমাণ অনুযায়ী
| ফ্ল্যাঞ্জের মাত্রা এবং আনুমানিক ভর |
| ANSI, ASME, ASA, B16.5 150lb/sq.in. প্লেট রিং ফ্ল্যাঞ্জ RF | |||||||||
| ø | ডি | b | জি | m | J | k | গর্ত | আমি | কেজি। |
| অর্ধ ইঞ্চি | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4 " | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| ১" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4 " | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| ১.৫ ইঞ্চি | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| ২" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| ২.৫" | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| ৩" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2 " | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| ৪" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| ৫" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| ৬" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| ৮" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| ১০" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| ১২" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| ১৪" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| ১৬" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| ১৮" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| ২০" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| ২২" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| ২৪" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
|
দ্রষ্টব্যঃ
1ক্লাস ১৫০ এর ফ্ল্যাঞ্জগুলি ল্যাপ জয়েন্ট ব্যতীত 0.06 (1.6 মিমি) উত্থাপিত মুখের সাথে সজ্জিত করা হবে, যা ¢ বেধ (সি) এবং ¢ হাবের মধ্য দিয়ে দৈর্ঘ্য (ওয়াই 1), (ওয়াই 3) এ অন্তর্ভুক্ত রয়েছে। 2স্লিপ-অন, থ্রেডেড, সকেট ওয়েল্ডিং এবং ল্যাপ জয়েন্ট ফ্ল্যাঞ্জগুলির জন্য, হাবগুলি বেস থেকে উপরে উল্লম্বভাবে বা 7 ডিগ্রি সীমার মধ্যে কোণযুক্ত হতে পারে। 3. ব্লাইন্ড ফ্ল্যাঞ্জগুলি স্লিপ-অন ফ্ল্যাঞ্জগুলির মতো একই হাবের সাথে বা হাব ছাড়াই তৈরি করা যেতে পারে। 4. গ্যাসকেট পৃষ্ঠ এবং পিছনের অংশ (বোল্টিং জন্য ভারবহন পৃষ্ঠ) 1 ডিগ্রী মধ্যে সমান্তরাল করা হয়। সমান্তরালতা অর্জন করার জন্য, স্পট মুখোমুখি MSS SP-9 অনুযায়ী সঞ্চালিত হয়,ঘনত্ব কমানো ছাড়াই (C). 5সকেটের গভীরতা (ডি) ANSI B 16.5 দ্বারা শুধুমাত্র 3 ইঞ্চি পর্যন্ত আকারে আচ্ছাদিত হয়, 3 ইঞ্চির বেশি নির্মাতার পছন্দ। |
| ANSI, ASME, ASA, B16.5 300lb/sq.in. প্লেট ফ্ল্যাঞ্জ RF | |||||||||
| ø | ডি | b | জি | m | J | k | গর্ত | আমি | কেজি। |
| অর্ধ ইঞ্চি | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4 " | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
| ১" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,400 |
| 1 1/4 " | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
| ১.৫ ইঞ্চি | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
| ২" | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
| ২.৫" | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
| ৩" | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
| 3 1/2 " | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
| ৪" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
| ৫" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
| ৬" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
| ৮" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
| ১০" | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
| ১২" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
| ১৪" | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
| ১৬" | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
| ১৮" | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
| ২০" | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
| ২২" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
| ২৪" | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
|
দ্রষ্টব্যঃ
1ক্লাস ৩০০ এর ফ্ল্যাঞ্জগুলি ল্যাপ জয়েন্ট ব্যতীত 0.06 (1.6 মিমি) উত্থাপিত মুখের সাথে সজ্জিত করা হবে, যা ¢ Thickness (C) এবং ¢ Longth through Hub (Y1), (Y3) এ অন্তর্ভুক্ত রয়েছে। 2স্লিপ-অন, থ্রেডেড, সকেট ওয়েল্ডিং এবং ল্যাপ জয়েন্ট ফ্ল্যাঞ্জগুলির জন্য, হাবগুলি বেস থেকে উপরে উল্লম্বভাবে বা 7 ডিগ্রি সীমার মধ্যে কোণযুক্ত হতে পারে। 3. ব্লাইন্ড ফ্ল্যাঞ্জগুলি স্লিপ-অন ফ্ল্যাঞ্জগুলির মতো একই হাবের সাথে বা হাব ছাড়াই তৈরি করা যেতে পারে। 4. গ্যাসকেট পৃষ্ঠ এবং পিছনের অংশ (বোল্টিং জন্য ভারবহন পৃষ্ঠ) 1 ডিগ্রী মধ্যে সমান্তরাল করা হয়। সমান্তরালতা অর্জন করার জন্য, স্পট মুখোমুখি MSS SP-9 অনুযায়ী সঞ্চালিত হয়,ঘনত্ব কমানো ছাড়াই (C). 5সকেটের গভীরতা (ডি) ANSI B 16.5 দ্বারা শুধুমাত্র 3 ইঞ্চি পর্যন্ত আকারে আচ্ছাদিত হয়, 3 ইঞ্চির বেশি নির্মাতার পছন্দ। |
| ANSI, ASME, ASA, B16.5 600lb/sq.in. প্লেট ফ্ল্যাঞ্জ RF | |||||||||
| ø | ডি | b | জি | m | J | k | গর্ত | আমি | কেজি। |
| অর্ধ ইঞ্চি | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4 " | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
| ১" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4 " | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| ১.৫ ইঞ্চি | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| ২" | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| ২.৫" | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| ৩" | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| 3 1/2 " | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| ৪" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
| ৫" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
| ৬" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
| ৮" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
| ১০" | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
| ১২" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
| ১৪" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
| ১৬" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| ১৮" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
| ২০" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
| ২২" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
| ২৪" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
|
দ্রষ্টব্যঃ
1ক্লাস 600 এর ফ্ল্যাঞ্জগুলি ল্যাপ জয়েন্ট ব্যতীত 0.25 (6.35 মিমি) উত্থাপিত মুখের সাথে সজ্জিত হবে, যা ¢ বেধ ¢ (সি) এবং ¢ হাবের মধ্য দিয়ে দৈর্ঘ্য ¢ (ওয়াই 1), (ওয়াই 3) এ অন্তর্ভুক্ত নয়। 2স্লিপ-অন, থ্রেডেড, সকেট ওয়েল্ডিং এবং ল্যাপ জয়েন্ট ফ্ল্যাঞ্জগুলির জন্য, হাবগুলি বেস থেকে উপরে উল্লম্বভাবে বা 7 ডিগ্রি সীমার মধ্যে কোণযুক্ত হতে পারে। 3. ব্লাইন্ড ফ্ল্যাঞ্জগুলি স্লিপ-অন ফ্ল্যাঞ্জগুলির মতো একই হাবের সাথে বা হাব ছাড়াই তৈরি করা যেতে পারে। 4. গ্যাসকেট পৃষ্ঠ এবং পিছনের অংশ (বোল্টিং জন্য ভারবহন পৃষ্ঠ) 1 ডিগ্রী মধ্যে সমান্তরাল করা হয়। সমান্তরালতা অর্জন করার জন্য, স্পট মুখোমুখি MSS SP-9 অনুযায়ী সঞ্চালিত হয়,ঘনত্ব কমানো ছাড়াই (C). 5. আকার 1/2 থেকে 3 1/2 এর আকারগুলি 400 শ্রেণীর ফ্ল্যাঞ্জগুলির মতোই। 6সকেটের গভীরতা (ডি) ANSI B 16.5 দ্বারা শুধুমাত্র 3 ইঞ্চি পর্যন্ত আকারে আচ্ছাদিত হয়, 3 ইঞ্চির বেশি নির্মাতার পছন্দ। |
| উৎপাদন ক্ষমতা ও ক্রয়ের বিবরণ | ||
| 1. | সাপ্লাই ফ্ল্যাঞ্জের মাত্রা DN15 - DN2000 (1/2 " - 80"), কাঠের ফ্ল্যাঞ্জ। | |
| 2. | উপাদান কার্বন ইস্পাতঃ এএসটিএম A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn ইত্যাদি | |
| 3. | উপাদান স্টেইনলেস স্টিলঃ এএসটিএম A182 F304, F304L, F316, F316L, F321 ইত্যাদি | |
| 4. | ফ্ল্যাঞ্জ অ্যান্টি-রস্টঃ অ্যান্টি-রস্ট তেল, কালো পেইন্ট, হলুদ পেইন্ট লেপ, হট ডাম্প গ্যালভানাইজড, কোল্ড গ্যালভানাইজড ইত্যাদি | |
| 5. | মাসিক উৎপাদনঃ প্রতি মাসে ৩০০০ টন। | |
| 6. | ডেলিভারি শর্তাবলীঃ সিআইএফ, সিএফআর, এফওবি, এক্সডব্লিউ। | |
| 7. | পেমেন্টের শর্তাবলীঃ Wire Transfer (T/T), Irrevocable L/C at Sight ইত্যাদি। | |
| 8. | ন্যূনতম অর্ডার পরিমাণ: ১ টন বা ১০০ পিসি। | |
| 9. | গুণমানের গ্যারান্টিঃ EN10204 3.1 সার্টিফিকেট, মিল সার্টিফিকেট, তৃতীয় পক্ষের পরিদর্শন, বিনামূল্যে প্রতিস্থাপন পরিষেবা। | |
