উৎপত্তি স্থল: | চীন |
---|---|
পরিচিতিমুলক নাম: | TOBO |
সাক্ষ্যদান: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
মডেল নম্বার: | ফ্ল্যাঞ্জ |
ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
মূল্য: | USD |
প্যাকেজিং বিবরণ: | কাঠের ক্ষেত্রে |
ডেলিভারি সময়: | 10-90 কাজের দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, |
যোগানের ক্ষমতা: | প্রতি মাসে 5000 পিসি |
আকার: | 1/2" - 60" | ক্লাস: | 150-2500# |
---|---|---|---|
সম্মুখ: | অঙ্কন অনুযায়ী | টাইপ: | ওয়েল্ড নেক ফ্ল্যাঞ্জ, ডাব্লুএন ফ্ল্যাঞ্জ (উত্থিত মুখ) |
শেষ করুন: | স্ট্যান্ডার্ড ANSI/ASME: ফিনিস কুল রোল্ড | স্ট্যান্ডার্ড: | এএনএসআই/এএসএমই |
লক্ষণীয় করা: | নকল কার্বন ইস্পাত ওয়েল্ড নেক ফ্ল্যাঞ্জ,SCH80 ওয়েল্ড নেক ফ্ল্যাঞ্জ,নকল ইস্পাত ফ্ল্যাঞ্জ ASTM A105 |

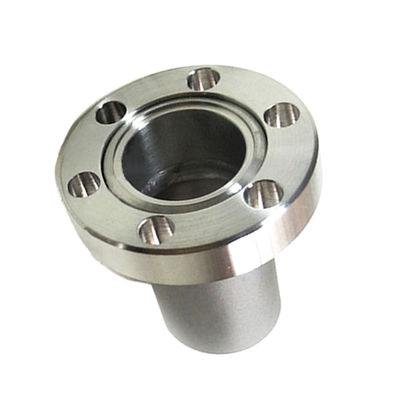

Sfenry নকল কার্বন ইস্পাত স্ট্যান্ডার্ড ASME B16.5 SCH40 SCH80 ASTM A105 ওয়েল্ড নেক ফ্ল্যাঞ্জ
স্পেসিফিকেশন:
আকার:1/2" - 60"
পরিচিতিমুলক নাম: TOBO
ক্লাস:600 এলবিএস
প্রকার:ওয়েল্ড নেক ফ্ল্যাঞ্জ, ডাব্লুএন ফ্ল্যাঞ্জ (উত্থিত মুখ)
বিশেষীকরণ:অঙ্কন অনুযায়ী
স্ট্যান্ডার্ড:
ANSI/ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2632, DIN263, DIN2633IN 2637, DIN2638, DIN2673
বিএস:
BS4504, BS4504, BS1560, BS10, ইত্যাদি
ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি মিলিত পাইপের সমান মাত্রাযুক্ত ফ্ল্যাঞ্জের প্রাচীরের বেধের সাথে ড্রিল করা হয়।ওয়েল্ড নেক ফ্ল্যাঞ্জে পাইপ যত হালকা হবে বোর তত বড়।এবং বিপরীতভাবে ওয়েল্ড নেক ফ্ল্যাঞ্জে পাইপটি যত বেশি ভারী হবে বোর তত ছোট।ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি সাধারণত উচ্চ চাপের সিস্টেমে ব্যবহৃত হয় এবং ঠান্ডা বা গরম তাপমাত্রার জন্য উপযুক্ত।
ASME B16.47 সিরিজ B ওয়েল্ড নেক ফ্ল্যাঞ্জ
ASME B16.47 সিরিজ B ক্লাস 75 ওয়েল্ড নেক ফ্ল্যাঞ্জ
ASME B16.47 সিরিজ B ক্লাস 150 ওয়েল্ড নেক ফ্ল্যাঞ্জ
ASME B16.47 সিরিজ B ক্লাস 300 ওয়েল্ড নেক ফ্ল্যাঞ্জ
ASME B16.47 সিরিজ B ক্লাস 600 ওয়েল্ড নেক ফ্ল্যাঞ্জ
ASME B16.47 সিরিজ B ক্লাস 900 ওয়েল্ড নেক ফ্ল্যাঞ্জ
ওয়েল্ড নেক ফ্ল্যাঞ্জ উপাদান এবং গ্রেড:
স্টেইনলেস স্টীল ওয়েল্ড নেক ফ্ল্যাঞ্জস:ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
কার্বন ইস্পাত ওয়েল্ড নেক ফ্ল্যাঞ্জ:ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
খাদ ইস্পাত ওয়েল্ড নেক ফ্ল্যাঞ্জস:ASTM / ASME A/SA 182 এবং A 387 F1, F5, F9, F11, F12, F22, F91
ডুপ্লেক্স স্টিল ওয়েল্ড নেক ফ্ল্যাঞ্জ:ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
সুপার ডুপ্লেক্স ওয়েল্ড নেক ফ্ল্যাঞ্জ:ASTM / ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
নিকেল খাদ ওয়েল্ড নেক ফ্ল্যাঞ্জ:Nickel 200 (UNS No. N02200), Nickel 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 (UNS No. N08800), InconelS82 (UNS No. N08800) N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Alloy 20 (UNS No. N06600), ইত্যাদি
কপার অ্যালয় ওয়েল্ড নেক ফ্ল্যাঞ্জ:UNS নং C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS নং C 70600 (Cu -Ni- 90/10), C 71500 (Cu-7/30)
নিম্ন তাপমাত্রা কার্বন ইস্পাত ঝালাই ঘাড় ফ্ল্যাঞ্জ:ASTM A350, LF2, LF3
এর অ্যাপ্লিকেশনASME B16.47 সিরিজ B ক্লাস 600 ওয়েল্ড নেক ফ্ল্যাঞ্জ
ASME B16.47 সিরিজ B ক্লাস 600 ওয়েল্ড নেক ফ্ল্যাঞ্জ রাসায়নিক এবং পেট্রোকেমিক্যাল প্রক্রিয়াকরণে ব্যবহৃত হয়।
ASME B16.47 সিরিজ B ক্লাস 600 ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি ইলেকট্রনিক্সে ব্যবহৃত হয়।
ASME B16.47 সিরিজ বি ক্লাস 600 ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি খাদ্য, সিন্থেটিক ফাইবার পরিচালনার ক্ষেত্রে পণ্যের বিশুদ্ধতা বজায় রাখার জন্য প্রক্রিয়াকরণ সরঞ্জামগুলিতে ব্যবহৃত হয়।
ASME B16.47 সিরিজ বি ক্লাস 600 ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি সামুদ্রিক এবং অফশোর ইঞ্জিনিয়ারিংয়ে ব্যবহৃত হয়।
এর বৈশিষ্ট্যASME B16.47 সিরিজ B ক্লাস 600 ওয়েল্ড নেক ফ্ল্যাঞ্জ
ASME B16.47 সিরিজ B ক্লাস 600 ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি বিভিন্ন হ্রাসকারী রাসায়নিকের জন্য অত্যন্ত প্রতিরোধী।
ASME B16.47 সিরিজ B ক্লাস 600 ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি কস্টিক ক্ষারগুলির জন্য দুর্দান্ত প্রতিরোধের।
ASME B16.47 সিরিজ B ক্লাস 600 ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি উচ্চ বৈদ্যুতিক পরিবাহিতা।
ASME B16.47 সিরিজ বি ক্লাস 600 ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি পাতিত এবং প্রাকৃতিক জলের জন্য চমৎকার জারা প্রতিরোধের।
ASME B16.47 সিরিজ বি ক্লাস 600 ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি নিরপেক্ষ এবং ক্ষারীয় লবণের দ্রবণগুলির প্রতিরোধ করে।
ASME B16.47 সিরিজ B ক্লাস 600 ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি শুকনো ফ্লোরিনের জন্য দুর্দান্ত প্রতিরোধের।
ASME B16.47 সিরিজ বি ক্লাস 600 ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি কস্টিক সোডা পরিচালনা করতে ব্যাপকভাবে ব্যবহৃত হয়।
ASME B16.47 সিরিজ B ক্লাস 600 ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি ভাল তাপীয়, বৈদ্যুতিক এবং চৌম্বকীয় বৈশিষ্ট্যযুক্ত।
ASME B16.47 সিরিজ B ক্লাস 600 ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি হালকা তাপমাত্রা এবং ঘনত্বে হাইড্রোক্লোরিক এবং সালফিউরিক অ্যাসিডের কিছু প্রতিরোধের প্রস্তাব দেয়।
এর মাত্রাASME B16.47 সিরিজ B ক্লাস 600 ওয়েল্ড নেক ফ্ল্যাঞ্জ
পাইপ নরমাল ডায়াম। | OD অফ ফ্ল্যাঞ্জ |
পুরু ness (Thk.) |
দৈর্ঘ্য মাধ্যম হাব |
ডায়াম।এর হাব বেস এ |
হাব ডায়াম। শীর্ষ |
উত্থাপিত মুখ ডায়াম। |
ডায়াম।এর বোল্ট বৃত্ত |
এর সংখ্যা বোল্ট গর্ত |
ডায়াম।এর বোল্ট গর্ত |
ডায়াম।এর বোল্ট |
ফিলেট ব্যাসার্ধ মিন. |
ইঞ্চি | ও | গ | Y | এক্স | ক | আর | বিডি | বিএন | বি.এইচ | ডিবি | r1 |
26" | 889 | 111.3 | 180.8 | 698.5 | 660.4 | 726.9 | 806.5 | 28 | 44.5 | 1 5/8 | 12.7 |
28" | 952.5 | 115.8 | 190.5 | 752.3 | 711.2 | 784.4 | 863.6 | 28 | 47.8 | 1 3/4 | 12.7 |
30" | 1022.4 | 125.5 | 204.7 | 806.5 | 762 | 841.2 | 927.1 | 28 | 50.8 | 1 7/8 | 12.7 |
32" | 1085.9 | 130 | 215.9 | 860.6 | ৮১২.৮ | ৮৯৫.৪ | 984.3 | 28 | 53.8 | 2 | 12.7 |
34" | 1162.1 | 141.2 | 233.4 | 914.4 | 863.6 | 952.5 | 1054.1 | 24 | ৬০.৫ | 2 1/4 | 14.2 |
36" | 1212.9 | 146.3 | 242.8 | 968.2 | 914.4 | 1009.7 | 1104.9 | 28 | ৬০.৫ | 2 1/4 | 14.2 |
38" | আকার 38" থেকে 60" সিরিজ a, ক্লাস 600 ফ্ল্যাঞ্জের মতো। |
