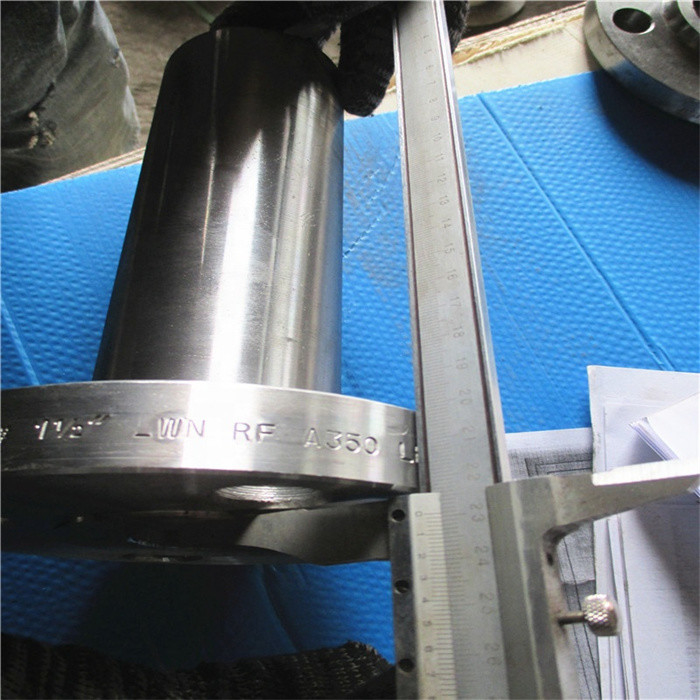

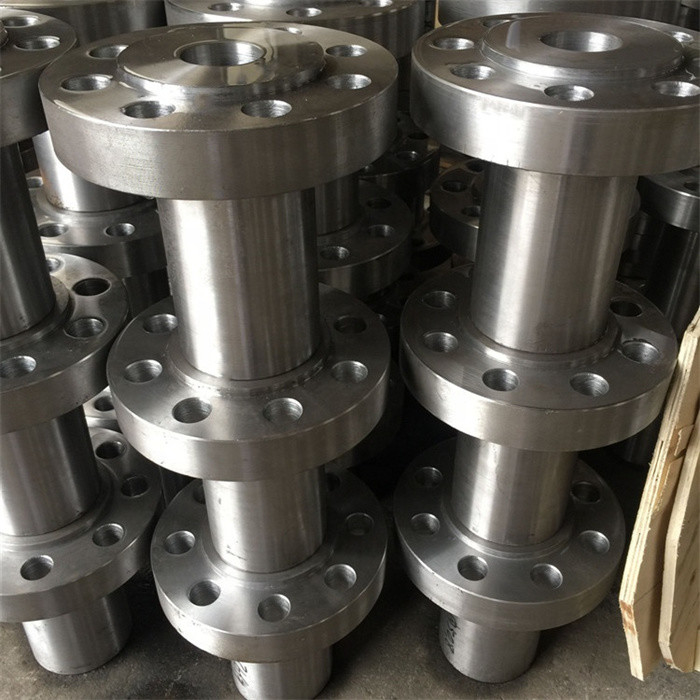

FLANGE, LWN, RF, SIZE: 4"- 600#, SCH.20, RF, CS, ASTM A105 ASTM A182 F1

F1 A182 খাদ ইস্পাত Flangesএকটি খাদ ইস্পাত যা প্রাথমিকভাবে তৈরি করা পণ্য তৈরির জন্য তৈরি করা হয়।এর নির্দিষ্ট বৈশিষ্ট্য annealed অবস্থার জন্য উপযুক্ত।F1 হল এই উপাদানটির ASTM উপাধি এবং এর UNS নম্বর হল K12822৷

A182 F1 Cl2 পাইপ ফ্ল্যাঞ্জএকই বিভাগে পেটা খাদ স্টিলের মধ্যে খুব কম বৈদ্যুতিক পরিবাহিতা রয়েছে।উপরন্তু, এটি একটি মাঝারিভাবে কম মূর্ত শক্তি এবং ভিত্তি খরচ আছে.
A182 F1 উপাদানF1 গ্রেডের জন্য একটি ফরজিং উপাদান স্পেসিফিকেশনমিশ্র ইস্পাতএবং এটি বেয়ার ফোরজিংস বা নকল এবং মেশিনযুক্ত পণ্য তৈরির জন্য ব্যবহৃত হয় যা অ্যাপ্লিকেশনগুলির জন্য উচ্চ তাপমাত্রা পরিষেবা জড়িত।
F1 ইস্পাত প্লেট ফ্ল্যাঞ্জপ্রায়শই একটি সাশ্রয়ী সমাধান, যখন উত্থাপিত মুখ এবং হাব প্রয়োজন হয় না এবং পরিবেষ্টিত তাপমাত্রায় কোন বা কম চাপ ছাড়া অ্যাপ্লিকেশনের জন্য।

ASTM A182 F1 ল্যাপ জয়েন্ট ফ্ল্যাঞ্জএটি একটি টু পিস ডিভাইস যা অনেকটা ওয়েল্ড-নেক ফ্ল্যাঞ্জের মতো কিন্তু একটি আলগা স্লিপ-অন ফ্ল্যাঞ্জের মতো।স্টাব প্রান্ত এবং পাইপলাইনিংয়ের চারপাশে ঘুরতে এটির সুবিধা রয়েছে।


A182 F1 Cl2 ব্লাইন্ড ফ্ল্যাঞ্জ রাসায়নিক রচনা চার্ট

শ্রেণী	গ	Mn	সি	পৃ	এস	ক্র	মো
খাদ ইস্পাত F1	0.15 সর্বোচ্চ	0.3-0.6	0.5	0.03	0.03	4-6	0.44-0.65

ASTM A182 Gr F1 ফ্ল্যাঞ্জের সমতুল্য

স্ট্যান্ডার্ড	ইউএনএস	DIN ওয়ার্কস্টফ NR.	DIN
খাদ F1	K12822	1.5415	15M03

SA 182 Gr F1 স্লিপ অন ফ্ল্যাঞ্জ যান্ত্রিক বৈশিষ্ট্য বিশ্লেষণ

প্রসার্য শক্তি	ফলন শক্তি (0.2% অফসেট)	প্রসারণ
275	485	20%

ASTM A182 Gr F1 ফ্ল্যাঞ্জেস প্রেসার রেটিং

তাপমাত্রা °F	ক্লাস 900	ক্লাস 150	ক্লাস 600	ক্লাস 400	ক্লাস 1500	ক্লাস 300	ক্লাস 2500
-20 থেকে 100	2085	265	1390	925	3470	695	5785
200	2035	260	1360	905	3395	680	5660
300	1955	230	1305	870	3260	655	5435
400	1920	200	1280	855	3200	640	5330
500	1865	170	1245	830	3105	620	5180
600	1815	140	1210	805	3025	605	5040
650	1765	125	1175	785	2940	590	4905
700	1705	110	1135	755	2840	570	4730
750	1595	95	1065	710	2660	530	4430
800	1525	80	1015	675	2540	510	4230
850	1460	65	975	650	2435	485	4060
900	1350	50	900	600	2245	450	3745
950	845	35	560	375	1405	280	2345
1000	495	20	330	220	825	165	1370



ASTM A182 Gr F1 Flanges উপাদান স্পেসিফিকেশন চার্ট

স্পেসিফিকেশন	ASTM A182 / ASME SA182
আকার	1/2″ (15 NB) থেকে 48″ (1200NB)
মান	ANSI/ASME B16.5, B 16.47 সিরিজ A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ইত্যাদি।
ক্লাস/চাপ	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 ইত্যাদি।
স্ট্যান্ডার্ড	ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, ইত্যাদি।



ASME SA182 F1 Cl2 ফ্ল্যাঞ্জের প্রকার

F1 A182 ফ্ল্যাঞ্জ



A182 F1 Cl2 ব্লাইন্ড ফ্ল্যাঞ্জ



ASTM A182 F1 স্লিপ অন ফ্ল্যাঞ্জ



ASTM A182 Gr F1 ফ্ল্যাঞ্জ

A182 গ্রেড F1 প্লেট ফ্ল্যাঞ্জ



SA 182 Gr F1 ফ্ল্যাঞ্জ
