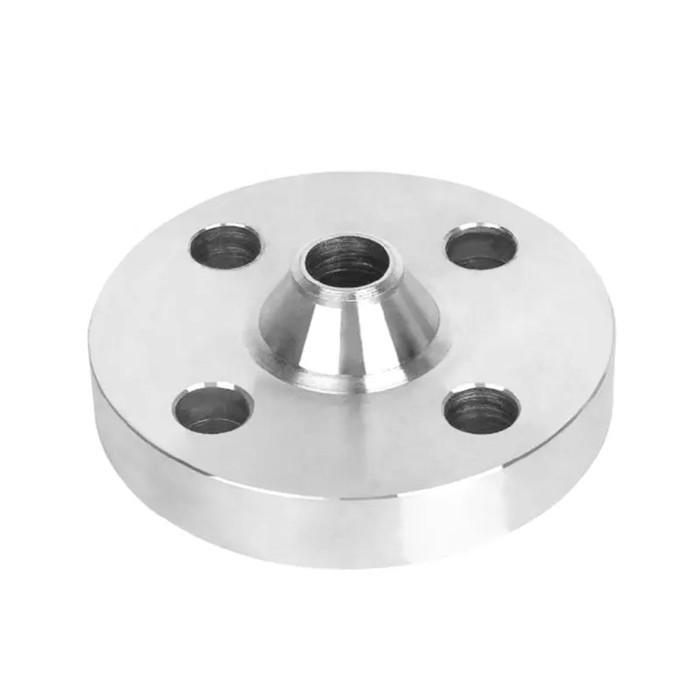

ASTM A105 ফ্ল্যাঞ্জ

ASTM A105 ফ্ল্যাঞ্জফ্ল্যাঞ্জের একটি প্রকার যা একটি স্ট্যান্ডার্ড দ্বারা আবৃত থাকে যা চাপ পাইপ এবং ফিটিংগুলিকে কভার করে যা পরিবেষ্টিত তাপমাত্রা থেকে উচ্চ তাপমাত্রা পরিষেবার অধীনে কাজ করতে পারে।দীনেশ ইন্ডাস্ট্রিজ সমস্ত ধরণের ফ্ল্যাঞ্জের সরবরাহকারী এবং প্রস্তুতকারক।এবং তাই আমরা উত্পাদন এবং সরবরাহA105 ফ্ল্যাঞ্জপাশাপাশি পরিসীমা।বিভিন্ন কভার যে বিভিন্ন মান আছেASTM A105 ফ্ল্যাঞ্জের মাত্রাযা একই আকারের পাইপের সাথে ব্যবহার করা যেতে পারে।প্রাচীর বেধ, ব্যাস, উপাদান গ্রেড এবং চাপ ক্লাস সব নির্ধারণ করে কোন ধরনেরSA 105 ফ্ল্যাঞ্জএকটি নির্দিষ্ট অ্যাপ্লিকেশনে ব্যবহার করা যেতে পারে।

সবচেয়ে বড় CS A105 নকল ফ্ল্যাঞ্জ সরবরাহকারী, Asme Sa105 ওয়েল্ড নেক ফ্ল্যাঞ্জের মাত্রা উল্লেখ করুন

পাশাপাশি ফ্ল্যাঞ্জের বিভিন্ন মাত্রার বিভিন্ন ওজন রয়েছে।আপনি একটি পেতে আমাদের সাথে যোগাযোগ করতে পারেনASTM A105 flanges ওজন চার্টফ্ল্যাঞ্জের ওজন সম্পর্কে আরও বুঝতে এবং ফ্ল্যাঞ্জের একটি হোস্ট থেকে বেছে নিতে।হিসেবেফ্ল্যাঞ্জ a105 প্রস্তুতকারকআমরা আপনাকে পাশাপাশি ফ্ল্যাঞ্জের কাস্টম মাত্রা সরবরাহ করতে পারি।আমরা ক্লায়েন্টদের প্রয়োজন অনুযায়ী A105 নকল ইস্পাত ফ্ল্যাঞ্জের প্রস্তুতকারক।আমাদের দাম খুব প্রতিযোগিতামূলকA105 flanges মূল্য তালিকা ভারতএবং আপনি আপনার খরচ কমাতে বাল্ক অর্ডার দিতে পারেন।যেহেতু আমরা উত্পাদন, স্টক এবং সরবরাহ, আমাদেরASTM A105 কার্বন ইস্পাত flangesমধ্যস্বত্বভোগীদের উচ্ছেদ করে কম দামে বিক্রি করা হয়।আমরা নেতৃস্থানীয় সরবরাহকারীASTM A105n ফ্ল্যাঞ্জ.

নির্দেশিত তথ্যাদি

নিম্নলিখিত স্ট্যান্ডার্ড তালিকা এই স্পেসিফিকেশন প্রযোজ্য:

ASTM মান:

• A266/A266M চাপ জাহাজ উপাদান জন্য কার্বন ইস্পাত forgings জন্য স্পেসিফিকেশন.
• A675/A675M হট-ঘূর্ণিত, বিশেষ গুণমান এবং যান্ত্রিক বৈশিষ্ট্য, কার্বন ইস্পাত বারগুলির জন্য নির্দিষ্টকরণ।
• A696 স্পেসিফিকেশন ইস্পাত বার, কার্বন, গরম-ঘূর্ণিত বা ঠান্ডা-সমাপ্ত, বিশেষ গুণমান, চাপ পাইপিং উপাদানগুলির জন্য।
• A788/A788M ইস্পাত forgings, সাধারণ প্রয়োজনীয়তা জন্য স্পেসিফিকেশন.
• A961/961M ইস্পাত ফ্ল্যাঞ্জ, ফোরজিং ফিটিং, ভালভ এবং পাইপিং অ্যাপ্লিকেশনের জন্য অংশগুলির জন্য সাধারণ প্রয়োজনীয়তা।

MSS মান:

• ইস্পাত পাইপ লাইন flanges জন্য SP44 স্ট্যান্ডার্ড

ASME স্ট্যান্ডার্ড:

• B16.5 ইস্পাত পাইপ flanges এবং flanges জিনিসপত্র জন্য মাত্রিক মান
• B16.9 পেটা ইস্পাত বাট-ঢালাই জিনিসপত্র
• B16.10 লৌহঘটিত ভালভের মুখোমুখি এবং প্রান্ত থেকে প্রান্তের মাত্রা
• B16.11 নকল ইস্পাত জিনিসপত্র, সকেট জোড় এবং থ্রেডেড
• B16.34 ভালভগুলি ফ্ল্যাঞ্জ, থ্রেডেড এবং ঢালাই প্রান্ত দ্বারা সংযুক্ত হয়
• B16.47 বড় ব্যাসের ইস্পাত flanges
• ASME বয়লার এবং চাপ জাহাজ কোড:

API মান:

• API-600 Flanged এবং বাট-ওয়েল্ডিং-শেষ ইস্পাত গেট ভালভ
• API-602 শোধনাগার ব্যবহারের জন্য কমপ্যাক্ট নকশা কার্বন ইস্পাত গেট ভালভ

ASTM A105 ফ্ল্যাঞ্জের স্পেসিফিকেশন তালিকা

মাপের তালিকা	1/2″ থেকে 48″ (15 NB) থেকে (1200NB)
চাপ রেটিং চার্ট ANSI	300 LBS, 150 LBS, 600 LBS, 900 LBS, 2500 LBS, 1500 LBS
ডিআইএন চাপের গণনা	40 বার 16 বার 25 বার 6 বার 10 বার / PN10 PN25 PN64 PN16 PN6 PN40
JIS	20 কে, 10 কে, 40 কে, 16 কে, 5 কে, 30 কে, 63 কে
ইউএনআই/ইএন	16 বার 6 বার 10 বার 40 বার 25 বার
কানেক্ট টাইপ/ ফ্ল্যাঞ্জ ফেস টাইপ	আরএফ, ছোট জিহ্বা, আরটিজে, এফএফ, এলজেএফ, বড় জিহ্বা এবং খাঁজ
আবরণ	দস্তা ধাতুপট্টাবৃত, হলুদ স্বচ্ছ, ঠান্ডা এবং গরম ডিপ গ্যালভানাইজড, অ্যান্টি-রাস্ট পেইন্ট, তেল কালো রঙ
সাধারণ প্রকার	থ্রেডেড / স্ক্রুড / নকল / প্লেট
যন্ত্রপাতি	প্রেস মেশিন, বেন্ডিং মেশিন, স্যান্ড-ব্লাস্টিং মেশিন, পুশিং মেশিন, ইলেকট্রিক বেভেলিং মেশিন ইত্যাদি
উৎপত্তি	পশ্চিম ইউরোপ / জাপান / ভারতীয় / মার্কিন যুক্তরাষ্ট্র / কোরিয়ান
ডিলার এবং ডিস্ট্রিবিউটর	সিডনি, নয়ডা, নাগপুর, কারাকাস, আহভাজ, কানপুর, আবুধাবি, করাচি, পার্থ, রিয়াদ, বরোদা, খোবার, ক্যালগারি, মেক্সিকো, কুয়েত, লুধিয়ানা, তিরুবনন্তপুরম, জেনিরো, তেহরান, মাস্কাট, লাগোস, কলকাতা, টাউ, মানামা, রাজকোট , সান্তিয়াগো, আহমেদাবাদ, গুজরাট, এর্নাকুলাম, ইস্তাম্বুল, হাওড়া, আঙ্কারা, কোয়েম্বাটোর, জামশেদপুর, পোর্ট-অফ-স্পেন, পিম্পরি-চিঞ্চওয়াড়, নয়াদিল্লি, ভাদোদরা, মুম্বাই, গিমহে-সি, ইন্দোর, সুরাত, বোগোটা, গুরগাঁও, মেলবোর্ন, রাঁচি, মন্ট্রিল, চেন্নাই, হায়দ্রাবাদ, লুধিয়ানা, ব্যাঙ্গালোর, লন্ডন, কোরবেভয়ে, দাম্মাম, বেঙ্গালুরু
এর নির্মাতা	UNI, BS, AS2129, ANSI DIN, GOST, JIS, SABS, NFE, AWWA, EN ইত্যাদি।
পরীক্ষা	এক্স-রে ডিটেক্টর, UI ট্রাসনিক ফ্লা ডিটেক্টর, ডাইরেক্ট-রিডিং স্পেকট্রোগ্রাফ, ম্যাগনেটিক পার্টিকেল ডিটেক্টর, হাইড্রোস্ট্যাটিক টেস্টিং মেশিন
মান	API7S-15, API7S-43, API605, ANSI/ASME B16.5, B16.47 সিরিজ A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ASME/ANSI B16.5/16.36/16.47 A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, EN1092



ASTM A105 ক্লাস 300 ফ্ল্যাঞ্জের প্রেসার রেটিং

TEMP °সে	150	300	400	600	900	1500	2500
-২৯ থেকে ৩৮	19.6	51.1	68.1	102.1	153.2	255.3	425.5
50	19.2	50.1	৬৬.৮	100.2	150.4	250.6	417.7
100	17.7	46.6	62.1	93.2	139.8	233	388.3
150	15.8	45.1	60.1	90.2	135.2	225.4	375.6
200	13.8	43.8	58.4	৮৭.৬	131.4	219	365
250	12.1	41.9	55.9	৮৩.৯	125.8	209.7	349.5
300	10.2	৩৯.৮	53.1	79.6	119.5	199.1	৩৩১.৮
325	9.3	38.7	51.6	77.4	116.1	193.6	322.6
350	৮.৪	37.6	50.1	75.1	112.7	187.8	313
375	7.4	36.4	48.5	72.7	109.1	181.8	303.1
400	6.5	34.7	46.3	69.4	104.2	173.6	289.3
425	5.5	28.8	38.4	57.5	৮৬.৩	143.8	239.7
450	4.6	23	30.7	46	৬৯	115	191.7
475	3.7	17.4	23.2	34.9	52.3	৮৭.২	145.3
500	2.8	11.8	15.7	23.5	৩৫.৩	58.8	97.9
538	1.4	৫.৯	৭.৯	11.8	17.7	29.5	49.2
TEMP °সে	150	300	400	600	900	1500	2500



ঢালাই

এই উপাদান ঝালাই করা যাবে.ঢালাই পদ্ধতি অবশ্যই ASME বয়লার এবং প্রেসার ভেসেল কোড সেকশন IX মেনে চলতে হবে।

জোড়দার করা

ASTM A105 কার্বন ইস্পাত 2200 থেকে 1700 ফারেনহাইট রেঞ্জের তাপমাত্রায় নকল করা যেতে পারে তারপরে নিভে যাওয়া এবং টেম্পারিং বা স্বাভাবিককরণের মাধ্যমে।

অ্যানিলিং

নকল অংশগুলিকে 1000 ডিগ্রি ফারেনহাইটের নীচে ঠান্ডা করা যেতে পারে এবং তারপরে 1550 ডিগ্রি ফারেনহাইট এবং 1,700 ডিগ্রি ফারেনহাইটের মধ্যে উত্তপ্ত করা যেতে পারে।তারপর ধীর চুল্লি কুলিং আউট বহন.

Hydrostatic পরীক্ষা

ASTM A961 এর পরিপূরক S57 নির্দিষ্ট করা হলেই ফোরজিং প্রস্তুতকারক দ্বারা হাইড্রো-স্ট্যাটিক পরীক্ষা করা হবে।

পরিভাষা

এই স্পেসিফিকেশনে ব্যবহৃত অন্যান্য পদের সংজ্ঞার জন্য, স্পেসিফিকেশন A961/A961M-এ খুঁজুন।

তথ্য বিন্যাস

স্পেসিফিকেশন A961/A961M দেখুন।

সাধারণ আবশ্যকতা

এই স্পেসিফিকেশন এবং স্পেসিফিকেশন A961/A961M এর প্রয়োজনীয়তার মধ্যে বিরোধ থাকলে।এই স্পেসিফিকেশন মেনে চলুন।

রাসায়নিক রচনা

কতামা, নিকেল, ক্রোমিয়াম, মলিবডেনাম এবং ভ্যানাডিয়ামের যোগফল 1.00% এর বেশি হবে না।
খক্রোমিয়াম এবং মলিবডেনামের যোগফল 0.32% এর বেশি হবে না।

তাপ চিকিত্সা

ক্লাস 300 এর উপরে ফ্ল্যাঞ্জগুলি ছাড়া, বিশেষ ডিজাইনের ফ্ল্যাঞ্জগুলি যেখানে ডিজাইনের চাপ বা ডিজাইনের তাপমাত্রা জানা যায় না এবং 4" এনপিএস এবং ক্লাস 300 এর উপরে আইটেমগুলির জন্য তাপ চিকিত্সার প্রয়োজন হয় না। যখন তাপ চিকিত্সার প্রয়োজন হয়, অ্যানিলিং, স্বাভাবিককরণ, স্বাভাবিককরণ এবং মেজাজ, স্বাভাবিক করা এবং নিভিয়ে ফেলা এবং টেম্পারিং প্রয়োগ করা পদ্ধতি হবে।
