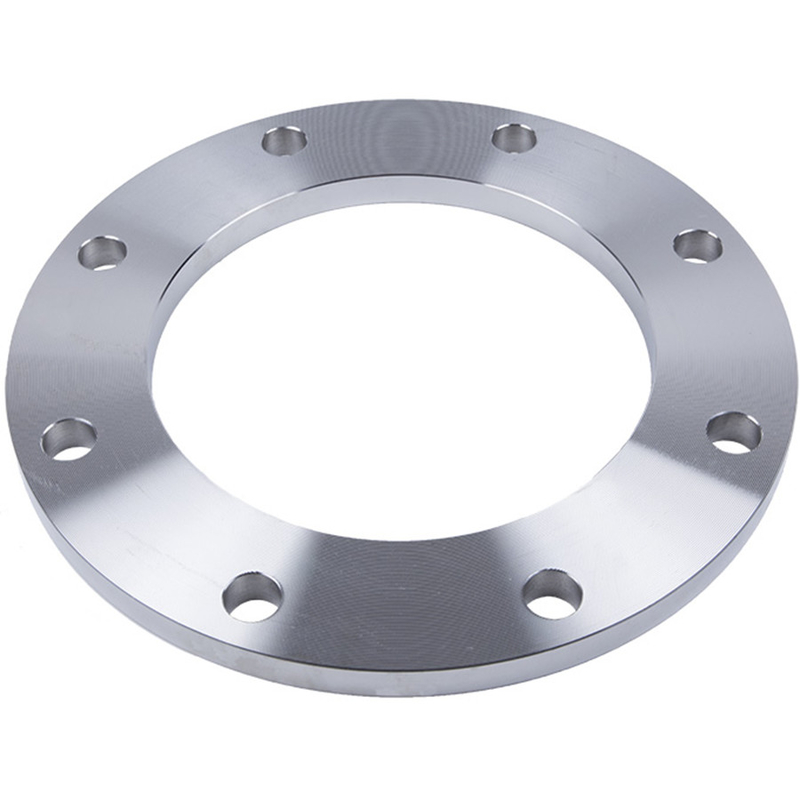

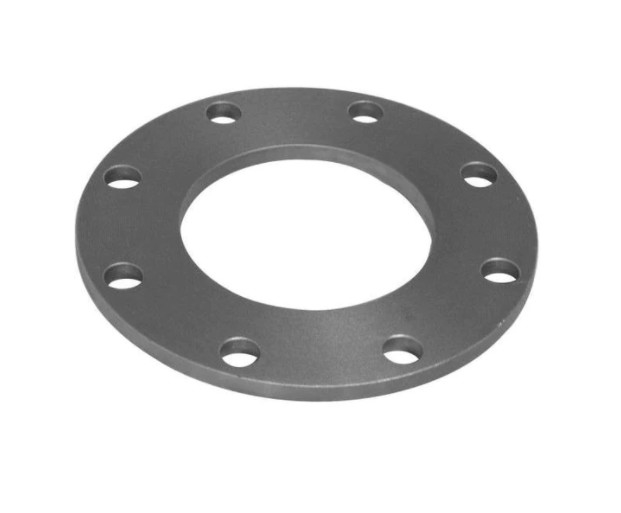

ASTM A 182 স্টেইনলেস স্টিল 1 ইঞ্চি ক্লাস 300Rf ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জ

পাইপ ফ্ল্যাঞ্জগুলি স্টেইনলেস স্টীল, ঢালাই লোহা, অ্যালুমিনিয়াম, পিতল, ব্রোঞ্জ, প্লাস্টিক ইত্যাদির মতো সমস্ত বিভিন্ন উপাদানে তৈরি করা হয় তবে সর্বাধিক ব্যবহৃত উপাদান নকল কার্বন ইস্পাত এবং মেশিনযুক্ত পৃষ্ঠ রয়েছে।

উপরন্তু, ফ্ল্যাঞ্জ, ফিটিং এবং পাইপের মতো, নির্দিষ্ট উদ্দেশ্যে কখনও কখনও অভ্যন্তরীণভাবে সম্পূর্ণ ভিন্ন মানের উপাদানের স্তর দিয়ে সজ্জিত করা হয় যেমন ফ্ল্যাঞ্জগুলি নিজেই, যা "রেখাযুক্ত ফ্ল্যাঞ্জ"।

একটি ফ্ল্যাঞ্জের উপাদান, মূলত পাইপ পছন্দ করার সময় সেট করা হয়, বেশিরভাগ ক্ষেত্রে, একটি ফ্ল্যাঞ্জ পাইপের মতো একই উপাদানের হয়।

এই ওয়েবসাইটে আলোচিত সমস্ত ফ্ল্যাঞ্জ ASME en ASTM মানদণ্ডের অধীনে পড়ে, যদি না অন্যথায় নির্দেশ করা হয়।ASME B16.5 মাত্রা, মাত্রিক সহনশীলতা ইত্যাদি এবং ASTM বিভিন্ন বস্তুগত গুণাবলী বর্ণনা করে।

সর্বাধিক ব্যবহৃত ফ্ল্যাঞ্জ প্রকারগুলি হল:

সাধারণ ধরনের পাইপলাইন ফ্ল্যাঞ্জ মুখ

ফ্ল্যাঞ্জগুলি পাইপলাইনগুলিকে লিঙ্ক করার জন্য প্রয়োজনীয় সংযোগ সরবরাহ করে।মুখগুলি হল একটি ফ্ল্যাঞ্জের মিলন পৃষ্ঠ। বিভিন্ন ধরণের ফ্ল্যাঞ্জ মুখগুলি সিলিং গ্যাসকেট উপাদানগুলিকে বসানোর জন্য যোগাযোগের পৃষ্ঠ হিসাবে ব্যবহৃত হয়।ASME B16.5 এবং B16.47 বিভিন্ন ধরনের ফ্ল্যাঞ্জ ফেসিংকে সংজ্ঞায়িত করে, যার মধ্যে রয়েছে উত্থিত মুখ, বৃহৎ পুরুষ ও মহিলা মুখের দিকগুলি যা তুলনামূলকভাবে বড় যোগাযোগের এলাকা প্রদানের জন্য অভিন্ন মাত্রা রয়েছে। একটি আঁটসাঁট নিশ্চিত করার জন্য ফ্ল্যাঞ্জ মুখগুলি যথেষ্ট মসৃণ হতে হবে, bolted flanges জন্য ফুটো-মুক্ত সীল.

বোল্টেড ফ্ল্যাঞ্জ সংযোগ

একটি বোল্ট করা ফ্ল্যাঞ্জ সংযোগ হল অনেকগুলি কারণের একটি জটিল সংমিশ্রণ (ফ্ল্যাঞ্জ, বোল্ট, গ্যাসকেট, প্রক্রিয়া, তাপমাত্রা, চাপ, মাঝারি)।এই সমস্ত বিভিন্ন উপাদান পরস্পর সম্পর্কযুক্ত এবং একটি সফল ফলাফল অর্জনের জন্য একে অপরের উপর নির্ভর করে।
ফ্ল্যাঞ্জযুক্ত জয়েন্টের নির্ভরযোগ্যতা জয়েন্ট তৈরির প্রক্রিয়ার উপযুক্ত নিয়ন্ত্রণের উপর সমালোচনামূলকভাবে নির্ভর করে।

ফ্ল্যাঞ্জ সংযোগের কিছু অন্যান্য অসুবিধা..

• প্রতিটি ফ্ল্যাঞ্জ সংযোগ লিক হতে পারে (কিছু লোক দাবি করে যে একটি ফ্ল্যাঞ্জ সংযোগ কখনই 100 শতাংশ লিক প্রুফ নয়)।
• ফ্ল্যাঞ্জড পাইপ সিস্টেমের জন্য অনেক বেশি জায়গা প্রয়োজন (শুধু একটি পাইপ র্যাকের কথা ভাবুন)।
• ফ্ল্যাঞ্জড পাইপ সিস্টেমের নিরোধক আরও ব্যয়বহুল (বিশেষ ফ্ল্যাঞ্জ ক্যাপ)।

অবশ্যই, ফ্ল্যাঞ্জ সংযোগের দুর্দান্ত সুবিধা রয়েছে;কিছু উদাহরণ..

• একটি নতুন লাইনে একাধিক পাইপ স্পুল থাকতে পারে এবং একটি ওয়ার্কশপে তৈরি করা যেতে পারে।
• এই পাইপ স্পুলগুলিকে ঝালাই করার প্রয়োজন ছাড়াই উদ্ভিদে একত্রিত করা যেতে পারে।
• প্লান্টে এনডিও (এক্স-রে, হাইড্রো টেস্ট ইত্যাদি) প্রয়োজন নেই, কারণ ওয়ার্কশপে এটি করা হয়েছে।
• প্ল্যান্টে ব্লাস্টিং এবং পেইন্টিং প্রয়োজনীয় নয়, কারণ এটি একটি ওয়ার্কশপেও করা হয়েছে
  (ইন্সটলেশনের সময় শুধুমাত্র পেইন্ট ক্ষতি মেরামত করা উচিত)।

সীল এবং থার্মওয়েলগুলিতে RTJ, FF এবং RF ফ্ল্যাঞ্জের মধ্যে পার্থক্য কী?

উত্থাপিত মুখ, আরএফ, আমাদের তৃতীয় পক্ষের সীল এবং থার্মওয়েলগুলিতে প্রমিত প্রক্রিয়া সংযোগ।উভয়েরই একটি RTJ এবং FF ধরনের ফ্ল্যাঞ্জ সংযোগের বিকল্প রয়েছে।রাইজড ফেস (RF) হল প্রসেস প্ল্যান্ট অ্যাপ্লিকেশনে ব্যবহৃত সবচেয়ে সাধারণ প্রকার।
ফ্ল্যাঞ্জের গ্যাসকেট পৃষ্ঠটি বোল্টিং বৃত্তের মুখের উপরে উত্থিত হয়।একটি রিং-টাইপ জয়েন্ট (RTJ) এর একটি উত্থিত গ্যাসকেটের মুখও থাকতে পারে যার পার্থক্যটি এই মুখে মেশিনযুক্ত রিং গ্রুভ।
এই খাঁজটি ফ্ল্যাঞ্জ মিলনের জন্য একটি ইস্পাত রিং গ্যাসকেট মিটমাট করবে।ফ্ল্যাট ফেস, এফএফ, ফ্ল্যাঞ্জের একটি গ্যাসকেট পৃষ্ঠ রয়েছে যা বোল্টিং বৃত্তের মুখের সমান সমতলে থাকে।
এই তিনটি ফ্ল্যাঞ্জ প্রকারের কোনটিই প্রকারের মধ্যে বিনিময়যোগ্য নয়, অর্থাৎ RTJ ফ্ল্যাঞ্জ একটি RF ফ্ল্যাঞ্জের সাথে মিলিত হতে পারে না।আমি
