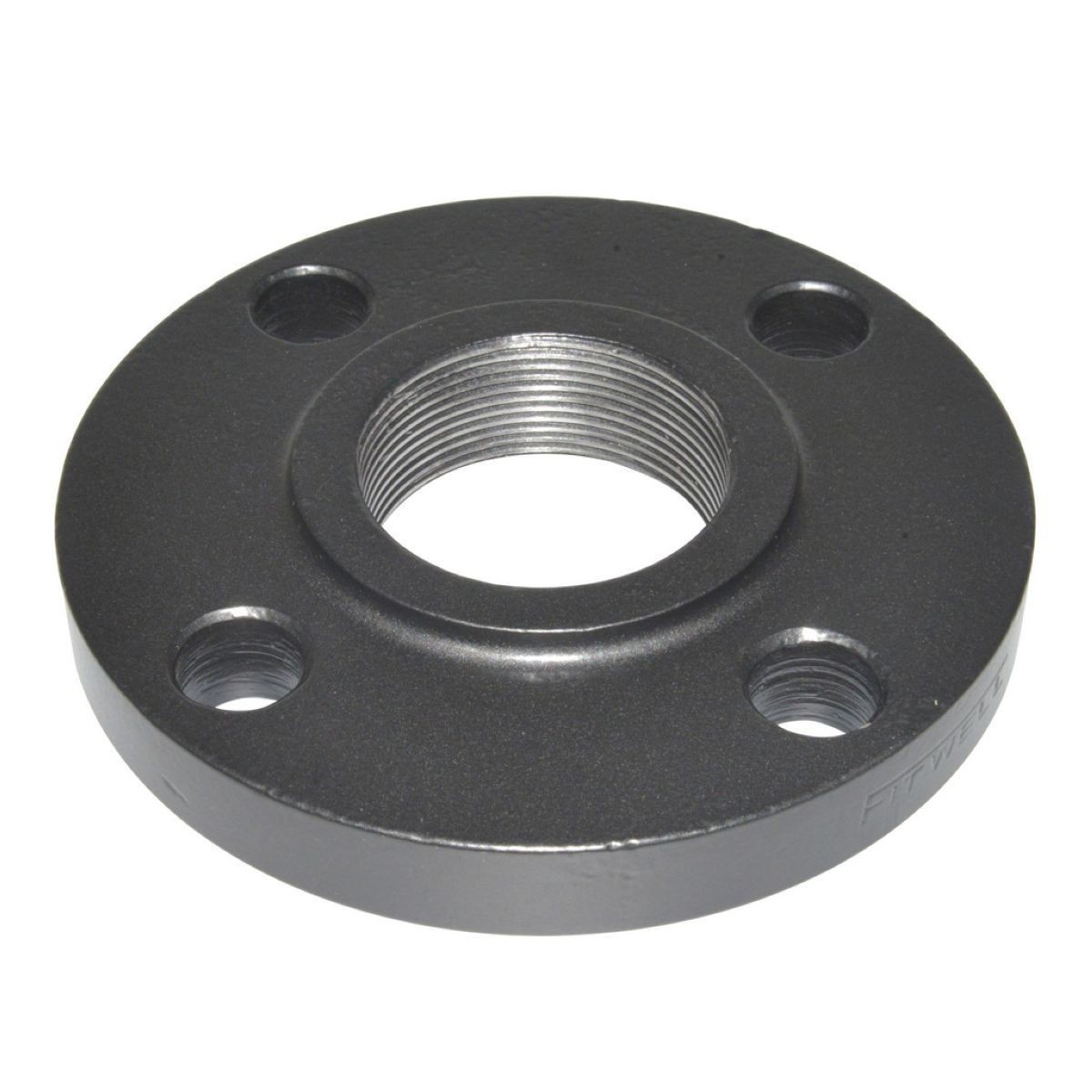

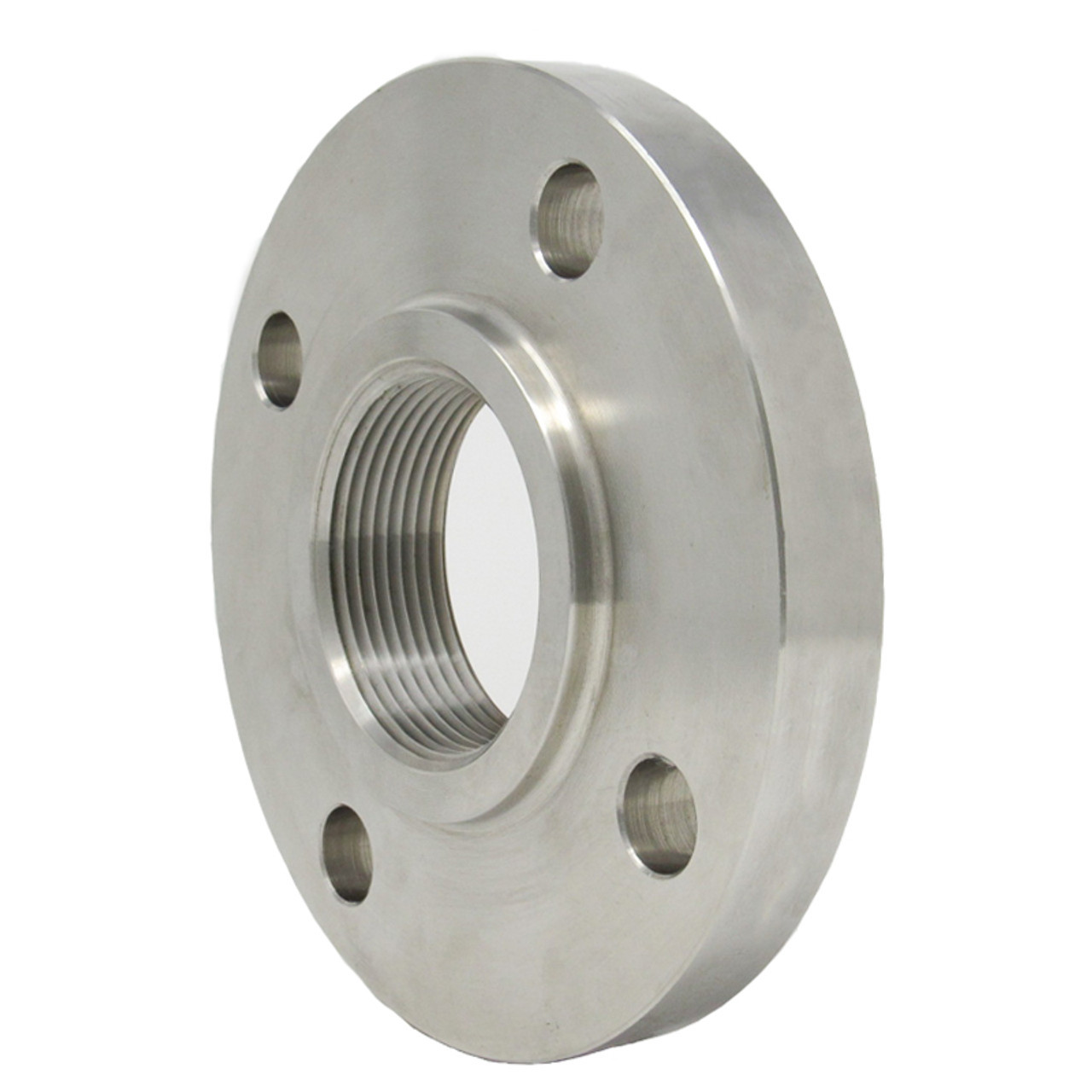

ANSI B16.5 ASME B16.5 টাইটানিয়াম থ্রেডেড ফ্ল্যাঞ্জ থ পাইপ ফিটিং

ফ্ল্যাঞ্জ জেনারেল

একটি ফ্ল্যাঞ্জ হল পাইপ, ভালভ, পাম্প এবং অন্যান্য সরঞ্জামগুলিকে একটি পাইপিং সিস্টেম তৈরি করার জন্য সংযোগ করার একটি পদ্ধতি।এটি পরিষ্কার, পরিদর্শন বা পরিবর্তনের জন্য সহজ অ্যাক্সেস প্রদান করে।ফ্ল্যাঞ্জগুলি সাধারণত ঢালাই বা স্ক্রু করা হয়।একটি সীল প্রদানের জন্য তাদের মধ্যে একটি গ্যাসকেট সহ দুটি ফ্ল্যাঞ্জ একসাথে বোল্ট করে ফ্ল্যাঞ্জযুক্ত জয়েন্টগুলি তৈরি করা হয়।

সর্বাধিক ব্যবহৃত ফ্ল্যাঞ্জ প্রকারগুলি হল:

ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ ছাড়া সব ধরনের সঙ্গে দেওয়া হয়একটি উত্থিত ফ্ল্যাঞ্জ মুখ।

Flanges জন্য উপকরণ

পাইপ ফ্ল্যাঞ্জগুলি স্টেইনলেস স্টীল, ঢালাই লোহা, অ্যালুমিনিয়াম, পিতল, ব্রোঞ্জ, প্লাস্টিক ইত্যাদির মতো সমস্ত বিভিন্ন উপাদানে তৈরি করা হয় তবে সর্বাধিক ব্যবহৃত উপাদান নকল কার্বন ইস্পাত এবং মেশিনযুক্ত পৃষ্ঠ রয়েছে।

উপরন্তু, ফ্ল্যাঞ্জ, ফিটিং এবং পাইপের মতো, নির্দিষ্ট উদ্দেশ্যে কখনও কখনও অভ্যন্তরীণভাবে সম্পূর্ণ ভিন্ন মানের উপাদানের স্তর দিয়ে সজ্জিত করা হয় যেমন ফ্ল্যাঞ্জগুলি নিজেই, যা "রেখাযুক্ত ফ্ল্যাঞ্জ"।

একটি ফ্ল্যাঞ্জের উপাদান, মূলত পাইপ পছন্দ করার সময় সেট করা হয়, বেশিরভাগ ক্ষেত্রে, একটি ফ্ল্যাঞ্জ পাইপের মতো একই উপাদানের হয়।

এই ওয়েবসাইটে আলোচিত সমস্ত ফ্ল্যাঞ্জ ASME en ASTM মানদণ্ডের অধীনে পড়ে, যদি না অন্যথায় নির্দেশ করা হয়।ASME B16.5 মাত্রা, মাত্রিক সহনশীলতা ইত্যাদি এবং ASTM বিভিন্ন বস্তুগত গুণাবলী বর্ণনা করে।

ফ্ল্যাঞ্জের মাত্রা

প্রতিটি ফ্ল্যাঞ্জ ASME B16.5 এর বেশ কয়েকটি স্ট্যান্ডার্ড মাত্রা রয়েছে।যদি জাপানের একজন ড্রাফ্টসম্যান বা কানাডায় একজন ওয়ার্ক প্রিপারার বা অস্ট্রেলিয়ার একজন পাইপফিটার ওয়েল্ডিং নেক ফ্ল্যাঞ্জ NPS 6, ক্লাস 150, শিডিউল 40 ASME B16.5 সম্পর্কে কথা বলেন, তাহলে এটি নীচের ছবিতে দেখানো ফ্ল্যাঞ্জের উপরে চলে যায় .

ফ্ল্যাঞ্জ অর্ডার করা হলে, সরবরাহকারী উপাদানের গুণমান জানতে চান।উদাহরণস্বরূপ ASTM A105 একটি নকল কার্বন ইস্পাত ফ্ল্যাঞ্জ, যখন A182 একটি নকল স্টেইনলেস স্টিলের ফ্ল্যাঞ্জ।

সুতরাং, একটি সরবরাহকারীর কাছে সঠিক ক্রমে দুটি মান নির্দিষ্ট করা আবশ্যক..

বোল্টেড ফ্ল্যাঞ্জ সংযোগ

একটি বোল্ট করা ফ্ল্যাঞ্জ সংযোগ হল অনেকগুলি কারণের একটি জটিল সংমিশ্রণ (ফ্ল্যাঞ্জ, বোল্ট, গ্যাসকেট, প্রক্রিয়া, তাপমাত্রা, চাপ, মাঝারি)।এই সমস্ত বিভিন্ন উপাদান পরস্পর সম্পর্কযুক্ত এবং একটি সফল ফলাফল অর্জনের জন্য একে অপরের উপর নির্ভর করে।
ফ্ল্যাঞ্জযুক্ত জয়েন্টের নির্ভরযোগ্যতা জয়েন্ট তৈরির প্রক্রিয়ার উপযুক্ত নিয়ন্ত্রণের উপর সমালোচনামূলকভাবে নির্ভর করে।

ফ্ল্যাঞ্জ সংযোগের কিছু অন্যান্য অসুবিধা..

• প্রতিটি ফ্ল্যাঞ্জ সংযোগ লিক হতে পারে (কিছু লোক দাবি করে যে একটি ফ্ল্যাঞ্জ সংযোগ কখনই 100 শতাংশ লিক প্রুফ নয়)।
• ফ্ল্যাঞ্জড পাইপ সিস্টেমের জন্য অনেক বেশি জায়গা প্রয়োজন (শুধু একটি পাইপ র্যাকের কথা ভাবুন)।
• ফ্ল্যাঞ্জড পাইপ সিস্টেমের নিরোধক আরও ব্যয়বহুল (বিশেষ ফ্ল্যাঞ্জ ক্যাপ)।

অবশ্যই, ফ্ল্যাঞ্জ সংযোগের দুর্দান্ত সুবিধা রয়েছে;কিছু উদাহরণ..

• একটি নতুন লাইনে একাধিক পাইপ স্পুল থাকতে পারে এবং একটি ওয়ার্কশপে তৈরি করা যেতে পারে।
• এই পাইপ স্পুলগুলিকে ঝালাই করার প্রয়োজন ছাড়াই উদ্ভিদে একত্রিত করা যেতে পারে।
• প্লান্টে এনডিও (এক্স-রে, হাইড্রো টেস্ট ইত্যাদি) প্রয়োজন নেই, কারণ ওয়ার্কশপে এটি করা হয়েছে।
• প্ল্যান্টে ব্লাস্টিং এবং পেইন্টিং প্রয়োজনীয় নয়, কারণ এটি একটি ওয়ার্কশপেও করা হয়েছে
  (ইন্সটলেশনের সময় শুধুমাত্র পেইন্ট ক্ষতি মেরামত করা উচিত)।
