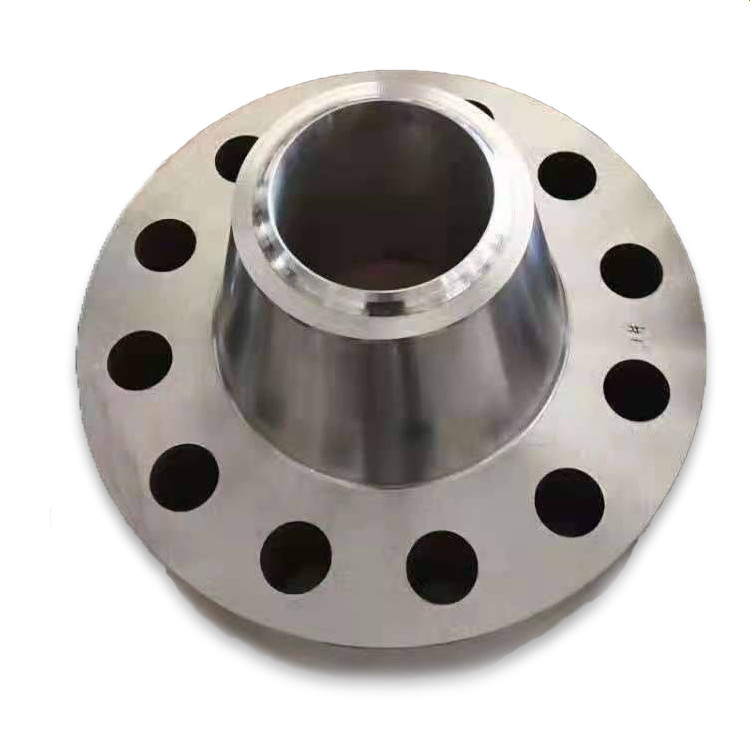

17-4PH/S17400/1.4548 নকল ইস্পাত ফ্ল্যাঞ্জস / জাহাজ নির্মাণের জন্য ওয়েল্ড নেক ফ্ল্যাঞ্জ

ফ্ল্যাঞ্জ

স্ট্যান্ড্রাড:
ANSI B16.5 ফ্ল্যাঞ্জ/ANSI B16.47 ফ্ল্যাঞ্জ
DIN ফ্ল্যাঞ্জ/EN 1092-1 ফ্ল্যাঞ্জ
BS 4504 ফ্ল্যাঞ্জ/BS 10 ফ্ল্যাঞ্জ
জেআইএস ফ্ল্যাঞ্জ/কেএস ফ্ল্যাঞ্জ
ISO 7005-1 ফ্ল্যাঞ্জ/ISO 9624 ফ্ল্যাঞ্জ
GOST 12820 ফ্ল্যাঞ্জ /GOST 12821 ফ্ল্যাঞ্জ/GOST 12815 ফ্ল্যাঞ্জ
এনএস ফ্ল্যাঞ্জ/এএস ফ্ল্যাঞ্জ
UNI ফ্ল্যাঞ্জ/AWWA C207
SABS 1123 ফ্ল্যাঞ্জ /SANS 1123 ফ্ল্যাঞ্জ
NFE 29203 ফ্ল্যাঞ্জ

উপাদান বিশেষ: ASTM A182, A351, DIN, ASTM A105, A216 WCB
উপাদানের গ্রেড: F304, F304L, F316, F316L, CF8, CF8, CF8M, CF3M,
DIN1.4301, DIN1.4306, DIN1.4401, DIN1.4404,
DIN1.4308, DIN1.4408, DIN1.4306, DIN1.4409,
DIN1.0402, DIN1.0460, DIN1.0619

প্রকার:

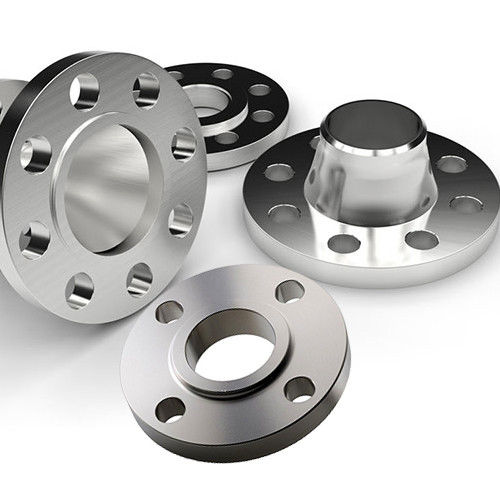

ওয়েল্ডিং নেক ফ্ল্যাঞ্জ, স্লিপ অন ফ্ল্যাঞ্জ ল্যাব জয়েন্ট থ্রেডেড ফ্ল্যাঞ্জ, সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ, ব্লাইন্ড ফ্ল্যাঞ্জ, অন্যান্য ফ্ল্যাঞ্জ

প্রকারের স্পেসিফিকেশন

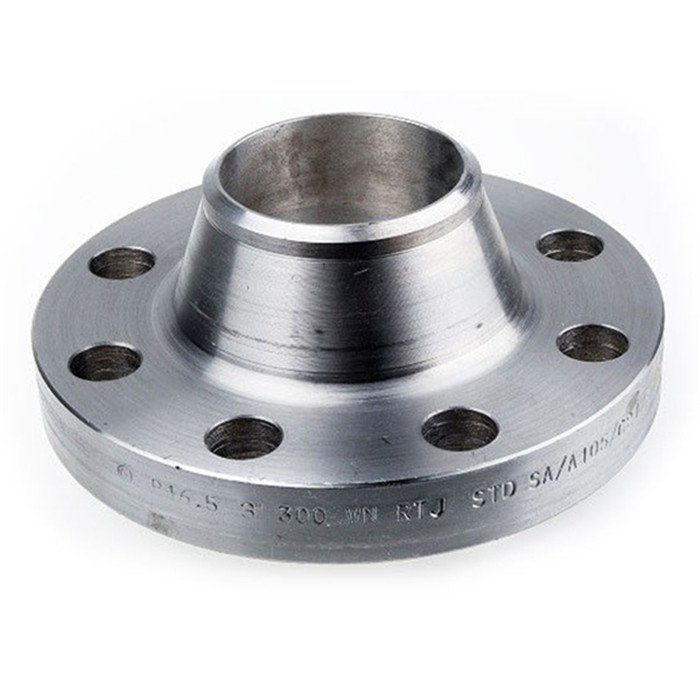

ঢালাই ঘাড়

1, উচ্চ-চাপ, সাবজেরো বা উন্নত তাপমাত্রার জন্য পছন্দ

2, পাইপের অভ্যন্তরীণ ব্যাসের সাথে মেলে হাবটি ছোট এবং বিরক্ত হয় তাই প্রবাহ সীমাবদ্ধ নয়, অশান্তি প্রতিরোধ করে এবং ক্ষয় হ্রাস করে

3, সহজেই রেডিওগ্রাফ করা হয় এবং চমৎকার স্ট্রেস ডিস্ট্রিবিউশন প্রদান করে

স্লিপ-অন

1, কম হাব এবং জোড় সংযুক্তির কারণে উচ্চ চাপের অ্যাপ্লিকেশনগুলিতে সাধারণত ব্যবহৃত হয় না

2, পাইপের বাইরে সিল্প

3, ফ্ল্যাঞ্জের ভিতরে হাব এবং পাইপের শেষে ঝালাই করা

ভাঁজ যুক্ত

1, যেখানে বল্টু প্রান্তিককরণ বা পরিচ্ছন্নতার জন্য অ্যাক্সেস প্রয়োজন সেখানে ব্যবহৃত হয়

2, স্লিপ-অন ফ্ল্যাঞ্জের অনুরূপ যখন ল্যাপ জয়েন্ট স্টাব শেষের সাথে ব্যবহার করা হয়

3, ফ্ল্যাঞ্জ ফেস এবং বোরের সংযোগস্থলে ব্যাসার্ধ যা ল্যাপ জয়েন্ট স্টাব প্রান্তের সাথে মিলে যায়

থ্রেডেড

1, যেখানে ঢালাই বিপজ্জনক হবে সেখানে ব্যবহৃত

2, কম চাপ এবং অ চক্রাকার অ্যাপ্লিকেশনের জন্য পরিকল্পিত

3, বোর পাইপ থ্রেড মেলে থ্রেড করা হয়

4, পাইপ এবং flanges সীল tapered

সকেট ঢালাই

1, ছোট-ব্যাসের রাসায়নিক প্রক্রিয়ার জন্য, জলবাহী এবং স্ট্রিম বিতরণ লাইন

2, স্লিপ-অন ফ্ল্যাঞ্জের অনুরূপ

3, কাউন্টার বোর পাইপ বোরের সাথে মেলে, অবাধ প্রবাহের অনুমতি দেয়

4, হাব সাইড থেকে কাউন্টার বোর পাইপের বাইরের ব্যাসের সাথে ফিট করে – হাবের ফিলেট ওয়েল্ড সহ সকেটে পাইপ ঢোকাতে পারে

অন্ধ

1, পাইপিংয়ের শেষগুলি বন্ধ করতে ব্যবহৃত হয়

2, কোন বোর নেই

3, সিল করা লাইনে প্রবেশের অনুমতি দেয়

অন্যান্য flanges

অরিফিস, এক্সপান্ডার, রিডুসিং, লাইটওয়েট, স্টাডিং আউটলেট, লং ওয়েল্ড নেকস, মেট্রিক, নেভি ড্রয়িংস, কাস্টমার ড্রয়িংস
