উৎপত্তি স্থল: | চীন |
---|---|
পরিচিতিমুলক নাম: | TOBO |
সাক্ষ্যদান: | ISO |
মডেল নম্বার: | আনএস এস31803 |
ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
মূল্য: | 1.2USD |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের কেস |
ডেলিভারি সময়: | 7 কর্মদিবস |
পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
যোগানের ক্ষমতা: | 30000PCS |
নাম: | ব্যারেড টি | উপাদান: | আনএস এস31803 |
---|---|---|---|
স্ট্যান্ডার্ড: | ASTM A815 | আকার: | DN200 |
পুরুত্ব: | SCH40S | MOQ: | 1 পিসিএস |
লক্ষণীয় করা: | ব্যারেড স্টেইনলেস স্টিল টি,DN200 স্টেইনলেস স্টিল টি,বাটওয়েল্ড ব্যারেড টি ফিটিং |

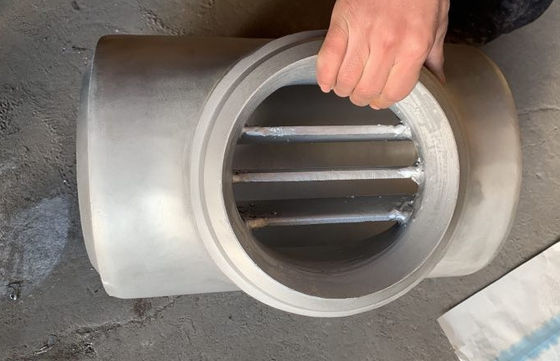

ব্যারেড TEE ASTM A815 WP- UNS S31803 DN200 SCH40S
সমস্ত বাটওয়েল্ড ফিটিংগুলির প্রান্তগুলি বেভেলযুক্ত, অস্টেনিটিক স্টেইনলেস স্টিলের জন্য প্রাচীরের বেধ 4 মিমি বা ফেরিটিক স্টেইনলেস স্টিলের জন্য 5 মিমি অতিক্রম করে।প্রাচীরের প্রকৃত বেধের উপর নির্ভর করে বেভেলের আকৃতি।এই bevelled প্রান্ত একটি "বাট জোড়" করতে সক্ষম হতে হবে প্রয়োজন হয়.
ওয়েল্ডিং বেভেল acc.to ASME / ANSI B16.9 এবং ASME / ANSI B16.28

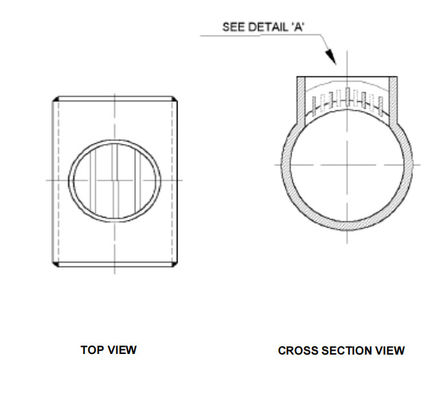

নিষিদ্ধ টি-এর জন্য ডিজাইন বিবেচনা
বাধাযুক্ত টি ব্যবহার করা হবে যখন শূকর কাটার প্রয়োজন হবে।এইভাবে, এর অনেকগুলি অ্যাপ্লিকেশন পাইপলাইনে বা সাবসি ফিল্ডে পাওয়া যেতে পারে।
শাখায় অভ্যন্তরীণভাবে ঢালাই করা বার প্লেটগুলি শূকরটিকে দিক পরিবর্তন করা বা শাখার আউটলেটে আটকে যাওয়া থেকে এড়াতে।
বার প্লেটগুলির নকশা অবশ্যই পর্যাপ্ত পরিমাণে, বেধ এবং পর্যাপ্ত ব্যবধানে হওয়া উচিত যাতে শূকরটি মূল পাইপের মধ্য দিয়ে চলার জন্য মসৃণতা নিশ্চিত করে এবং একই সময়ে শাখার মধ্য দিয়ে প্রবাহিত প্রবাহকে প্রভাবিত না করে।সাধারণ অনুশীলন হল নির্দেশিত দণ্ডের পরে শাখা পাইপলাইনে খোলার মূল পাইপলাইন এলাকার 40% এর বেশি না হয় তা নিশ্চিত করা।
শাখা সংযোগের বারগুলির আকার প্রবাহকে সীমাবদ্ধ না করার জন্য যথেষ্ট ছোট হতে হবে তবে প্রবাহের চাপ বজায় রাখার জন্য যথেষ্ট বড় হতে হবে।
মসৃণতা নিশ্চিত করতে, বার প্লেটগুলি শাখা বক্রতা অনুসারে একটি পিষে নিতে হবে।কোন ধারালো প্রান্ত, spatters এবং burs অপসারণ করা প্রয়োজন.শূকরের সেন্সরকে ক্ষতি থেকে রক্ষা করার জন্য পিগিং প্রক্রিয়ার এই মসৃণতা গুরুত্বপূর্ণ।
উপরের শেল ডিইপি 31.40.10.13-জেন চিত্র 4 পড়ুন;বার প্লেটের পরিমাণ দুটি (2) টুকরা দিয়ে শুরু হয় এবং শাখার আইডি বাড়ার সাথে সাথে বৃদ্ধি পায়।
বার প্লেট আদর্শভাবে সমানভাবে ফাঁক করা হবে।
বড় টি-এর জন্য (আকার 14 ইঞ্চি এবং তার বেশি), মাঝখানে একটি ব্রিজ প্লেট থাকবে যাতে শুয়োরের দ্বারা আঘাতের সময় দন্ড শক্ত হয়ে যায়।
বার প্লেটগুলির উপাদানগুলি সাধারণত জোড়যোগ্যতার জন্য টি উপাদানের মতোই ব্যবহৃত হয়।
স্ট্যান্ডার্ড অনুশীলন হল এক্সট্রুশন নেকের উচ্চ-চাপ কেন্দ্রীভূত এলাকায় সরাসরি গাইড বারগুলির ঢালাই এড়ানো।দণ্ডের প্রান্ত অবশ্যই শাখার সাথে ফিট করার জন্য মেশিন করা উচিত।
মূল ধাতুতে ঢালাই মেরামত নিষিদ্ধ।
প্যারামিটার | টি | ব্যারেড টি |
সংজ্ঞা | স্ট্যান্ডার্ড পাইপ ফিটিং | একটি বিশেষ ধরনের পাইপিং উপাদান |
ম্যানুফ্যাকচারিং | সাধারণত এক্সট্রুশন বা ফরজিং দ্বারা | বেশিরভাগই বানোয়াট |
ব্যবহার করুন | পাইপিং এবং পাইপলাইন ইঞ্জিনিয়ারিং উভয় ক্ষেত্রেই ব্যবহৃত হয় | পিগ লঞ্চার/রিসিভারের কাছে পাইপলাইন ইঞ্জিনিয়ারিংয়ে ব্যবহৃত হয় |
ডিজাইন কোড / স্ট্যান্ডার্ড | ASME B 16.9/MSS SP 75 | শেল ডিইপি 31.40.10.13-জেন বা আইএসও 15590-2 |
উৎপাদনের পরিমাণ | বাল্ক বড় স্কেল | ছোট পরিমাণ নির্বাচন করুন (কাস্টম তৈরি) |
খরচ | সস্তা | সাধারণ টি-এর চেয়ে দাম বেশি |
ব্রেইডেড টিস ম্যাটেরিয়াল এবং গ্রেড:
স্টেইনলেস স্টীল ব্যারেড টিস:
ASTM A403 WP 304/ 304L/ 304H/ 316/ 316L/ 317/ 317L/ 321/ 310/ 347/ 904L
কার্বন ইস্পাত ব্যারেড টিস:
ASTM A234 WPB / A420 WPL3/ A420 WPL6/ MSS-SP-75 WPHY 42/46/52/56/60/65/70
খাদ ইস্পাত ব্যারেড টিস:
ASTM A234 WP1/ WP5/ WP9/ WP11/ WP22/ WP91
নিকেল অ্যালয় ব্যারেড টিস:
ASTM / ASME SB 336 UNS 2200 (নিকেল 200), UNS 2201 (নিকেল 201), UNS 4400 (Monel 400), UNS 8020 (Alloy 20 / 20 CB 3, UNS 8825 Inconel (86600), UNS 8825 Inconel (8200), UNS 6601 ( Inconel 601), UNS 6625 (Inconel 625), UNS 10276 (Hastelloy C 276)
ডুপ্লেক্স এবং সুপার ডুপ্লেক্স স্টিল ব্যারেড টিস:
ASTM A815, ASME SA815 UNS NO S31803, S32205।ওয়ার্কস্টফ নং 1.4462
টাইপ | ANSI B16.9 ASTM A403 WP316L সমান টি |
আকার | বিজোড় 1/2" থেকে 48" ঝালাই করা থেকে 72" |
প্রাচীর বেধ | Sch5S-Sch160, XS, XXS |
মান | ANSI, ASTM, DIN, JIS, BS, ISO, GB, SH, এবং HG ইত্যাদি |
উপাদান |
স্টেইনলেস স্টীল: ASTM A403 WP304, 304L, 310, 316, 316L, ইত্যাদি কার্বন ইস্পাত: ASTM A234 WPB, WPC ASTM A105 WPHY 42, ইত্যাদি খাদ ইস্পাত: ASTM A234 WP1, ইত্যাদি নিম্ন তাপমাত্রা: ASTM A420 WPL 1, ইত্যাদি ডুপ্লেক্স এবং সুপার ডুপ্লেক্স ইস্পাত: ASTM A815 UNS S31803/S32205/S32750/S32760/S32550 |
পৃষ্ঠ চিকিত্সা | বালি ঘূর্ণায়মান, বালি বিস্ফোরণ, অ্যাসিড পরিষ্কার. |
মোড়ক | কাঠের কেস, প্যালেট বা গ্রাহকদের প্রয়োজন হিসাবে |
অ্যাপ্লিকেশন |
পেট্রোলিয়াম, রাসায়নিক, শক্তি, গ্যাস, ধাতুবিদ্যা, জাহাজ নির্মাণ, নির্মাণ, ইত্যাদি |
