আনসি আসমে আসা বি 16.5 প্লেট রিং ফ্ল্যাঞ্জ ফেস ক্লাস 150/300/600

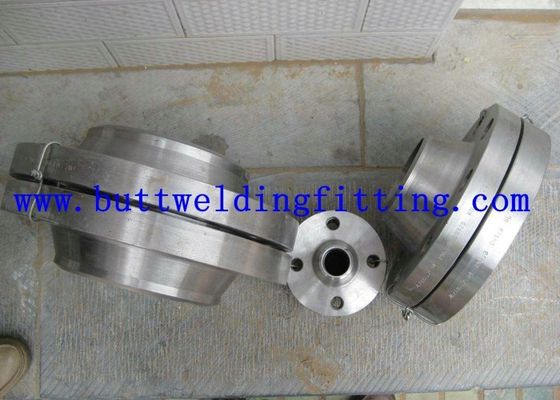

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600

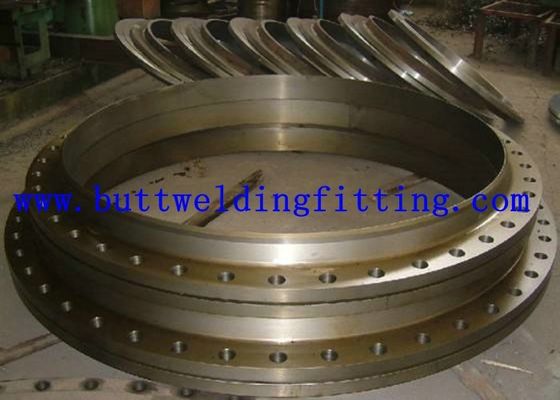

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600

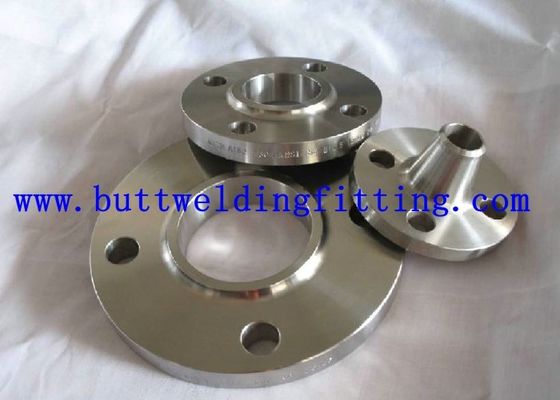

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600

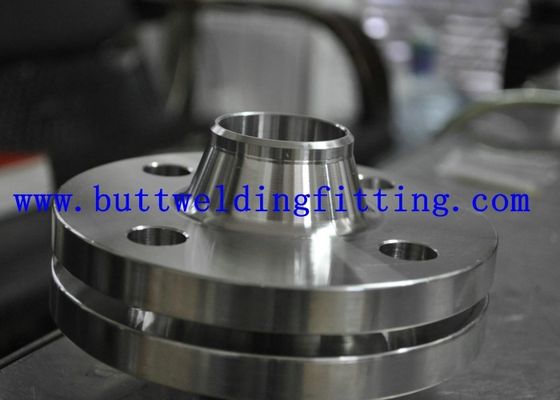

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600

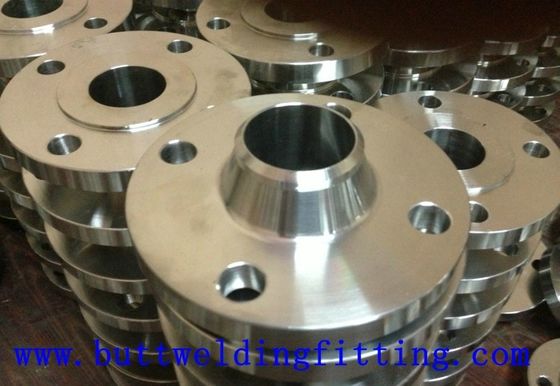

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম TOBO
সাক্ষ্যদান SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
মডেল নম্বার 31254 1.4547 254 এসএমও
ন্যূনতম চাহিদার পরিমাণ 1pc
মূল্য US $ 10 - 100 / Kilogram
প্যাকেজিং বিবরণ ইস্পাত ব্যান্ড বা ক্লায়েন্ট এর প্রয়োজনীয়তা অনুযায়ী বাঁধাকপি কাঠের ক্ষেত্রে বা pallets
ডেলিভারি সময় টি / টি বা এলসি দ্বারা 30% প্রিপেইমমেন্ট পাওয়ার পর 30 দিন
পরিশোধের শর্ত T/T, L/C, পশ্চিম ইউনিয়ন
যোগানের ক্ষমতা প্রতি মাসে 50 মেট্রিক টন / মেট্রিক টন
পণ্যের বিবরণ
টাইপ প্লেট ফ্ল্যাঞ্জ OD 9.5 থেকে 219 মিমি
ক্লাস রেটিং 150#~2500# সম্মুখ আরএফ (উত্থাপিত মুখ); এফএফ (ফ্ল্যাট ফেস); আরটিজে (রিং টাইপ জয়েন্ট); আরজে (রিং জয়েন্ট ফেস) টিজি (জিহ
তৈরির পদ্ধতি পুশ, প্রেস, ফরজ, কাস্ট, ইত্যাদি মোড়ক কাঠের কেস, প্যালেট, নাইলন ব্যাগ বা গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী
MOQ 1 পিসি ডেলিভারি সময় পরিমাণের উপর নির্ভর করে 10-100 দিন
পরিশোধের শর্ত এল/সি, টি/টি জাহাজে প্রেরিত কাজ এফওবি তিয়ানজিন/সাংহাই, সিএফআর, সিআইএফ ইত্যাদি
আবেদন পাইপলাইন এবং ভালভ সংযোগ সারফেস ট্রিটমেন্ট আচার,2বি,নং 4,বিএ, হেয়ারলাইন, মিরর
বিশেষভাবে তুলে ধরা

ক্ষত flanges এবং জিনিসপত্র

,

গুঁতা weld flanges
একটি বার্তা রেখে যান
পণ্যের বর্ণনা
এএনএসআই, এএসএমই, এএসএ, বি 16.5 প্লেট রিং ফ্ল্যাঞ্জ রেসিড ফেস ক্লাস 150/300/600

বিশেষ উল্লেখ

আকার:

Schedule DN বা আপনি প্রয়োজন

উপাদান:

মরিচা রোধক স্পাত

মান:

এএসটিএম, এএসএমই, ডিআইএন, এন, বিএস, আইএসও, জেআইএস, জিবি ইত্যাদি

উৎপত্তি স্থল:

সাংহাই, চীন (মেইনল্যান্ড)

মডেল নম্বার:

জাল চক্রের উন্নত পার্শ্ব

স্ট্যান্ডার্ড বা নন স্ট্যান্ডার্ড:

মান

পণ্যের নাম:

এএনএসআই, এএসএমই, এএসএ, বি 16.5 প্লেট রিং ফ্ল্যাঞ্জ রেসিড ফেস ক্লাস 150/300/600

ধরন:

জাল চক্রের উন্নত পার্শ্ব

সারফেস চিকিত্সা:

Pickled, 2 বি, No.4, বিএ, হেয়ারলাইন, মিরর

প্রযুক্তি:

ERW

অ্যাপ্লিকেশন:

অ্যাপ্লিকেশন: মোটর, নির্মাণ, তেল, ঔষধ, খাদ্য ...

বাণিজ্য মেয়াদ:

Fob, cif, CFR, EXW

আকার পরিসীমা:

OD 9.5 থেকে 219mm WT 0.25 মিমি থেকে 3 মিমি

তৈরি MOQ:

500kg

নমুনা:

হ্যাঁ, ঘন ঘন গ্রাহকদের জন্য বিনামূল্যে
প্যাকেজিং এবং ডেলিভারি

প্যাকেজিং বিবরণ:

1. কাঠের প্যালেট
2. এন্টি ভিজা বোনা ব্যাগ
3. প্রয়োজন হিসাবে

সরবরাহের বিস্তারিত:

চূড়ান্ত পরিমাণ অনুযায়ী, 7-10 দিন

প্রসারণ মাত্রা এবং আনুমানিক গণ
ANSI, ASME, ASA, B16.5 150lb / sq.in। প্লেট রিং চক্রের উন্নত পার্শ্ব RF
Ø ডি খ ছ মি জে ট গর্ত ঠ কেজি.
1/2 " 88,9 11,1 34,9 30,2 22,3 60,3 4 15,9 0.400
3/4 " 98,4 12,7 42,9 38,1 27,7 69,8 4 15,9 0.700
1 " 107,9 14,3 50,8 49,2 34,5 79,4 4 15,9 0.800
1 1/4 " 117,5 15,9 63,5 58,8 43,2 88,9 4 15,9 1100
1 1/2 " 127,0 17,5 73,0 65,1 49,5 98,4 4 15,9 1,400
2 " 152,4 19,0 92,1 77,8 62,0 120,6 4 19,0 2,200
2 1/2 " 177,8 22,2 104,8 90,5 74,7 139,7 4 19,0 3,600
3 " 190,5 23,8 127,0 107,9 90,7 152,4 4 19,0 4,100
3 1/2 " 215,9 23,8 139,7 122,2 103,4 177,8 8 19,0 5,200
4 " 228,6 23,8 157,2 134,9 116,1 190,5 8 19,0 5,600
5 " 254,0 23,8 185,7 163,6 143,8 215,9 8 22,2 6,300
6 " 279,4 25,4 215,9 192,1 170,7 241,3 8 22,2 7,500
8 " 342,9 28,6 269,9 246,1 221,5 298,4 8 22,2 12.600
10 " 406,4 30,2 323,8 304,8 276,3 361,9 12 25,4 18,500
12 " 482,6 31,7 381,0 365,1 327,1 431,8 12 25,5 28,000
14 " 533,4 34,9 412,7 400,0 359,1 476,2 12 28,6 36,000
16 " 596,9 36,5 469,9 457,2 410,5 539,7 16 28,6 46,000
18 " 635,0 39,7 533,4 504,8 461,8 577,8 16 31,7 50,000
20 " 698,5 42,9 584,2 558,8 513,1 635,0 20 31,7 64,000
22 " 749,3 46,0 641,2 609,6 564,4 692,1 20 34,9 72.000
24 " 812,8 47,6 692,1 663,6 615,9 749,3 20 34,9 89.000
বিঃদ্রঃ:
1. লেপ যৌথ ছাড়া ক্লাস 150 ফ্ল্যাঞ্জ 0.06 (1.6 মিমি) উত্থাপিত মুখ দিয়ে সজ্জিত করা হবে, যা 'ঘনত্ব' (সি) এবং 'দৈর্ঘ্য মাধ্যমে হাব' (Y1), (Y3) অন্তর্ভুক্ত।
2. স্লিপ-অন, থ্রেডেড, সকেট ওয়েলেডিং এবং ল্যাপ যৌথ ফ্ল্যাঞ্জেসের জন্য, হাবগুলি 7 ডিগ্রী সীমাতে বেস থেকে উপরে বা উল্লম্বভাবে আকারের হতে পারে।
3. ব্লাইন্ড ফ্ল্যাঞ্জগুলি একই হাব দিয়ে তৈরি করা যেতে পারে যা স্লিপ-অন ফ্ল্যাঞ্জেস বা হাব ছাড়া ব্যবহার করা যেতে পারে।
4. গ্যাসকেট পৃষ্ঠ এবং পিছনের অংশ (বোল্টিংয়ের জন্য ভারবহন পৃষ্ঠ) 1 ডিগ্রির মধ্যে সমান্তরাল তৈরি করা হয়। সমান্তরালতা অর্জন করার জন্য, স্পট মুখটি এমএসএস এসপি -9 অনুযায়ী, পুরুত্ব (সি) ছাড়াই সঞ্চালিত হয়।
5. সকেটের গভীরতা (ডি) ANSI B 16.5 দ্বারা আচ্ছাদিত হয় শুধুমাত্র মাপে 3 ইঞ্চি দ্বারা, 3 ইঞ্চি বেশি নির্মাতার বিকল্পে।
ANSI, ASME, ASA, B16.5 300lb / sq.in। প্লেট চক্রের উন্নত পার্শ্ব RF
Ø ডি খ ছ মি জে ট গর্ত ঠ কেজি.
1/2 " 95,6 14,3 34,9 38,1 22,3 66,7 4 15,9 0.700
3/4 " 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1100
1 " 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1,400
1 1/4 " 133,3 19,0 63,5 63,5 43,2 98,4 4 19,0 1,800
1 1/2 " 155,6 20,6 73,0 69,8 49,5 114,3 4 22,2 2,600
2 " 165,1 22,2 92,1 84,1 62,0 127,0 8 19,0 3,400
2 1/2 " 190,5 25,4 104,8 100,0 74,7 149,2 8 22,2 4,400
3 " 209,5 28,6 127,0 117,5 90,7 168,3 8 22,2 6,100
3 1/2 " 228,6 30,2 139,7 133,3 103,4 184,1 8 22,2 7,500
4 " 254,0 31,7 157,2 146,0 116,1 200,0 8 22,2 10.100
5 " 279,4 34,9 185,7 177,8 143,8 234,9 8 22,2 12,500
6 " 317,5 36,5 215,9 206,4 170,7 269,9 12 22,2 14.100
8 " 381,0 41,3 269,9 260,3 221,5 330,2 12 25,4 24.800
10 " 444,5 47,6 323,8 320,7 276,3 387,3 16 28,6 37.100
12 " 520,7 50,8 381,0 374,6 327,1 450,8 16 31,7 50,000
14 " 584,2 54,0 412,7 425,4 359,1 514,3 20 31,7 70,000
16 " 647,7 57,1 469,9 482,6 410,5 571,5 20 34,9 90,000
18 " 711,2 60,3 533,4 533,4 461,8 628,6 24 34,9 112.000
20 " 774,7 63,5 584,2 584,2 513,1 685,8 24 34,9 133.000
22 " 838,2 66,7 641,2 641,2 564,4 742,9 24 41,3 197.000
24 " 914,4 69,8 692,1 701,7 615,9 812,8 24 41,3 208.000
বিঃদ্রঃ:
1. লেপ যৌথ ছাড়া ক্লাস 300 ফ্ল্যাঞ্জগুলি 0.06 (1.6 মিমি) উত্থিত মুখ দিয়ে সজ্জিত করা হবে, যা 'ঘনত্ব' (সি) এবং 'দৈর্ঘ্য মাধ্যমে হাব' (Y1), (Y3) এ অন্তর্ভুক্ত।
2. স্লিপ-অন, থ্রেডেড, সকেট ওয়েলেডিং এবং ল্যাপ যৌথ ফ্ল্যাঞ্জেসের জন্য, হাবগুলি 7 ডিগ্রী সীমাতে বেস থেকে উপরে বা উল্লম্বভাবে আকারের হতে পারে।
3. ব্লাইন্ড ফ্ল্যাঞ্জগুলি একই হাব দিয়ে তৈরি করা যেতে পারে যা স্লিপ-অন ফ্ল্যাঞ্জেস বা হাব ছাড়া ব্যবহার করা যেতে পারে।
4. গ্যাসকেট পৃষ্ঠ এবং পিছনের অংশ (বোল্টিংয়ের জন্য ভারবহন পৃষ্ঠ) 1 ডিগ্রির মধ্যে সমান্তরাল তৈরি করা হয়। সমান্তরালতা অর্জন করার জন্য, স্পট মুখটি এমএসএস এসপি -9 অনুযায়ী, পুরুত্ব (সি) ছাড়াই সঞ্চালিত হয়।
5. সকেটের গভীরতা (ডি) ANSI B 16.5 দ্বারা আচ্ছাদিত হয় শুধুমাত্র মাপে 3 ইঞ্চি দ্বারা, 3 ইঞ্চি বেশি নির্মাতার বিকল্পে।
ANSI, ASME, ASA, B16.5 600lb / sq.in। প্লেট চক্রের উন্নত পার্শ্ব RF
Ø ডি খ ছ মি জে ট গর্ত ঠ কেজি.
1/2 " 95,2 14,3 34,9 38,1 22,3 66,7 4 15,9 0.800
3/4 " 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1,400
1 " 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1,600
1 1/4 " 133,3 20,6 63,5 63,5 43,2 98,4 4 19,0 2,100
1 1/2 " 155,6 22,2 73,0 69,8 49,5 114,3 4 22,2 3,100
2 " 165,1 25,4 92,1 84,1 62,0 127,0 8 19,0 3,700
2 1/2 " 190,5 28,6 104,8 100,0 74,7 149,2 8 22,2 5,400
3 " 209,5 31,7 127,0 117,5 90,7 168,3 8 22,2 7,300
3 1/2 " 228,6 34,9 139,7 133,3 103,4 184,1 8 25,4 8,900
4 " 273,0 38,1 157,2 152,4 116,1 215,9 8 25,4 11,800
5 " 330,2 44,4 185,7 188,9 143,8 266,7 8 28,6 24.500
6 " 355,6 47,6 215,9 222,2 170,7 292,1 12 28,6 29.500
8 " 419,1 55,6 269,9 273,0 221,5 349,2 12 31,7 43,000
10 " 508,0 63,5 323,8 342,8 276,3 431,8 16 34,9 70,000
12 " 558,8 66,7 381,0 400,0 327,1 488,9 20 34,9 86,000
14 " 603,2 69,8 412,7 431,8 359,1 527,0 20 38,1 100,000
16 " 685,8 76,2 469,9 495,3 410,5 603,2 20 41,3 142.000
18 " 742,9 82,5 533,4 546,1 461,8 654,0 20 44,4 175,000
20 " 812,8 88,9 584,2 609,6 513,1 723,9 24 44,4 232.000
22 " 869,9 95,2 641,2 666,7 564,4 777,9 24 47,6 292.000
24 " 939,8 101,6 692,1 717,5 615,9 838,2 24 50,8 330,000
বিঃদ্রঃ:
1. ল্যাপ যৌথ ছাড়া ক্লাস 600 ফ্ল্যাঞ্জগুলি 0.25 (6.35 মিমি) উত্থাপিত মুখ দিয়ে সজ্জিত করা হবে, যা 'বেধ (সি)' এবং 'দৈর্ঘ্য মাধ্যমে হাব' (Y1), (Y3) তে অন্তর্ভুক্ত নয়।
2. স্লিপ-অন, থ্রেডেড, সকেট ওয়েলেডিং এবং ল্যাপ যৌথ ফ্ল্যাঞ্জেসের জন্য, হাবগুলি 7 ডিগ্রী সীমাতে বেস থেকে উপরে বা উল্লম্বভাবে আকারের হতে পারে।
3. ব্লাইন্ড ফ্ল্যাঞ্জগুলি একই হাব দিয়ে তৈরি করা যেতে পারে যা স্লিপ-অন ফ্ল্যাঞ্জেস বা হাব ছাড়া ব্যবহার করা যেতে পারে।
4. গ্যাসকেট পৃষ্ঠ এবং পিছনের অংশ (বোল্টিংয়ের জন্য ভারবহন পৃষ্ঠ) 1 ডিগ্রির মধ্যে সমান্তরাল তৈরি করা হয়। সমান্তরালতা অর্জন করার জন্য, স্পট মুখটি এমএসএস এসপি -9 অনুযায়ী, পুরুত্ব (সি) ছাড়াই সঞ্চালিত হয়।
5. মাপ 1/2 মাধ্যমে 3 1/2 মাত্রা ক্লাস 400 Flanges জন্য একই।
6. সকেটের গভীরতা (ডি) ANSI B 16.5 দ্বারা আচ্ছাদিত হয় শুধুমাত্র মাপের 3 ইঞ্চি দ্বারা, 3 ইঞ্চি বেশি নির্মাতার বিকল্পে।
উৎপাদন ক্ষমতা এবং ক্রয় বিবরণ
1। সাপ্লাই ফ্ল্যাঞ্জ মাত্রা DN15 - DN2000 (1/2 "- 80"), জাল চক্রের উন্নত পার্শ্ব।
2। উপাদান কার্বন ইস্পাত: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20 #, 20Mn ইত্যাদি।
3। উপাদান স্টেইনলেস স্টিল: এএসটিএম A182 F304, F304L, F316, F316L, F321 ইত্যাদি।
4। Flanges এন্টি জং: এন্টি জং তেল, কালো পেইন্ট, হলুদ পেইন্ট লেপ, গরম ডুব Galvanized, ঠান্ডা galvanized ইত্যাদি।
5। মাসিক আউটপুট: প্রতি মাসে 3000 টন।
6। ডেলিভারি শর্তাবলী: সিআইএফ, সিএফআর, FOB, EXW।
7। পেমেন্ট শর্তাবলী: ওয়্যার ট্রান্সফার (টি / টি), দৃষ্টিশক্তিহীন এল / সি ইত্যাদি
8। নূন্যতম আদেশ পরিমাণ: 1 টন বা 100 পিসি।
9। মানের গ্যারান্টি: EN10204 3.1 সার্টিফিকেট, মিল শংসাপত্র, তৃতীয় পক্ষের পরিদর্শন, ফ্রি প্রতিস্থাপন পরিষেবা।
