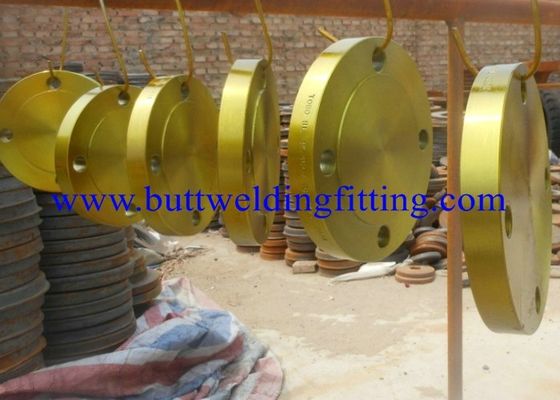

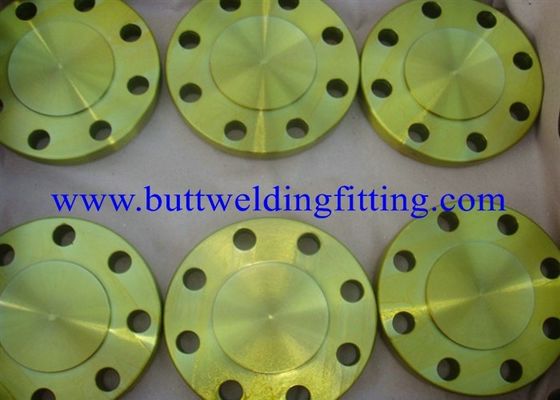

স্টেইনলেস স্টীল SS304 SS316 BS4504 পিপিং সিস্টেমের জন্য ব্লাইন্ড ফ্লাট ঢালাই প্রান্ত

স্টেইনলেস স্টীল SS304 SS316 BS4504 পিপিং সিস্টেমের জন্য ব্লাইন্ড ফ্লাট ঢালাই প্রান্ত

বিস্তারিত পণ্যের বিবরণ

স্লিপ অন ফ্ল্যাঞ্জেস স্লিপ-অন flanges পাইপ flanges একটি জনপ্রিয় ধরনের। এই flanges ধরনের যা পাইপিং শেষে স্লাইড এবং তারপর জায়গায় welded। এই flanges নিম্ন চাপ অ্যাপ্লিকেশন জন্য আদর্শ। এই সহজে লাগানো এবং বিভিন্ন পাইপ মধ্যে ঢালাই করা হয়। ঢালাই এই পাইপ fabrication খরচ হ্রাস। এই মাপ এবং অ্যাপ্লিকেশন বিস্তৃত পাওয়া যায়। Flanges উপর স্লিপ কেন গলা flanges ঢালাই পছন্দ করা হয়? অনেক ব্যবহারকারীর জন্য, ফ্ল্যাঞ্জগুলিতে স্লিপ নিম্নোক্ত কারণগুলির কারণে গলা ফ্ল্যাঞ্জগুলি ঢালাইতে পছন্দ করে: তাদের প্রাথমিকভাবে কম খরচের কারণে। কমপক্ষে পাইপ কাটা প্রয়োজন হ্রাস সঠিকতা। সমাবেশ সমন্বয় আরও সহজে। অভ্যন্তরীণ চাপ অধীনে স্লিপ-অন flanges গণনা শক্তি প্রায় দুই তৃতীয়াংশ ঢালাই ঘাড় flanges যে।

কিভাবে ফ্লিপস উপর স্লিপ পরিমাপ?
এর পরিমাপ নিন:

• OD: বাইরের বাইরের
• আইডি: ব্যাস ভিতরে
• বিসি: বোল্ট সার্কেল
• এইচডি: হল ব্যাস

স্লিপ অন ফ্ল্যাঞ্জেস এর মূল বৈশিষ্ট্য:
নিম্নরূপ কিছু গুরুত্বপূর্ণ বৈশিষ্ট্য:
এক আকার সব পাইপ সময়সূচী ফিট করে।
ফ্যাব্রিকেটরা সহজে স্লিপ-ফ্ল্যাঞ্জের জন্য দৈর্ঘ্যের পাইপ কাটাতে পারে।
এই প্রান্তিকতা ছোট বেধ বোলিং গর্ত সহজ সারিবদ্ধকরণ জন্য অনুমতি দেয়।
তারা সাধারণত উচ্চ চাপ তাপমাত্রা পরিবেশের জন্য পছন্দ করা হয় না।

Flanges উপর স্লিপ উপকারিতা:
কম খরচ ইনস্টলেশন
কাট পাইপ সঠিকতা নিশ্চিত করার জন্য ব্যয় করার জন্য কম সময় প্রয়োজন
তারা সামঞ্জস্য কিছুটা সহজ
স্লিপ-অন ফ্ল্যাঞ্জে কম হাব রয়েছে কারণ পাইপ ঢালাইয়ের আগে প্রান্তে স্লিপ করে
প্রলেপ যথেষ্ট শক্তি প্রদান ভিতরে এবং বাইরে উভয় welded হয়
তারা ফুটো প্রতিরোধ

পণ্য পরিসীমা-
আকার: 1/8 "এনবি থেকে 48" এনবি।
ক্লাস: 150 #, 300 #, 400 #, 600 #, 900 #, 1500 # এবং 2500 #।
ফ্ল্যাঞ্জে স্টেইনলেস স্টীল স্লিপ: এএসটিএম এ 182, ২40
গ্রেড: এফ 304, 304L, 304 এইচ, 316, 316L, 316 টি, 310, 310 এস, 321, 321 এইচ, 317, 347, 347 এইচ, 904L, দ্বৈত স্টেইনলেস স্টীল ইউএনএস S31803, 2205, সুপার দ্বৈত স্টেইনলেস স্টীল ইউএনএস S32750

ফ্ল্যাঞ্জে কার্বন ইস্পাত স্লিপ: এএসটিএম এ 105, এএসটিএম এ 181

ফ্ল্যাঞ্জে এলোয় স্টিল স্লিপ: এএসটিএম এ 182, জিআর এফ 1, এফ 11, এফ 22, এফ 5, এফ 9, এফ 91

ফ্ল্যাঞ্জে নিকেল অ্যালয়েস স্লিপ: মোনেল 400 ও 500, ইনকোলো 600 এবং 625, ইনকোলয় 800, 825, হ্যাস্তলয় সি 22, সি ২76

ফ্ল্যাঞ্জে কপার অ্যালয়েস স্লিপ: তামা, ব্রাস এবং Gunmetal

Flanges স্ট্যান্ডার্ড উপর স্লিপ
এএনএসআই: এএনএসআই বি 16.5, এএনএসআই বি 16.47, এমএসএস এসপি 44, এএনএসআই বি 16.36, এএনএসআই বি 16.48
DIN:   DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673

বিএসঃ বিএস 4504, বিএস 4504, বিএস 1560, বিএস 10

পণ্য পরিসীমা-
আকার: 1/8 "এনবি থেকে 48" এনবি।
ক্লাস: 150 #, 300 #, 400 #, 600 #, 900 #, 1500 # এবং 2500 #।
ফ্ল্যাঞ্জে স্টেইনলেস স্টীল স্লিপ: এএসটিএম এ 182, ২40
গ্রেড: এফ 304, 304L, 304 এইচ, 316, 316L, 316 টি, 310, 310 এস, 321, 321 এইচ, 317, 347, 347 এইচ, 904L, দ্বৈত স্টেইনলেস স্টীল ইউএনএস S31803, 2205, সুপার দ্বৈত স্টেইনলেস স্টীল ইউএনএস S32750

ফ্ল্যাঞ্জে কার্বন ইস্পাত স্লিপ: এএসটিএম এ 105, এএসটিএম এ 181

ফ্ল্যাঞ্জে এলোয় স্টিল স্লিপ: এএসটিএম এ 182, জিআর এফ 1, এফ 11, এফ 22, এফ 5, এফ 9, এফ 91

ফ্ল্যাঞ্জে নিকেল অ্যালয়েস স্লিপ: মোনেল 400 ও 500, ইনকোলো 600 এবং 625, ইনকোলয় 800, 825, হ্যাস্তলয় সি 22, সি ২76

ফ্ল্যাঞ্জে কপার অ্যালয়েস স্লিপ: তামা, ব্রাস এবং Gunmetal

Flanges স্ট্যান্ডার্ড উপর স্লিপ
এএনএসআই: এএনএসআই বি 16.5, এএনএসআই বি 16.47, এমএসএস এসপি 44, এএনএসআই বি 16.36, এএনএসআই বি 16.48
DIN:   DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673

বিএসঃ বিএস 4504, বিএস 4504, বিএস 1560, বিএস 10

জেআইএস বি২২20-এর সাথে ঢালু চক্রের উন্নত পার্শ্বযুক্ত এসএইচএইচএফ -২005 - পেট্রলিয়ামের জন্য 1984 5 কে 10 কে 16 কে ২0 কে।

বর্ণনা :

বিশেষ উল্লেখ:

ধরন:    অন্ধ চক্রের উন্নত পার্শ্ব
স্ট্যান্ডার্ড: বিএস 4504

চাপ: 1/2 "-48"

আকার: পিএন 6, পিএন 10, পিএন 16, পিএন 25, পিএন 40

উপাদান: এসএস 304 / 304L, এসএস316 / 316L
