উৎপত্তি স্থল: | চীন, |
---|---|
পরিচিতিমুলক নাম: | TOBO |
সাক্ষ্যদান: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
মডেল নম্বার: | ASME বি 16.5 |
ন্যূনতম চাহিদার পরিমাণ: | 100KGS |
মূল্য: | negotiable |
প্যাকেজিং বিবরণ: | তারপর বান্ডিল প্লাস্টিক ব্যাগ মধ্যে |
ডেলিভারি সময়: | 15days-> |
পরিশোধের শর্ত: | T/T, ওয়েস্টার্ন ইউনিয়ন, L/C, MoneyGram |
যোগানের ক্ষমতা: | 1500 টন প্রতি মাসে |
স্ট্যান্ডার্ড: | ASME B16.5 | রঙ: | সাদা, রূপা |
---|---|---|---|
বাইরে ব্যাস: | DN15-DN2500 | টাইপ: | লম্বা ঝালাই ঘাড় ফ্ল্যাঞ্জ |
লক্ষণীয় করা: | জাল জিনিসপত্র এবং flanges,গুঁতা weld flanges |

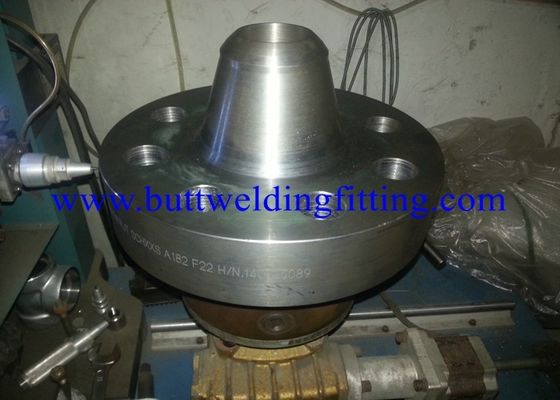

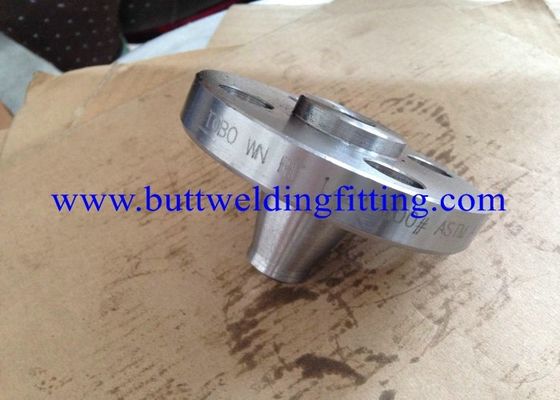

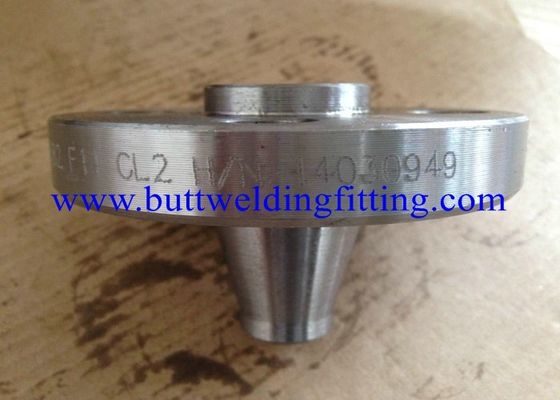

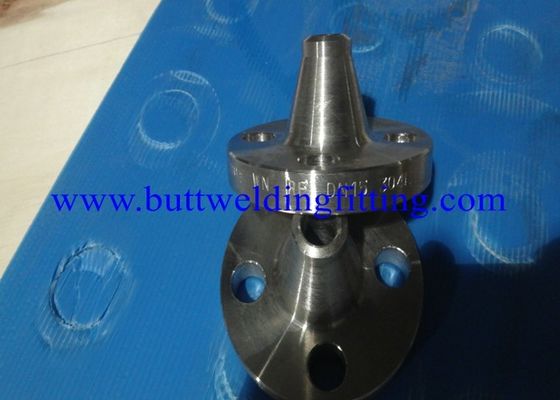

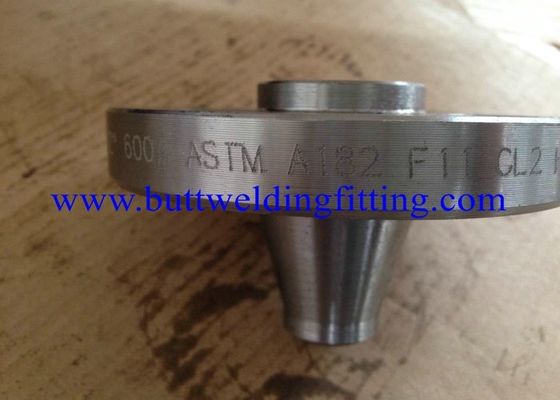

লং ওয়েল্ড নেক ফ্ল্যাঞ্জ ASTM / ASME A/SA 182 সাইজ: 1/2" (DN15) - 100" (DN2500)
স্পেসিফিকেশন:
আকার:1/2" (DN15) - 100" (DN2500)
পরিচিতিমুলক নাম: TOBO
ক্লাস:ক্লাস 150, ক্লাস 300, ক্লাস 400, ক্লাস 600, ক্লাস 900, ক্লাস 1500, ইত্যাদি
বিশেষীকরণ:অঙ্কন অনুযায়ী
স্ট্যান্ডার্ড:
ANSI/ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN663, DIN663, DIN263, DIN263, DIN263IN, DIN2633IN
বিএস:
BS4504, BS4504, BS1560, BS10, ইত্যাদি
একটি ইন্টিগ্রাল ফ্ল্যাঞ্জ যা লং ওয়েল্ড নেক ফ্ল্যাঞ্জ (LWN ফ্ল্যাঞ্জ) নামেও পরিচিত, উচ্চ চাপের পরিস্থিতিতে ব্যবহার করা হয়, ইন্টিগ্রাল হাব ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি ব্যবহার করা হয় এবং খুব উচ্চ চাপের ক্ষেত্রে লং ওয়েল্ডিং নেক ফ্ল্যাঞ্জগুলি পছন্দ করা হয়।এই ক্ষেত্রে, জোড় বাঁকানো চাপ এবং জোড় চাপ একত্রিত করা এড়াতে রিং থেকে দূরে।
লং ওয়েল্ড নেক ফ্ল্যাঞ্জ ওয়েল্ডিং নেক ফ্ল্যাঞ্জের অনুরূপ যার ব্যাপক বড় ঘাড়/বোর অন্যান্য পাইপ বা ফিটিংগুলির সাথে ঢালাই করতে ব্যবহৃত হয়।
লং ওয়েল্ড নেক ফ্ল্যাঞ্জ বিশেষ উদ্দেশ্য ফ্ল্যাঞ্জ।স্ট্যান্ডার্ড ওয়েল্ড নেকের বিপরীতে, এটি ফরজিং স্টক থেকে বড় ঘাড় দিয়ে তৈরি করা হয় বা নকল বৃত্তাকার বার থেকে সরাসরি মেশিন করা যেতে পারে।
ইন্টিগ্রেল ফ্ল্যাঞ্জ(লং ওয়েল্ড নেক ফ্ল্যাঞ্জ)উপাদান:
স্টেইনলেস স্টীল ইন্টিগ্রাল ফ্ল্যাঞ্জস (লং ওয়েল্ড নেক ফ্ল্যাঞ্জস): ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 47, 47, 47, L
কার্বন ইস্পাত ইন্টিগ্রাল ফ্ল্যাঞ্জ (লং ওয়েল্ড নেক ফ্ল্যাঞ্জ) : ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F60, F46
অ্যালয় স্টিল ইন্টিগ্রাল ফ্ল্যাঞ্জ (লং ওয়েল্ড নেক ফ্ল্যাঞ্জ) : ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
ডুপ্লেক্স স্টিল ইন্টিগ্রাল ফ্ল্যাঞ্জ (লং ওয়েল্ড নেক ফ্ল্যাঞ্জ) : ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
সুপার ডুপ্লেক্স ইন্টিগ্রাল ফ্ল্যাঞ্জ (লং ওয়েল্ড নেক ফ্ল্যাঞ্জ) : ASTM/ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
নিকেল অ্যালয় ইন্টিগ্রাল ফ্ল্যাঞ্জস (লং ওয়েল্ড নেক ফ্ল্যাঞ্জস): নিকেল 200 (UNS নং N02200), নিকেল 201 (UNS নং N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05508), In UNS নং N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C No. 276UNS (N06601) ), অ্যালয় 20 (UNS নং N08020), টাইটানিয়াম (গ্রেড I এবং II)
কপার অ্যালয় ইন্টিগ্রাল ফ্ল্যাঞ্জস (লং ওয়েল্ড নেক ফ্ল্যাঞ্জ) : UNS নং C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS নং C 70600 (Cu01i-Cu100) (Cu0100) Ni-70/30)
নিম্ন তাপমাত্রা কার্বন ইস্পাত ইন্টিগ্রাল ফ্ল্যাঞ্জ (লং ওয়েল্ড নেক ফ্ল্যাঞ্জ) : ASTM A350, LF2, LF3
ইন্টিগ্রাল ফ্ল্যাঞ্জের প্রয়োগ (লং ওয়েল্ড নেক ফ্ল্যাঞ্জ)
ইন্টিগ্রাল ফ্ল্যাঞ্জ (লং ওয়েল্ড নেক ফ্ল্যাঞ্জ) রাসায়নিক এবং পেট্রোকেমিক্যাল প্রক্রিয়াকরণে ব্যবহৃত হয়।
ইন্টিগ্রাল ফ্ল্যাঞ্জ (লং ওয়েল্ড নেক ফ্ল্যাঞ্জ) ইলেকট্রনিক্সে ব্যবহৃত হয়।
ইন্টিগ্রাল ফ্ল্যাঞ্জস (লং ওয়েল্ড নেক ফ্ল্যাঞ্জ) খাদ্য, সিন্থেটিক ফাইবার পরিচালনায় পণ্যের বিশুদ্ধতা বজায় রাখার জন্য প্রক্রিয়াকরণ সরঞ্জামগুলিতে ব্যবহৃত হয়।
ইন্টিগ্রাল ফ্ল্যাঞ্জস (লং ওয়েল্ড নেক ফ্ল্যাঞ্জ) সামুদ্রিক এবং অফশোর ইঞ্জিনিয়ারিংয়ে ব্যবহৃত হয়।
ইন্টিগ্রাল ফ্ল্যাঞ্জের মাত্রা (লং ওয়েল্ড নেক ফ্ল্যাঞ্জ)
ANSI ক্লাস 300, ASME B16.5
পাইপের আকার |
বাইরে |
ব্যাস |
পুরুত্ব |
ব্যাস |
ব্যাস |
দৈর্ঘ্য |
নুনবার |
ব্যাস |
বোল্ট |
প্রায়. |
1/2 | 3 3/4 | 1 3/8 | 9/16 | 0.50 | 1 1/2 | 9 | 4 | ৫/৮ | 2 5/8 | 5 |
3/4 | 4 5/8 | 1 11/16 | ৫/৮ | 0.75 | 1 7/8 | 9 | 4 | 3/4 | 3 1/4 | 9 |
1 | 4 7/8 | 2 | 11/16 | 1.00 | 2 1/8 | 9 | 4 | 3/4 | 3 1/2 | 10 |
1 1/4 | 5 1/4 | 2 1/2 | 3/4 | 1.25 | 2 1/2 | 9 | 4 | 3/4 | 3 7/8 | 14 |
1 1/2 | 6 1/8 | 2 7/8 | 13/16 | 1.50 | 2 3/4 | 9 | 4 | ৭/৮ | 4 1/2 | 17 |
2 | 6 1/2 | 3 5/8 | ৭/৮ | 2.00 | 3 1/4 | 9 | 8 | 3/4 | 5 | 19 |
2 1/2 | 7 1/2 | 4 1/8 | 1 | 2.50 | 3 15/16 | 9 | 8 | ৭/৮ | 5 7/8 | 28 |
3 | 8 1/4 | 5 | 1 1/8 | 3.00 | 4 5/8 | 9 | 8 | ৭/৮ | 6 5/8 | 36 |
3 1/2 | 9 | 5 1/2 | 1 3/16 | 3.50 | 5 1/4 | 9 | 8 | ৭/৮ | 7 1/4 | 45 |
4 | 10 | 6 3/16 | 1 1/4 | 4.00 | 5 3/4 | 12 | 8 | ৭/৮ | 7 7/8 | 54 |
5 | 11 | 7 5/16 | 1 3/8 | ৫.০০ | 7 | 12 | 8 | ৭/৮ | 9 1/4 | 86 |
6 | 12 1/2 | 8 1/2 | 1 7/16 | ৬.০০ | 8 1/8 | 12 | 12 | ৭/৮ | 10 5/8 | 108 |
8 | 15 | 10 5/8 | 1 5/8 | ৮.০০ | 10 1/4 | 12 | 12 | 1 | 13 | 150 |
10 | 17 1/2 | 12 3/4 | 1 7/8 | 10.00 | 12 5/8 | 12 | 16 | 1 1/8 | 15 1/4 | 218 |
12 | 20 1/2 | 15 | 2 | 12.00 | 14 3/4 | 12 | 16 | 1 1/4 | 17 3/4 | 289 |
14 | 23 | 16 1/4 | 2 1/8 | 14.00 | 16 3/4 | 12 | 20 | 1 1/4 | 20 1/4 | 342 |
16 | 25 1/2 | 18 1/2 | 2 1/4 | 16.00 | 19 | 12 | 20 | 1 3/8 | 22 1/2 | 426 |
18 | 28 | 21 | 2 3/8 | 18.00 | 21 | 12 | 24 | 1 3/8 | 24 3/4 | 493 |
20 | 30 1/2 | 23 | 2 1/2 | 20.00 | 23 1/8 | 12 | 24 | 1 3/8 | 27 | 575 |
22 | - | - | - | - | - | - | - | - | - | - |
24 | 36 | 27 1/4 | 2 3/4 | 24.00 | 27 5/8 | 12 | 24 | 1 5/8 | 32 | 823 |
